ماكينات القولبة الدورانية

مقدمة

آلات القولبة الدورانية هي أنظمة صناعية تستخدم لتصنيع أجزاء بلاستيكية كبيرة مجوفة وغير ملحومة عن طريق تسخين قالب مشحون أثناء تدويره ثنائي المحور عبر فرن ومرحلة تبريد. العملية مناسبة بشكل خاص للإنتاج منخفض الضغط للخزانات والحاويات والأغطية والألعاب والأجزاء البحرية وحواجز المرور والعديد من المنتجات المجوفة الأخرى حيث يكون سمك الجدار المنتظم والهندسة المتكاملة والضغط المنخفض نسبياً tooling مهمين.

على عكس القولبة بالحقن أو النفخ، تعتمد القولبة الدورانية على ترسيب المسحوق أو السائل بمساعدة الجاذبية بدلاً من الضغط العالي، مما يجعل الآلات أبسط ميكانيكياً لكنها كثيفة حرارياً. تشمل عائلات الآلات الحديثة أنظمة دوارة ومكوكية وهز وroll وصدفية وذراع مستقل، كل منها مُحسّن لأحجام أجزاء مختلفة ومرونة الدورة وحجوم الإنتاج. تطورت التقنية من معدات يدوية نسبياً ذات محطة واحدة إلى أنظمة متعددة الأذرع مؤتمتة للغاية مع نسب دوران قابلة للبرمجة ومراقبة درجة الحرارة والتحكم في التبريد وتحسين الدورة القائم على البيانات.

لأن العملية حرارية وليست مدفوعة بالضغط، يتشكل ملف استدامتها من كفاءة الفرن وجودة العزل وزمن الدورة واستخدام المواد وممارسات إعادة معالجة الخردة. تركز اتجاهات التطوير الحديثة على تقليل الطاقة وتحسين التحكم في الفرن والذراع والتبريد الأسرع دون تشوه وتوافق أكبر مع البوليمرات المعاد تدويرها والهياكل متعددة الطبقات والتركيبات المتخصصة.

التاريخ والتطوير

ظهرت القولبة الدورانية كطريقة عملية لإنتاج السلع البلاستيكية المجوفة بمجرد توفر thermoplastics في أشكال مسحوق وسائل مناسبة للتشكيل منخفض الضغط. كانت الأنظمة المبكرة بسيطة نسبياً، تعتمد غالباً على التحميل اليدوي والحركة الثنائية المحور الأساسية والمعالجة الدفعية.

شكلت عدة معالم منصة الآلة الحديثة:

• أدى اعتماد الدوران الثنائي المحور إلى تأسيس مبدأ العملية الأساسي: الحركة المستمرة حول محورين لطلاء داخل القالب بالتساوي.
• أدى الانتقال إلى هياكل آلات الدوارة والمكوكية إلى تحسين الإنتاجية من خلال فصل التحميل والتسخين والتبريد إلى محطات منسقة.
• سمح إدخال آلات الذراع المستقل بتشغيل قوالب مختلفة بأزمنة دورات مختلفة على نفس المنصة، مما يتيح الإنتاج المتزامن لأجزاء بسماكات أو مواد مختلفة.

ركز التطوير الأحدث على تحكم أفضل في درجة حرارة الفرن ونسب سرعة الذراع وهواء التبريد والرذاذ وتنفيس القالب لتقليل المسامية والالتواء واستهلاك الطاقة.

الخصائص الرئيسية والنظرة الفنية العامة

صُممت آلات القولبة الدورانية حول تسلسل بسيط: شحن القالب، التسخين أثناء الدوران على محورين، التبريد أثناء استمرار الدوران، ثم الفتح وإزالة القالب. يجب أن توفر الآلة حركة ميكانيكية مستقرة ومدخلات حرارة متحكم فيها وتبريداً قابلاً للتكرار حتى يندمج البوليمر في غلاف مجوف منتظم.

مبادئ التشغيل الأساسية

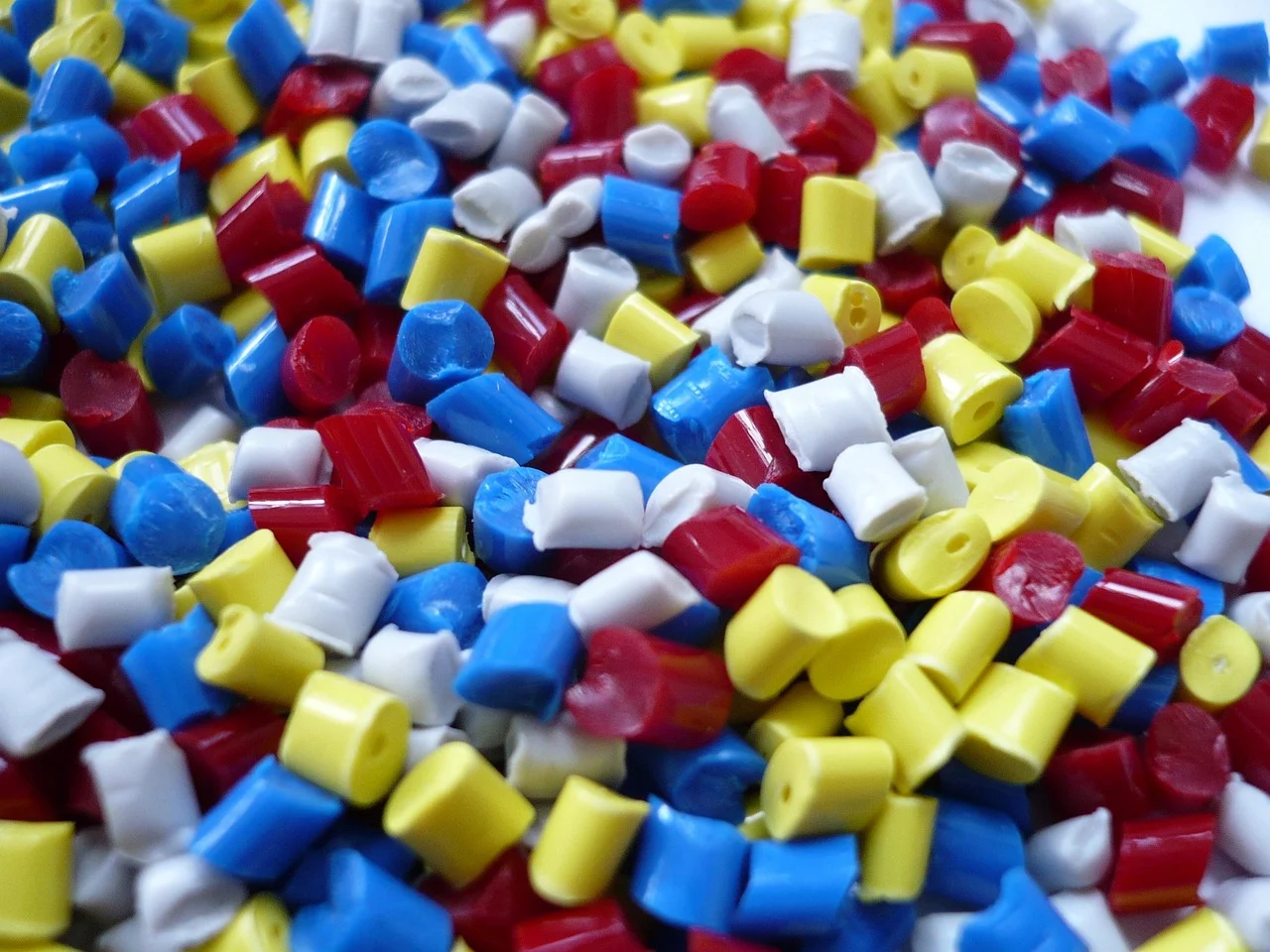

• شكل الشحنة: تستخدم معظم القولبة الدورانية مسحوق البوليمر، عادة البولي إيثيلين الخطي، رغم أن بعض الأنظمة المتخصصة تستخدم مواد خام سائلة مثل بلاستيسول PVC أو تركيبات polyurethane.
• حركة القالب: يدور القالب ببطء على محور رئيسي ومحور ثانوي بحيث تلامس المادة باستمرار جميع الأسطح الداخلية.
• نظام السرعة المنخفضة: تختلف القولبة الدورانية عن الصب الطردي المركزي لأن السرعة منخفضة؛ يتدحرج المسحوق ويلتصق أثناء تسخينه بدلاً من إلقائه إلى الخارج بقوة الطرد المركزي.
• تشكيل الجدار: يُتحكم في سمك الجدار بشكل أساسي بواسطة وزن الشحنة، وليس الضغط.
• التبريد: يحدث التبريد أثناء الدوران، عادة بهواء قسري وغالباً رذاذ ماء، لمنع التجمع والالتواء.

المعايير الفنية النموذجية

• حجم جسيمات المسحوق: التغذية الشائعة حوالي 35 شبكة، أو ما يقارب 500 ميكرومتر.
• سرعة الدوران: تكون سرعات المحور الرئيسي عادة في نطاق 4–12 دورة في الدقيقة، مع سرعات دوران إجمالية غالباً ما تُذكر على نطاق واسع بـ 4–20 دورة في الدقيقة حسب هندسة الجزء ونوع الآلة.
• درجة حرارة الفرن: ظروف الفرن النموذجية حوالي 260–370 درجة مئوية.
• أعلى درجة حرارة هواء داخلي (PIAT): بالنسبة للبولي إيثيلين، غالباً ما تكون PIAT حوالي 204–221 درجة مئوية.
• الرطوبة المتبقية بعد نزع الماء: في الأنظمة التي تتضمن نزع الماء بالطرد المركزي أو الميكانيكي للرقائق المغسولة المستخدمة في إعادة التدوير أو تحضير التغذية المركبة، تستهدف الرطوبة المتبقية عادة الأرقام المفردة المنخفضة، غالباً حوالي 1–3% في خطوط التجفيف جيدة التحكم؛ وهذا معيار عملية مساعدة وليس مواصفة أساسية لآلة القولبة الدورانية.

ميزات التصميم الميكانيكية والحرارية

• دعم القالب المجوف: يجب أن تحمل الآلات قوالب غالباً ما تكون كبيرة وثقيلة هيكلياً.
• هندسة الذراع: تحدد تخطيطات الذراع الثابت أو المتأرجح أو المستقل كيفية مرور القوالب عبر مناطق الفرن والتبريد.
• التحكم في الدفع: تستخدم الأنظمة الحديثة محركات متغيرة السرعة لضبط نسبة المحور الرئيسي/الثانوي لتحسين الطلاء على الأجزاء المعقدة.
• سعة التبريد: التبريد الفعال أمر بالغ الأهمية لأن سرعة التبريد المفرطة قد تقلل زمن الدورة لكنها تزيد الالتواء أو الإجهاد المتبقي.
• إدارة التنفيس: مطلوب فتحات تنفيس في القالب لإطلاق الهواء المتوسع أثناء التسخين وتقليل تراكم الضغط داخل التجويف.

الأنواع والاختلافات

تُعد الآلات الدوارة من أكثر التكوينات الصناعية شيوعاً لأنها تدعم الإنتاجية المستمرة وتوقيت المحطات المنسق. غالباً ما تُختار الآلات المكوكية حيث تفضل هندسة الجزء أو تخطيط المصنع النقل المرن بين مناطق التسخين والتبريد. أنظمة الهز وroll متخصصة للمنتجات المجوفة المستطيلة، بينما تُقدَّر آلات الذراع المستقل عندما يجب تشغيل أحجام قوالب متعددة أو أزمنة دورات على منصة آلة واحدة.

التطبيقات والاستخدامات

تُستخدم آلات القولبة الدورانية لإنتاج أجزاء كبيرة مجوفة متينة عبر القطاعات الصناعية والزراعية والاستهلاكية والترفيهية.

القطاعات التطبيقية الرئيسية

• التخزين والاحتواء: خزانات المياه والمواد الكيميائية وخزانات الصرف الصحي وخزانات الوقود والخزانات الصناعية.
• مناولة المواد: الصناديق وdrums وIBCs والصناديق والحاويات السائبة.
• النقل والطرق الوعرة: خزانات وقود المركبات والقنوات ومكونات أقواس العجلات ولوحات القيادة والأغطية الواقية.
• الترفيه: الكاياك والزوارق ومعدات الملاعب والشرائح والألعاب والكرات والسلع الرياضية.
• البنية التحتية والسلامة: حواجز المرور والمتاريس وعلامات الطرق والعوامات والطوافات.
• الأغطية الصناعية: أغطية معدات التنظيف وأغلفة الأجهزة وكرات الإضاءة وأجسام أجهزة الغسل.

استخدام سيء الملاءمة ملحوظ هو الأجزاء الدقيقة ذات الجدران الرقيقة والتفاصيل العالية مع تفاوتات أبعاد ضيقة، حيث تكون القولبة بالحقن أو التشكيل الحراري عادة أكثر كفاءة ودقة من القولبة الدورانية.

المواد واعتبارات تصميم الجزء

ترتبط القولبة الدورانية بشكل أكثر شيوعاً بـ البولي إيثيلين، خاصة الدرجات الخطية منخفضة الكثافة ومتوسطة الكثافة المصممة لمعالجة المسحوق. حسب التطبيق، قد يستخدم المعالجون أيضاً polyamide والبولي كربونات وPVC بلاستيسول وpolyurethane أو خلائط متخصصة.

ترتبط قيود التصميم بقوة بالعملية:

• يُحدد سمك الجدار بواسطة كتلة الشحنة وهندسة القالب.
• الزوايا المنتظمة ونصف القطر السخي يحسنان تدفق الذوبان ويقللان نقاط الضعف.
• يتطلب وضع الحشوات والقطع السفلية هندسة قالب دقيقة لأن العملية منخفضة الضغط وتعتمد على التصاق الذوبان وليس الملء القسري.
• إدارة الانكماش مهمة، خاصة في البولي إيثيلين حيث يكون الانكماش مرتفعاً نسبياً مقارنة بالعديد من عمليات القولبة الصلبة.

الابتكارات التكنولوجية والأتمتة

تتضمن آلات القولبة الدورانية الحديثة بشكل متزايد:

• التحكم القابل للبرمجة في سرعة المحور لتحسين توحيد الجدار وتوازن الجزء.
• مراقبة درجة الحرارة وتتبع PIAT لتحسين القابلية للتكرار وتقليل النضج الناقص أو المفرط.
• مساعدات التحميل والتفريغ الآلية لتقليل كثافة العمل وزمن المناولة.
• تشغيل الذراع المستقل لإنتاج عائلات أجزاء مختلفة على آلة واحدة.
• تحسين عزل الفرن وتصميم تدفق الهواء لخفض الطلب على الطاقة وتقصير زمن الدورة.
• تسجيل البيانات وتشخيص العملية لمراقبة الجودة والصيانة الوقائية.

غالباً ما تكون الأتمتة في القولبة الدورانية أقل حول السرعة العالية جداً وأكثر حول القابلية للتكرار والاتساق الحراري وكفاءة العمل. المقايضة هي أن الضوابط وsensors المضافة تزيد من تعقيد الآلة وتكلفتها الرأسمالية.

الجوانب البيئية والاستدامة

للقولبة الدورانية عدة مزايا وقيود في الاستدامة.

المزايا

• العملية منخفضة الضغط، لذا يمكن أن يكون tooling أبسط وأكثر متانة من العديد من العمليات القائمة على الضغط.
• يمكنها إنتاج أجزاء مجوفة قريبة من الشكل النهائي تقلل خطوات التجميع وتلغي خطوط اللحام في العديد من التطبيقات.
• يمكن أن يكون استخدام المواد مواتياً في الأجزاء الكبيرة حيث تتطلب التصنيع البديل مكونات متعددة.

القيود

• استهلاك الطاقة كبير لأن العملية تعتمد على تسخين قوالب وأفران كبيرة على أزمنة دورات طويلة.
• يمكن أن يكون التبريد عنق زجاجة، خاصة إذا تطلب الأجزاء تبريداً متحكماً لتجنب الالتواء.
• يجب إدارة توليد المسحوق ومعالجة regrind بعناية للحفاظ على جودة الجزء.

ركز اهتمام الصناعة الحديث على تحسين كفاءة الفرن والمواد المعاد معالجتها ومراقبة العملية لتقليل الخردة وكثافة الطاقة مع الحفاظ على سلامة الجزء.

التأثير الاقتصادي والسوق العالمي

تشغل آلات القولبة الدورانية قطاعاً متخصصاً لكنه مهم عالمياً في معالجة البلاستيك لأنها تخدم أحجام وأشكال الأجزاء التي يصعب إنتاجها اقتصادياً بطرق أخرى. الطلب أقوى حيث تكون الأجزاء المجوفة المتينة المقاومة للعوامل الجوية مطلوبة ويجب أن تظل تكلفة tooling معتدلة نسبياً.

يدعم السوق:

• بنية تحتية لتخزين المياه والمواد الكيميائية،
• الزراعة ومناولة المواد،
• الترفيه الخارجي ومنتجات الملاعب،
• الأغطية الصناعية ومعدات السلامة.

تشمل موردو الآلات شركات تركز على منصات الدوارة والمكوكية والهز وroll والذراع المستقل، مع المنافسة غالباً ما تتركز على الإنتاجية والبصمة وكفاءة الطاقة ودعم الخدمة وليس على مخرجات الآلات الموحدة.

التحديات الحالية والابتكارات

تشمل التحديات الرئيسية في تشغيل آلات القولبة الدورانية:

• أزمنة دورات طويلة مقارنة بطرق القولبة بالضغط.
• كثافة الطاقة بسبب تسخين وتبريد كتل حرارية كبيرة.
• اتساق الجزء، خاصة للمقاطع السميكة والقوالب الكبيرة والهندسات المعقدة.
• الالتواء والانكماش، اللذان يتأثران بشدة بمعدل التبريد وتركيب المادة.

تعالج الابتكارات الحالية هذه المشكلات من خلال:

• نمذجة حرارية أفضل لسلوك الفرن والقالب،
• تحكم أكثر دقة في نسب المحور الرئيسي/الثانوي،
• استراتيجيات تبريد محسنة مع مراحل الهواء والرذاذ،
• استخدام المساحيق المعاد تدويرها والمصاغة،
• وهياكل الآلات التي تسمح بالإنتاج بدورات مختلطة دون وقت خمول.

النظرة المستقبلية

من المحتمل أن يتشكل مستقبل آلات القولبة الدورانية بثلاث أولويات متقاربة: تقليل الطاقة والأتمتة والدائرية المادية. من المتوقع أن يواصل بناة الآلات تحسين كفاءة الفرن والتحكم في الحركة ومزامنة المحطات، بينما يدفع المعالجون نحو مساحيق المحتوى المعاد تدويره وأنظمة التسخين منخفضة الانبعاثات والتحكم الرقمي الأفضل في العملية.

ستكتسب أنظمة الذراع المستقل والمنصات الدوارة المرنة أهمية على الأرجح حيث تحتاج المصانع إلى تشغيل عائلات منتجات متعددة بسماكات جدران أو مدد دورات مختلفة على نفس قاعدة الأصول. في الوقت نفسه، يجب أن يحسن محاكاة العملية والمراقبة القائمة على المستشعرات جودة التمريرة الأولى وتقليل الخردة وتضييق فجوة الإنتاجية التاريخية بين القولبة الدورانية والعمليات عالية الضغط الأسرع.

الملخص

آلات القولبة الدورانية هي أنظمة معالجة حرارية متخصصة لإنتاج أجزاء بلاستيكية مجوفة بجدران منتظمة وضغط tooling منخفض وحرية تصميم واسعة. عائلات آلاتها الرئيسية—الدوارة والمكوكية والهز وroll والصدفية والذراع المستقل—تخدم متطلبات إنتاجية وهندسة مختلفة، بينما تركز الابتكارات المستمرة على كفاءة الطاقة والأتمتة والاستدامة.
