用於薄膜、長絲等的拉伸線

簡介

薄膜、纖維絲等的拉伸線 是連續加工系統，透過在受控熱量與張力下拉伸聚合物產品，使其定向，以提升強度、剛性、尺寸穩定性、光學特性與阻隔性能。在塑膠加工中，此術語涵蓋一系列設備，用於薄膜拉伸、帶材拉伸、單絲與多絲拉伸，以及用於包裝、紡織、技術薄膜與工業紗線的相關定向製程。

這些拉伸線是製造定向薄膜（如 BOPP 與 BOPET）以及拉伸帶材、拉菲亞與單絲的核心設備，機器配置從機器方向定向（MDO）系統到序貫與同時雙軸拉伸線不等。其設計已從機械簡單的 roll 拉伸概念，演進為具備精確溫度分區、邊緣控制、卷材處理、線上品質監測，以及日益節能的加熱與驅動技術的高度自動化系統。

歷史與發展

早期拉伸技術源自工業薄膜定向方法，旨在改善 polyethylene terephthalate 與聚烯烴的特性，20 世紀中期的專利已描述在允許分子定向的溫度下，對聚合物薄膜進行受控橫向與縱向拉伸。這些早期系統奠定了至今仍使用的關鍵原理：當加熱的卷材被拉伸至高於其鬆弛閾值但低於其熔點時，聚合物鏈會更對齊。

一個重要里程碑是 雙軸定向 polypropylene (BOPP) 與 雙軸定向聚酯 (BOPET) 薄膜生產線的工業化，這些生產線使高容量包裝與電容器薄膜具備優異的透明度、剛性與收縮控制。後續發展引入更精確的序貫拉伸、更好的溫度均勻性，以及更寬的製程窗口，用於特殊薄膜，如阻隔、合成紙、菸草與技術包裝級別。

另一重要步驟是 實驗室與中試拉伸線 的成長，用於產品開發與品質控制，例如緊湊型 MDO 系統與實驗室拉伸框架，用於在全面商業化前評估新配方、厚度輪廓與定向行為。最近的產業發展強調更高的產出、更短的生產時間與更低的能源強度，包括新一代雙軸薄膜拉伸概念，以及卷材運輸與控制的改進自動化。

技術概覽

拉伸線通常結合 進料、預熱、拉伸、退火、冷卻與收卷 區段，具體佈局取決於產品形式與材料。對於薄膜，卷材通常被加熱至定向窗口，然後透過輥組之間的速度差異，或透過夾具/鏈條系統在橫向擴展卷材來進行拉伸。

核心製程原理

機器方向定向 (MDO) 透過在逐步提高速度的輥筒上運行薄膜，沿長度方向拉伸薄膜。
橫向拉伸 使用夾具或拉幅系統將薄膜向側向拉伸，通常在序貫或同時雙軸線中進行。
纖維絲與帶材拉伸 透過導絲輥或熱風通道施加受控張力，以增加分子對齊與拉伸特性。
熱條件控制 至關重要，因為拉伸窗口必須足夠高以確保鏈移動性，但又要低於熔點，以避免熔化、頸縮不穩定或斷裂。

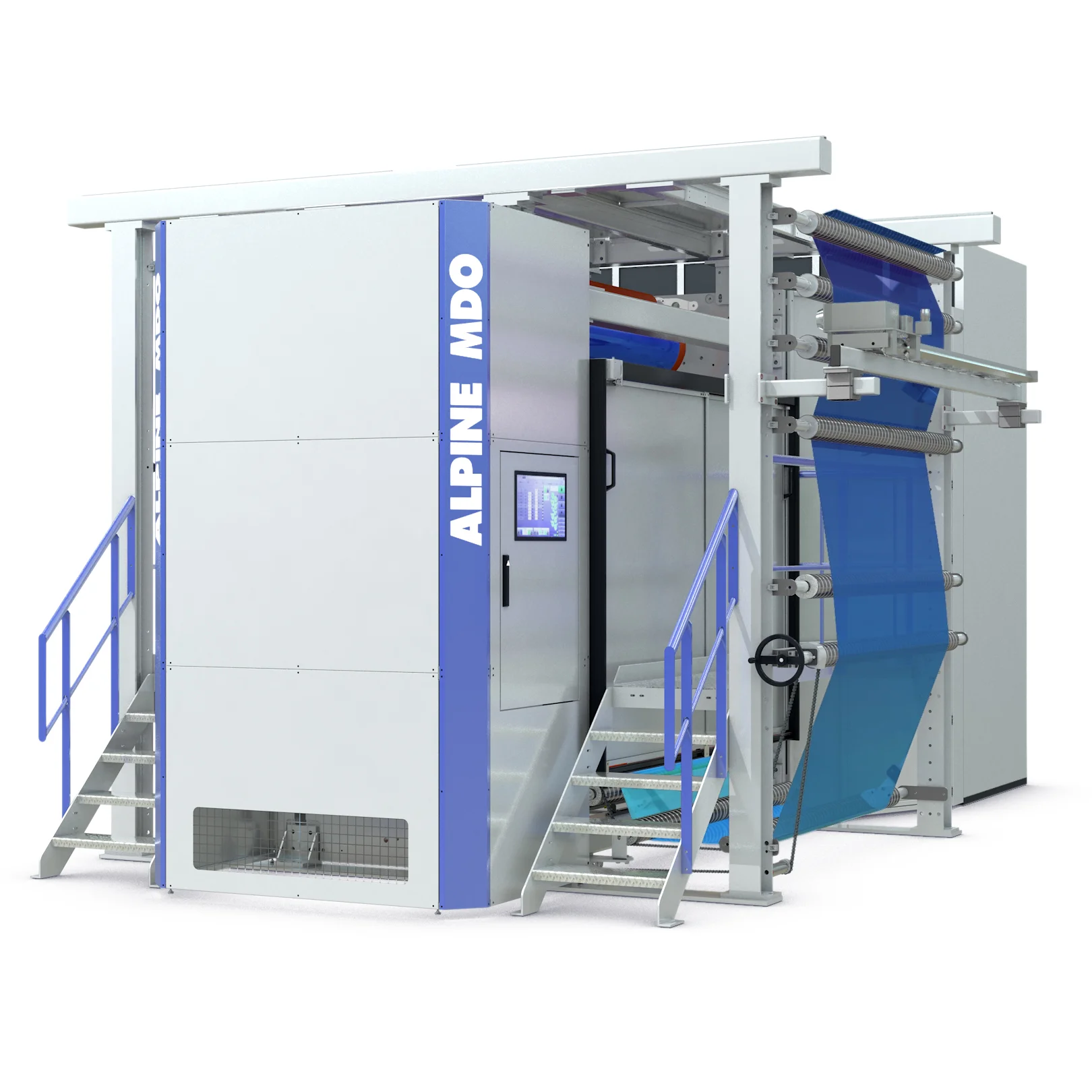

阿爾卑斯MDO輥式生產線處理連續藍色塑料薄膜卷材，帶有輥堆和控制界面。 - Hosokawa Alpine AG | Cpsemarketplace

典型操作範圍

對於 MDO 薄膜拉伸，已發表技術描述指出加熱區約在 60 至 150 °C，視聚合物而定，拉伸比通常約 1:3 至 1:10。在某些特殊 MDO 應用中，已報告更高的拉伸溫度，包括某些擴張器配置的 150 至 400 °C，但這取決於材料與機器，而非通用。

對於單絲與帶材，拉伸通常在 熱風通道 或加熱板上進行，而 PP 與 PE 薄膜常在 短間隙 系統中加工，PET 則在具紅外線預熱或類似加熱輔助的 長間隙 系統中加工。商用纖維絲與帶材生產線的產出可從實驗室規模到工業容量，例如引用設備範例中的 160 kg/h，視纖度、線速與產品規格而定。

產品品質影響

拉伸透過增加定向並常誘發 應變硬化，以及在某些聚合物中部分結晶，改變聚合物形態。這通常改善：

抗張強度
模量
尺寸穩定性
抗撕裂性
阻隔性能
透明度或霧度輪廓，視配方與製程路線而定

實務基準

對於薄膜定向線，厚度減少與定向與拉伸比及溫度控制密切相關，薄膜製造商通常透過拉伸後的受控退火來調整收縮行為。在拉伸定向纖維絲系統中，多階段拉伸廣泛用於減少斷裂並改善均勻性，主拉伸與次拉伸階段依聚合物類型與目標強度選擇。

類型與變化

拉伸線類型	主要產品形式	典型定向模式	備註
MDO 薄膜線	流延或吹塑薄膜	僅縱向	用於 PE、PP 與特殊薄膜；常見於包裝與阻隔結構。
雙軸薄膜拉伸線	BOPP、BOPET、技術薄膜	序貫或同時	用於高性能包裝、電容器薄膜、合成紙與阻隔薄膜。
帶材拉伸線	拉菲亞帶、切條帶	單軸	常見於編織袋、繩索與工業包裝材料。
單絲拉伸線	單絲	單軸	用於刷毛絲、釣魚線、技術紗線與強化應用。
多絲拉伸線	紡織絲、工業紗線	單軸或分階段拉伸	常與紡絲與熱定型區段整合。
實驗室拉伸框架	薄膜樣品、配方試驗	單軸或雙軸	用於研發、製程開發與品質控制。

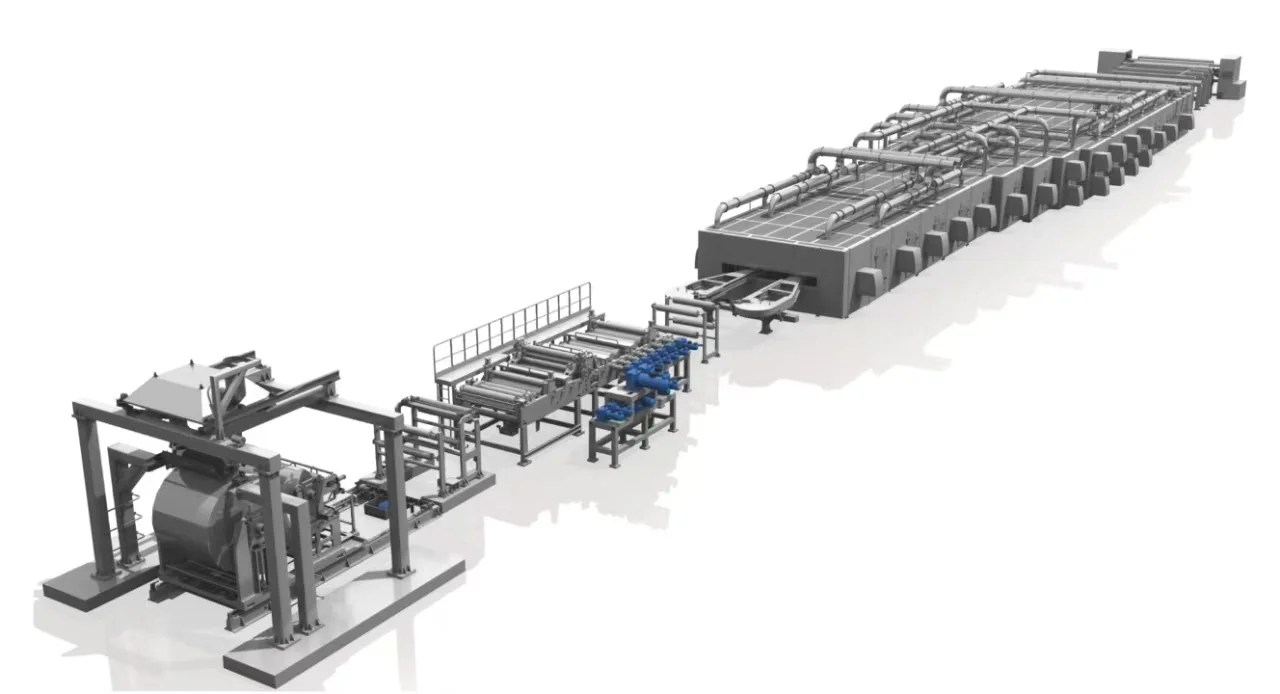

MDO輥組，配備順序排列的輥和熱單元，用於塑料薄膜取向 - BEIJING RESEARCH INSTITUTE OF AUTOMATION FOR MACHINERY INDUSTRY | Cpsemarketplace

應用與用途

拉伸線用於任何 定向聚合物結構 相較於未定向薄膜、帶材或纖維絲提供性能優勢之處。

包裝薄膜：BOPP 與 BOPET 線生產可印刷、剛性且尺寸穩定的薄膜，用於食品與消費包裝。
電容器薄膜與電氣絕緣：高均勻定向薄膜用於介電一致性與厚度控制重要的場合。
合成紙與標籤材料：特殊薄膜拉伸可產生類紙不透明度、剛性與轉換行為。
編織袋與散裝包裝：帶材拉伸線生產拉菲亞帶，用於編織 polypropylene 袋與相關工業紡織品。
紡織品、繩索、皮帶與網：纖維絲與帶材拉伸線提供具高抗張強度與低原纖化傾向的定向股線。
技術與阻隔薄膜：MDO 與雙軸系統用於調整氧氣、濕氣與抗穿刺性。

較不適合的是 熱穩定性極差或高填充材料，這些材料可能無法承受所需定向窗口而導致斷裂、過度收縮或光學品質損失；在這種情況下，拉伸在技術上可能可行，但經濟上不具吸引力或受製程限制。

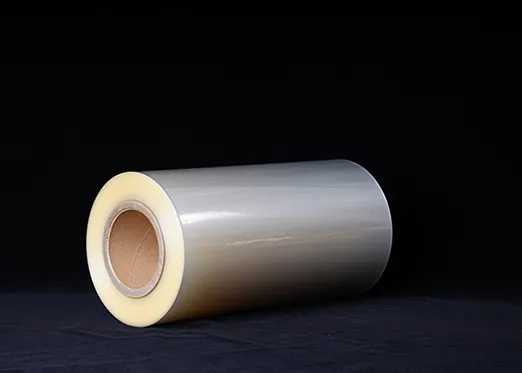

用於薄膜擠出生產線MDO輥列加工的透明塑料薄膜卷。 - JIANGSU GUANGHUI PACKAGE CO.,LTD | Cpsemarketplace

製程工程與產品設計

拉伸線的性能取決於 流變學、熱歷史、卷材張力與拉伸比 的交互作用。若薄膜加熱不足，可能開裂或出現不穩定頸縮；若過熱，則可能過度鬆弛或在收卷前失去定向。這就是為什麼工業生產線會精確控制輥筒溫度、夾持壓力、夾具間距、停留時間與張力曲線。

在雙軸定向中，序貫拉伸通常提供更容易的控制與較低的機械複雜度，而同時拉伸可改善對稱性、厚度均勻性與某些光學特性，但通常需要更複雜的設備與控制系統。專利文獻與工業實務也顯示，受控預處理、局部加熱與邊緣管理可改善拉伸期間的厚度均勻性並減少缺陷。

技術創新與自動化

現代拉伸線日益整合：

伺服驅動 roll 組與線性馬達系統，以實現精確速度控制。
紅外線與熱風加熱模組，以穩定拉伸窗口並縮短加熱時間。
線上厚度與缺陷監測，以減少廢料並改善 roll 一致性。
基於配方的自動化，以在薄膜等級與厚度範圍之間快速切換產品。
先進卷材處理與邊緣控制，以限制頸縮、顫動與卷材斷裂。

實驗室系統也變得更具多功能性，使製造商能夠在較小規模模擬工業拉伸條件，用於配方工作與製程最佳化。這對產品開發具有策略價值，因為定向行為強烈依賴樹脂等級、添加劑配方與先前擠出歷史。

環境與永續性方面

拉伸線可透過實現 輕量化 來支持永續性，因為定向薄膜通常以比未定向替代品更低的厚度達到所需性能。當轉換薄膜在降低厚度時仍能提供更高的剛性、強度或阻隔性能時，它們也有助於減少包裝材料消耗。

同時，拉伸是能源密集的，因為卷材必須在嚴格受控條件下加熱與移動。因此，近期設備發展強調 更高的熱效率、更短的生產時間、改善的熱回收，以及透過更好的製程穩定性降低廢料產生。在實務中，永續性收益取決於較低材料使用與聚合物定向所需能源之間的平衡。

與循環經濟策略的相容性混合。拉伸線可加工某些回收含量配方，但回收聚合物通常具有較窄的製程窗口與更可變的熔體行為，這可能使定向複雜化並提高斷裂風險。因此，成功整合回收通常需要嚴格的樹脂規格、添加劑控制與上游的強力過濾。

經濟與全球市場影響

拉伸線在塑膠機械領域佔據策略性重要利基，因為它們將商品聚合物轉化為更高價值的性能導向產品，用於包裝、工業與技術市場。需求與包裝轉換、電氣材料、工業紡織品，以及以輕量定向薄膜取代較重基材密切相關。

全球競爭的特徵是專門機器製造商在不同產品系列中擁有強大地位。例如，Lindauer DORNIER 與 BOPP 及相關雙軸薄膜應用之薄膜拉伸線密切相關，而 COLLIN 則活躍於薄膜、帶材與單絲的實驗室與中試拉伸系統。市場差異化較少由原始產量驅動，而更多由精度、能源效率、缺陷控制與處理特殊材料的能力驅動。

當前挑戰與創新

關鍵技術挑戰包括：

高比例拉伸期間的卷材斷裂與邊緣不穩定。
厚度不均勻性 與局部定向變化。
特殊聚合物與回收含量混合物的窄製程窗口。
長加熱區段與高速驅動組的能源消耗。
對上游擠出歷史、添加劑配方與濕度控制的品質敏感性。

當前創新聚焦於改善熱管理、自動化製程設定，以及擴大可拉伸配方的範圍。在薄膜拉伸中，受控起始點、局部加熱與改善的拉伸路徑幾何等製程概念正被用於改善均勻性與減少缺陷。在纖維絲與帶材系統中，分階段拉伸與更好的導絲輥同步化用於在限制股線斷裂的同時提高產量。

未來展望

拉伸線的未來可能由三大趨勢塑造。首先，高性能包裝 將持續支持對具有更好阻隔性、剛性與降厚潛力的定向薄膜的需求。其次，自動化與數字控制 將持續減少切換時間、廢料與操作員依賴，特別是在高產出雙軸線上。第三，永續壓力 將推動機器製造商改善能源效率，並在不犧牲定向品質的情況下擴大回收與生物基聚合物的可加工性。

在薄膜領域，發展可能繼續朝向結合更強大自動化、更快加熱響應，以及在更寬卷材寬度上更緊密厚度控制的生產線。在纖維絲與帶材應用中，增量收益將來自更好的拉伸穩定性、改善的紗線特性，以及更緊湊、注重能源的生產線佈局。

摘要

薄膜、纖維絲等的拉伸線 是必要的塑膠加工系統，透過受控拉伸與熱處理，將擠出聚合物產品轉化為更高性能的定向材料。其重要性在於工程精密度、產品性能提升，以及在包裝、紡織、電氣材料與技術應用中的廣泛工業相關性。
