溶融ポンプ

はじめに

メルトポンプは、プラスチック加工において高粘度のポリマーメルトを押出機とダイ、フィルター、紡糸口金、その他の下流成形装置の間で搬送、加圧、および計量するために使用される精密な容積式ギアポンプです。その主な工学的目的は、溶融と均質化を圧力発生から分離し、押出機が可塑化に集中できるようにするとともに、ポンプがより安定した再現性の高いメルトフローを提供することにあります。

工業用押出ラインでは、メルトポンプは特にダイ段階での圧力安定性、出力安定性、寸法精度、および多くの場合エネルギー効率の向上に価値があり、フィルム、シート、パイプ、プロファイル、コンパウンド、リサイクル、繊維紡糸用途で特に重宝されています。現代のシステムには、標準押出、ブースターサービス、実験室用途、特殊高温・高圧用途向けのバリエーションが含まれており、リサイクルおよび高性能多層加工における役割は、プロセスウィンドウが狭くなりメルト品質がより変動しやすくなるにつれて拡大しています。

歴史と開発

メルトポンプ技術は、粘性流体用に使用されるギアポンプおよび容積式計量装置のより広い歴史から発展し、押出システムがスループットと製品均一性においてより要求が高まるにつれて熱可塑性樹脂向けに適応されました。圧力 buildup と計量の両方を押出機スクリューに依存する方式から、別個のポンプを使用する方式への移行は、ダイ流量のスクリュー変動に対する感度を低減したため、重要なプロセス革新でした。

いくつかの実用的なマイルストーンがこの分野を形成しました：

• 押出ラインでの工業的採用： メルトポンプは、特に安定したメルト圧力がゲージ制御、濾過、ダイ充填を改善する熱可塑性押出の下流補助装置として確立されました。
• 高精度用途への拡大： フィルム、シート、パイプ、プロファイル、繊維紡糸、コンパウンドへと用途が広がり、プロセッサーはより厳密な出力許容差と低いスクラップ率を追求しました。
• リサイクルおよび高汚染用途での成長： 最近の開発では、高度な濾過および可変フィードストックと組み合わせたポンプが強調され、圧力安定化が不均一なリサイクル材料ストリームを補償するのに役立っています。

技術概要

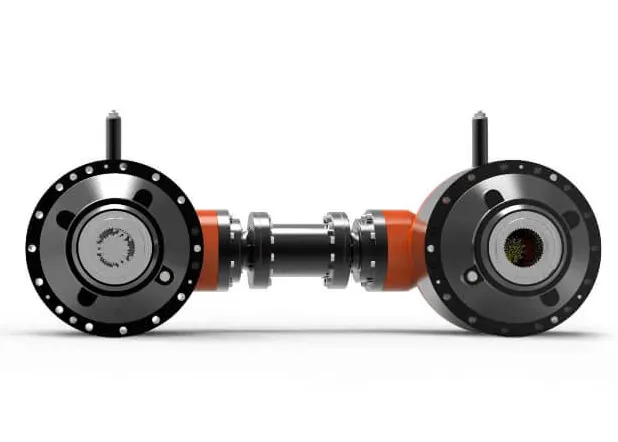

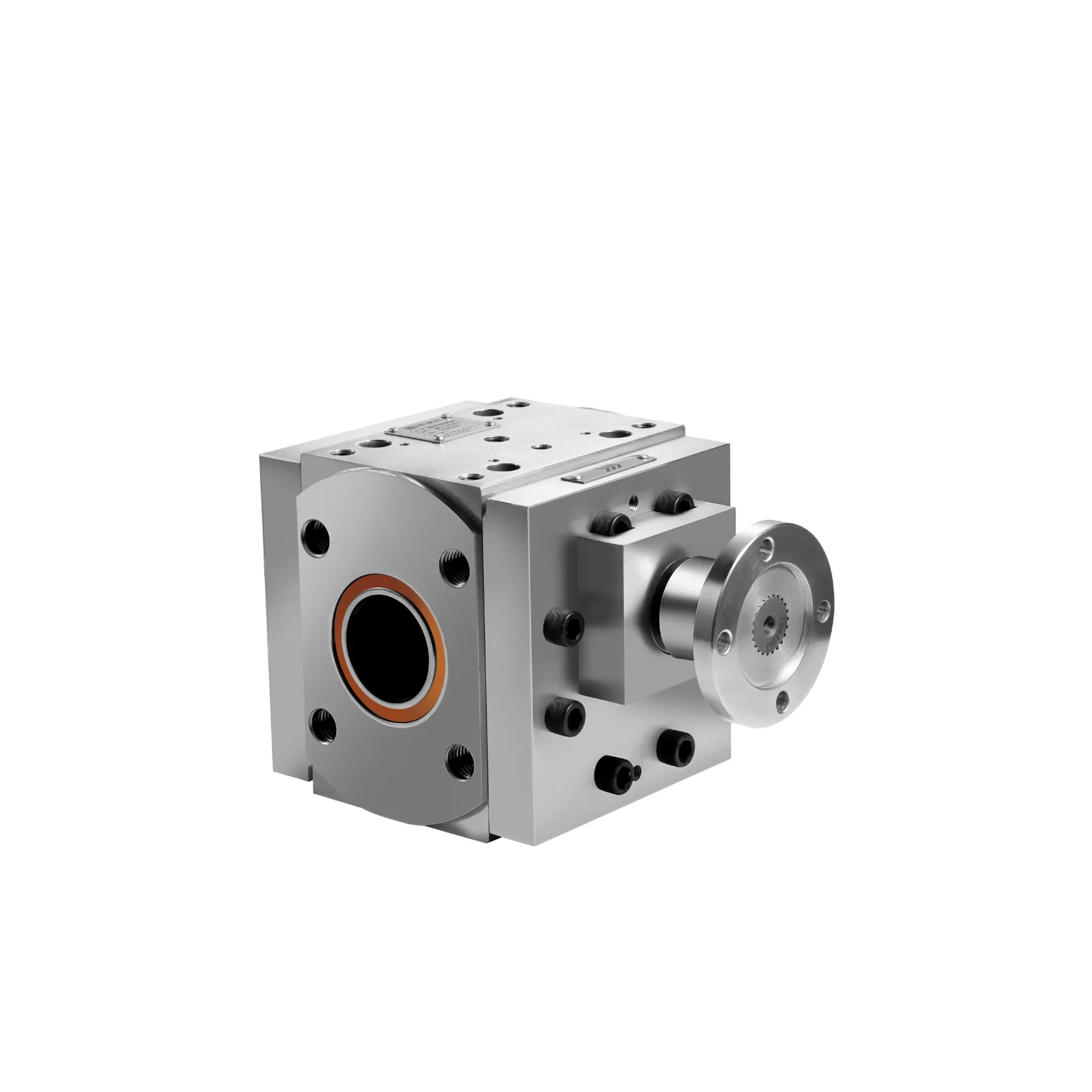

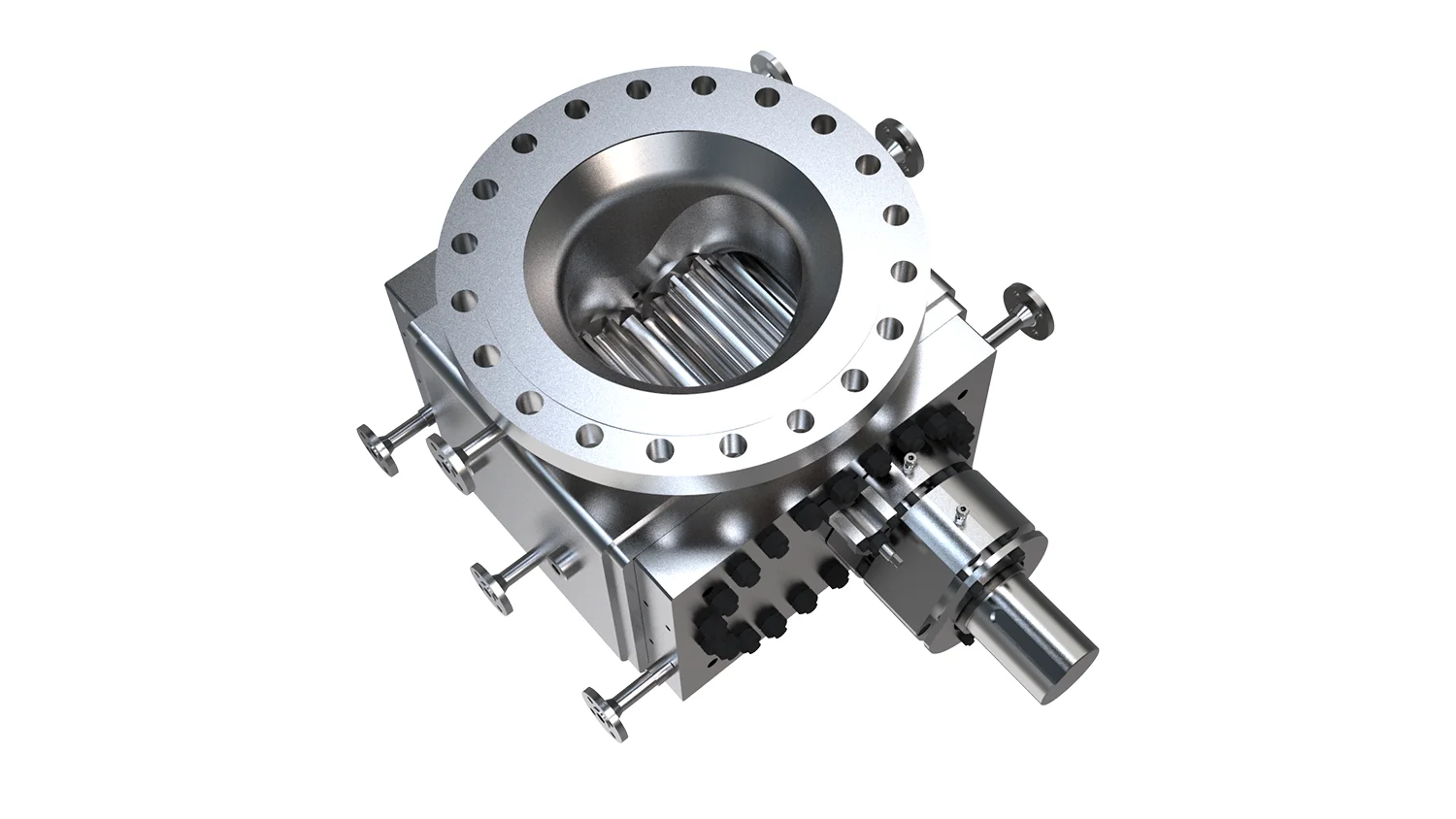

メルトポンプは通常、精密に噛み合う2つのギアを狭い公差のハウジング内に収めた加熱式ギアポンプです。ギアが回転すると、ポリマーメルトはギア歯間の空間に捕捉されて入口側から出口側へ運ばれ、吐出は主に上流圧力変動ではなくポンプ速度によって制御されます。

主な動作特性は以下の通りです：

• 容積式動作： 流量は回転速度に密接に比例するため、計量用途に適しています。
• 圧力分離： ポンプは下流圧力変動を押出機から隔離し、サージングを低減してプロセス安定性を向上させます。
• 熱管理： ハウジングおよび流路は加熱され、メルト温度を維持し、凍結や粘度急変を防ぎます。

業界の記述で報告される典型的な技術ベンチマークは以下の通りです：

• 使用温度： 一部の高温用途で約350°Cまで。
• 使用圧力： 要求の厳しい押出サービスで約35 MPa以上。
• ローター速度： しばしば可変速ドライブで制御され、実用的な速度はポンプサイズと粘度に依存し、出力はRPMに連動。
• スループット： 用途に大きく依存し、実験室用または特殊ユニットから大規模生産レートを扱う工業システムまで幅広く、サプライヤーは単一の汎用容量ではなく小〜大規模押出ライン向けポンプを販売。
• 残留圧力脈動： ギアポンプがダイ前にフローを平滑化するため、スクリュー単独計量より大幅に低い。

リサイクルおよび濾過を多用する押出では、メルトポンプは微細なスクリーンチェンジャーまたは自己洗浄フィルターと組み合わせて使用されることが多く、フィードストック品質が変動しても安定した吐出を維持できます。

種類とバリエーション

一般的な設計の違いには、温度、耐摩耗性、メルト適合性に応じて選択されるベアリングおよびシール配置を伴う、平歯車、はすば歯車、その他の精密ギア形状が含まれます。

用途と使用例

メルトポンプは、ポリマーメルトを高い圧力一貫性と低脈動で供給する必要がある場所で使用されます。主要な用途は以下の通りです：

• フィルムおよびシート押出： キャストフィルム、ブローフィルム、シート、多層構造におけるゲージ、厚み均一性、表面品質の安定化に寄与。
• パイプおよびプロファイル押出： より均一な肉厚、直径制御、および滑らかなダイ充填をサポート。
• コンパウンドおよびペレタイジング： 押出機を圧力 buildup duty から解放し、スループットとプロセス安定性を向上させる可能性。
• 繊維紡糸および化学繊維生産： 流量安定性がフィラメント品質に大きく影響するブースターまたは計量装置として使用。
• リサイクルおよび再加工： 特に incoming 粘度および汚染が変動するリサイクルHDPE、PET、混合リグラインドストリームで価値が高い。
• 射出関連または特殊メルト移送システム： 一部の構成で計量および圧力制御に使用されるが、支配的な用途は押出のまま。

適合性が低いのは標準的な低粘度・低圧移送で、メルトポンプの費用および加熱要件は、より単純な搬送装置と比べてしばしば不要です。

作動原理

作動原理は単純です：

1. メルトは押出機からポンプ入口へ入る。
2. 噛み合うギアの回転により、固定容積のメルトが歯間空間に捕捉される。
3. メルトはギア周囲を通って吐出口へ運ばれる。
4. メルトが下流ラインおよびダイへ押し込まれるにつれて圧力が上昇する。

出力が容積式であるため、ポンプは単なる圧力ブースターではなく計量装置として機能します。これが、メルトポンプがしばしば押出機の「圧力および流量安定器」と呼ばれる理由であり、特にスクリューがフィルターや微細ダイからの強い背圧を受けるラインで顕著です。

技術革新と自動化

最近のメルトポンプシステムはますます以下を統合しています：

• 可変速ドライブによる閉ループスループット制御。
• 圧力および温度センサーによるメルト診断およびプロセス安定性。
• フィルム、プロファイル、繊維ラインにおける下流プーラーまたはワインダーシステムとの同期。
• 濾過およびリサイクルシステムとの統合による、フィードストック変動時の出力維持。
• プロセス開発およびスケールアップのためのパイロット規模および実験室用設定可能性。

自動化はプロセス専門知識の必要性を排除するものではありません。むしろ、制御の課題を常時の手動補正から、ラインに適したポンプサイズ、ギア形状、温度プロファイル、圧力制御戦略の選択へ移行させます。

環境および持続可能性の側面

メルトポンプは、主に材料置換ではなくプロセス効率および廃棄物削減を通じて持続可能性に寄与します。流量と圧力を安定化させることで、ゲージ変動によるスクラップを低減し、スタートアップロスを減らし、押出ラインの歩留まりを向上させます。

持続可能性に関連する利点は以下の通りです：

• より良い厚みおよび寸法制御によるスクラップ率低減。
• 可変リグラインドおよびリサイクル樹脂ストリームをより一貫して処理するリサイクル加工の改善。
• 押出機を圧力 buildup duty の一部から解放することによる一部ラインでのエネルギー最適化。
• リサイクルポリマーに濾過および安定計量が不可欠な循環経済加工との適合性。

トレードオフは、装置の複雑さ、メンテナンス、および加熱需要の追加であり、ネットの環境利益はライン設計、デューティサイクル、およびフィードストック品質の変動性に依存します。

経済的および世界市場への影響

メルトポンプは比較的特殊な資本投資ですが、圧力感受性プロセスにおける高い出力安定性、廃棄物削減、および製品品質の向上を通じて回収可能です。特に小さいゲージまたは圧力変動が直接的な経済的損失を生む包装フィルム、エンジニアリングシート、テクニカル繊維、高規格パイプまたはプロファイル生産などの分野で重要です。

市場分析では、メルトポンプを押出近代化、リサイクル、およびポリマーおよびホットメルト加工全体にわたるより厳格な品質要件に関連するより広い成長カテゴリに位置づけています。サプライヤー集中は、押出補助装置およびポリマーギアポンプを専門とする企業（グローバル押出システムサプライヤーおよびニッチポンプメーカー）の間で顕著です。

現在の課題と革新

主な技術的課題は以下の通りです：

• 摩耗および摩耗： 特に充填ポリマー、ガラス繊維、または汚染リサイクラートで問題となる。
• 熱劣化およびシール寿命： 高温は堅牢な材料および慎重な熱制御を要求。
• 濾過の不整合： ポンプだけでは poorly 設計された濾過や非常に不安定な供給条件を補償できない。
• 経済的正当性： すべての押出ラインがポンプの追加コストおよび複雑さを正当化するほど十分に利益を得るわけではない。

現在の革新は以下の点に焦点を当てています：

• より長いサービス寿命のためのベアリングおよびシール材料の改善。
• より滑らかな計量および低いせん断発熱のためのギア形状の改善。
• 閉ループ圧力およびスループット管理のためのデジタルプロセス制御。
• 不安定または汚染されたメルトストリーム向けのリサイクル堅牢性。

将来の見通し

メルトポンプは、押出品質基準が厳格化しフィードストックがより変動的になる限り重要であり続けると考えられます。最も強い将来の成長分野は、リサイクル、高性能多層フィルム、微細濾過ライン、および困難な条件下で安定したメルト供給を必要とする特殊繊維およびコンパウンドシステムと予想されます。

長期的なトレンドは、エネルギー意識が高く、自動化対応がより進み、摩耗性またはリサイクル材料サービスでの耐摩耗性が高いポンプに向かっています。実用的には、メルトポンプはニッチな圧力ブースターから精密押出アーキテクチャの中核要素へと進化しています。

要約

メルトポンプは、メルト圧力を安定化し、流量を計量し、押出機を下流圧力 duty の一部から解放することでポリマー加工を改善する精密ギアベースの補助装置です。その価値は、均一性、スループット、低脈動が製品品質に不可欠な要求の厳しい押出およびリサイクル用途で最大となります。
