介绍
模具钢 是指用于制造塑料注塑成型（以及相邻领域如压铸、压缩成型和其他成形操作）的型腔、型芯、镶件、模架、滑块及相关 tooling 的一类工程用钢。在塑料加工中，选择模具钢并非仅考虑强度；它必须根据树脂、零件几何形状、表面光洁度以及预期模具寿命，平衡可加工性、可抛光性、耐磨性、韧性、耐腐蚀性、热稳定性、可焊性和成本。
在实践中，并不存在单一的“最佳”模具钢。选择是一种风险管理决策：P20 及相关预硬化钢广泛用于通用模具，H13/SKD61 用于热作和高应力应用，而420 不锈钢或S136/STAVAX 则用于腐蚀性聚合物和高光泽零件。该领域围绕钢材洁净度、真空脱气、电渣重熔、粉末冶金和预硬化供货状态的改进而发展，所有这些都提升了尺寸稳定性、表面质量和模具制造的可预测性。
精心选择的模具钢直接影响周期时间、维护间隔、零件外观和总拥有成本。它在可持续性方面也发挥重要作用，因为更长的模具寿命、更低的废品率和更好的冷却通道完整性可减少模具整个使用寿命内的材料浪费和能源消耗。
历史与发展
早期的模具制造依赖较简单的碳钢和合金钢，但随着塑料加工的扩展，模具钢朝着更高的洁净度、更均匀的淬透性和更好的抛光响应方向演进。这一转变源于对消费品、汽车零部件、包装、医疗器械和光学元件生产更大批量、更紧公差和更好表面光洁度的需求。
塑造现代细分市场的几个里程碑包括：
- 预硬化模具钢如 P20 成为标准选择，因为它们减少了热处理变形，缩短了模具交货时间，同时仍提供可接受的加工性能和耐用性。
- 热作钢如 H13 因兼具韧性、热冲击抵抗力和在反复加热冷却下保持有用硬度的能力，在高温和高应力 tooling 中变得重要。
- 耐腐蚀不锈钢模具钢如 420 和 S136 对 PVC、医疗、食品接触和高抛光应用至关重要，在这些应用中防锈和镜面光洁度质量是性能核心。
最近，行业转向更洁净的炼钢路线、更严格的夹杂物控制以及 ESR 和预硬化库存等特殊供货状态，提升了精密模具的一致性并减少了加工后返工。
主要特性和技术概览
模具钢的选择是通过将材料的冶金行为与模具运行环境相匹配来进行的。主要工程变量包括硬度、韧性、耐磨性、耐腐蚀性和可抛光性。
典型性能范围
- 预硬化模具钢如 P20、718 和 NAK80 通常以约 28–43 HRC 供货，在许多情况下允许直接加工而无需完全热处理。
- 透烧热作或工具钢如 H13 通常在塑料 tooling 中工作于约 46–52 HRC，具体取决于应用和热处理实践。
- 不锈钢模具钢如 420 SS 和 S136 通常可达到约 48–52 HRC，用于最需要耐腐蚀性和表面光洁度的场合。
实际模具设计影响
- P20 因加工性好且经济，广泛用于通用型腔、模架和中批量零件。
- 718 / 718H / P20+Ni 常用于较大模具或更高韧性要求，尤其是需要更好淬透性和可抛光性的场合。
- NAK80 因其出色的抛光响应和相对均匀的硬度，适合高端光洁度、展示件和光学质量表面。
- H13 / SKD61 常用于高磨损或高温区域，如浇口、型芯、热点以及暴露于热循环的 tooling。
- 420 SS / S136 / STAVAX 因耐腐蚀且支持镜面抛光，首选用于 PVC、医疗、食品相关和高抛光模具。
定量加工基准
在塑料注塑模具中，型腔压力通常在 80–150 MPa 范围内，苛刻应用中的工作温度经常达到 200–300°C，尤其是工程塑料和高通量汽车 tooling。在此背景下，工具钢必须在循环加载和热应力下保持尺寸精度，同时抵抗浇口磨损、磨蚀以及来自分解气体或 additives 的化学侵蚀。
钢材选择中，实际目标通常包括：
- 片状或切屑尺寸 本身不是模具钢的主要参数，但在粉末冶金模具钢中，细小均匀的微观结构可改善可抛光性和疲劳抗力。
- 硬度窗口 通常根据磨损和冲击要求选择，而非单纯最大化硬度。
- 产量和 shot life 可从低批量原型 tooling 到设计用于 数十万至数百万次循环 的模具，具体取决于树脂、冷却设计和维护制度。
类型与变体
| 钢材系列 | 常见牌号 | 主要优势 | 典型模具用途 |
|---|---|---|---|
| 预硬化塑料模具钢 | P20, 718, 738, NAK80 | 良好的可加工性、减少变形、成本平衡 | 通用注塑模具、中批量生产、大型型腔 |
| 热作工具钢 | H13, SKD61, 1.2344 | 热冲击抵抗力、韧性、热硬度 | 高温模具、热流道、重载型芯和滑块 |
| 不锈钢模具钢 | 420 SS, S136, 1.2083 | 耐腐蚀性、可抛光性 | PVC、医疗、光学、食品接触、潮湿或腐蚀环境 |
| 抗冲击工具钢 | S7 | 抗冲击性、抗裂性 | 暴露于机械冲击或高载荷的镶件和区域 |
| 高耐磨工具钢 | A2, D2, SKD11 | 耐磨性、刃口保持 | 浇口、磨损板和填充树脂 tooling |
一个有用的实际区分是针对生产效率优化的钢材与针对表面质量或耐腐蚀性优化的钢材之间的区别。前者优先考虑可加工性和可用性；后者优先考虑长期型腔稳定性和降低维护。
应用与用途
钢模具因能支持高精度、长使用寿命和稳定重复性，广泛用于几乎所有塑料领域。

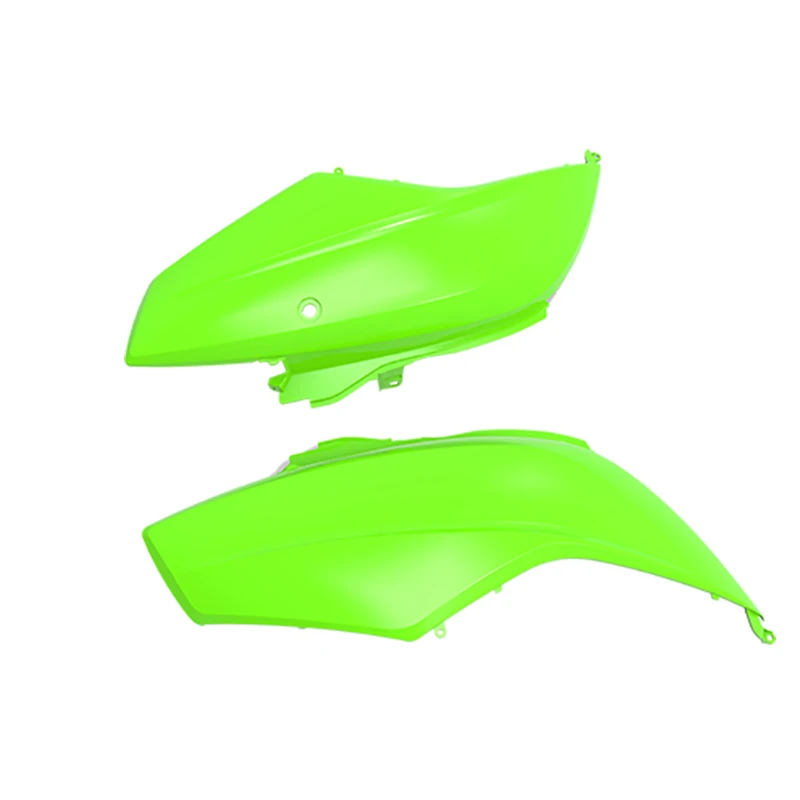

- 汽车：内饰件、仪表板、连接器、发动机舱部件和结构镶件通常根据光洁度和磨损要求使用 718、H13 或不锈钢牌号。
- 消费品和家电：P20 和 718 常用于外壳、手柄、盖子和中批量零件，注重成本和交期。
- 医疗器械：420 SS 和 S136 因耐腐蚀性、易清洁性和高抛光度而首选。

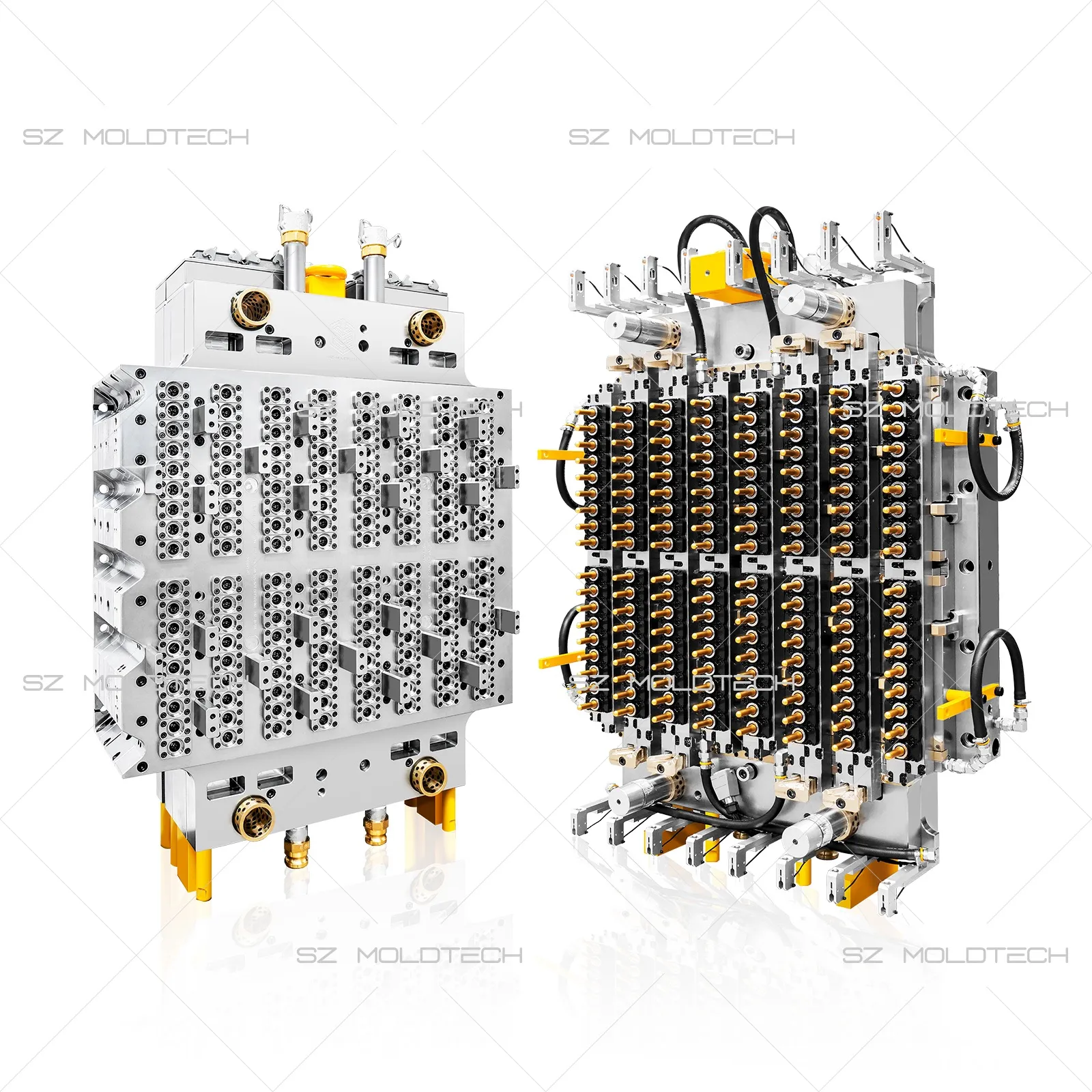

- 包装和封口：不锈钢和预硬化钢用于高腔 tooling，注重尺寸重复性和腐蚀控制。
- 光学和化妆品零件：NAK80 和 S136 用于镜面光洁度表面和低缺陷外观关键部件。
一个不合适的用途是预期寿命很短的低批量原型 tooling，此时铝或更软材料可能比钢更经济，因为钢的耐用性优势未得到充分利用。
技术创新与自动化
现代模具钢实践与加工、热处理和模具验证的自动化密切相关。CNC 铣削、电火花加工、深孔钻削和自动抛光提升了对钢材一致性的重要性，因为均匀的微观结构可减少精加工时的刀具磨损和表面缺陷。
关键创新包括：
- ESR 和高纯度钢，改善洁净度、可抛光性和疲劳性能。
- 预硬化供货状态，减少热处理后变形并缩短交期。
- 镶件的增材或混合制造，钢镶件可常规加工，然后局部修改以实现共形冷却或修复。
- 数字化过程监控，将钢材选择与模具温度控制、周期稳定性、维护计划和零件质量分析关联起来。
自动化并未消除材料选择；相反，它提高了对加工可预测、一致响应热处理并在复杂模具结构中保持尺寸稳定性的钢材的重视。
环境与可持续性方面
模具钢选择以多种方式影响可持续性：
- 更长的模具寿命 减少更换频率和与新 tooling 相关的 embodied energy。
- 更好的耐腐蚀性 降低因潮湿或化学侵蚀环境中的生锈、污染或表面劣化导致的废品和返工。
- 改善的耐磨性 有助于保持型腔尺寸并减少长期超差零件。
- 冷却通道完整性 由稳定钢材支持，有助于维持周期效率并减少每件模塑零件的能耗。
同时，更硬和更专业的钢材可能需要更多能源密集型的加工和热处理。因此，可持续性权衡并非单纯选择最硬的钢材，而是选择满足所需寿命、光洁度和腐蚀性能且影响最低的钢材。
经济与全球市场影响
模具钢是塑料 tooling 供应链的基础投入。其经济性受炼钢质量、热处理产能、区域加工能力和包装、汽车、医疗及消费品终端市场需求影响。
几个广泛的市场模式清晰可见：
- P20 类钢 因成本、可加工性和可用性的有利平衡，主导通用模具。
- 优质不锈钢和 ESR 牌号 价格更高，但在抛光质量、耐腐蚀性和维护降低具有决定性意义的场合可降低生命周期成本。
- 大型模具项目 常采用混合钢策略，在关键镶件中使用更韧或更耐腐蚀的牌号，在非关键板件中使用更经济的钢材。
对于模具厂和加工商而言，钢材选择不仅影响原材料成本，还影响交期、废品风险、维护负担和生产正常运行时间。这使模具钢成为战略采购项目而非简单商品。
当前挑战与创新
主要技术挑战是模具钢必须同时满足多项相互竞争的要求。提高硬度可改善耐磨性，但可能降低可加工性或韧性；改善耐腐蚀性可能提高材料成本并使加工复杂化；而最大化可抛光性可能需要更洁净且更昂贵的冶金工艺。
当前创新领域包括：
- 更洁净的冶金路线 以减少夹杂物并改善镜面抛光。
- 更好的韧性和硬度平衡 以适应填充聚合物和高容量 tooling。
- 局部表面工程，包括在选定应用中进行氮化、coatings 和修复焊接。
- 按失效模式选择钢材，材料专门针对磨损、腐蚀、咬合或冲击等主要风险进行选择。
未来展望
模具钢的未来可能受三种力量塑造：更苛刻的聚合物配方、更自动化的模具制造，以及对能源效率和生命周期成本的更严格期望。
可能趋势包括：
- 在医疗、光学和易腐蚀应用中更多使用优质不锈钢和 ESR 牌号。
- 更广泛采用混合 tooling 架构，将传统钢块与先进镶件和冷却策略结合。
- 更多数据驱动的钢材选择，根据生产量、树脂化学、周期温度和维护历史选择最佳牌号，而非依赖传统经验法则。
- 面向循环制造的材料优化，随着加工商处理回收和更可变的原料，tooling 耐用性和工艺稳定性变得更加重要。
总结
模具钢 是专门选用来满足塑料加工苛刻要求的一类工具钢和不锈钢。最广泛使用的系列是P20 型预硬化钢、H13 型热作钢和420/S136 不锈钢，每种系列服务于体积、磨损、耐腐蚀性和光洁度要求的不同组合。
