Equipo de metalización (deposición al vacío)

Introducción

Equipo de metalización por deposición al vacío es maquinaria industrial utilizada para aplicar películas metálicas o de óxido de metal extremadamente delgadas sobre sustratos en una cámara de baja presión, más comúnmente mediante evaporación térmica o métodos relacionados de deposición física de vapor (PVD). En el procesamiento de plásticos, se utiliza ampliamente para crear recubrimientos reflectantes, decorativos, conductivos y de barrera en piezas moldeadas y películas, especialmente donde se desea la apariencia de cromo o metal pulido sin el peso, costo o riesgo de corrosión del chapado en metal sólido.

En la práctica, el equipo de metalización abarca desde metalizadores al vacío por lotes para componentes plásticos moldeados hasta coateras de rollo-a-rollo para películas y láminas flexibles, con diseños de sistema construidos alrededor de cámaras de vacío, unidades de bombeo, fuentes de evaporación, sistemas de manipulación de bobina o piezas y controles de proceso. La tecnología ha evolucionado desde los primeros métodos de evaporación al vacío hasta sistemas PVD altamente automatizados con un control de vacío más ajustado, mejor uniformidad de recubrimiento y un uso más amplio en embalaje, óptica, molduras automotrices, reflectores de iluminación, cosméticos y electrónica.

Aunque el proceso se asocia a menudo con acabados decorativos, su importancia industrial es más amplia: admite rendimiento de barrera en embalaje, reflectividad óptica, blindaje electromagnético y recubrimientos funcionales selectivos. Las consideraciones de sostenibilidad son cada vez más centrales porque la metalización al vacío puede reducir el consumo de material en comparación con piezas de metal macizo, pero también requiere una generación significativa de vacío, energía térmica y una gestión cuidadosa de solventes o lacas en muchos flujos de trabajo.

Historia y desarrollo

La deposición al vacío surgió del desarrollo más amplio de la tecnología de película delgada y la ingeniería de alto vacío, con un uso industrial temprano centrado en la evaporación de metales en cámaras evacuadas para formar películas continuas. A medida que los plásticos se convirtieron en un sustrato industrial principal, la metalización al vacío se adaptó de películas técnicas planas a piezas de polímero moldeadas, requiriendo nuevos sistemas de fijación, mecanismos de rotación y recubrimientos base promotores de adhesión.

Un hito importante fue la comercialización de la metalización al vacío de rollo-a-rollo, que permitió la deposición continua en película plástica, papel y lámina metálica para aplicaciones de embalaje y barrera. Este desarrollo transformó la metalización de un proceso decorativo de nicho a un método de recubrimiento industrial de alto rendimiento para sustratos flexibles.

Un segundo hito fue la difusión de sistemas de metalización decorativa para bienes de consumo y componentes automotrices, donde la evaporación de aluminio al vacío, seguida de recubrimientos protectores superiores, producía superficies similares al cromo con bajo espesor y masa relativamente baja. Esto expandió el mercado más allá del embalaje hacia piezas que requieren uniformidad visual, resistencia al rayado y un control estético más ajustado.

Un tercer hito ha sido la creciente integración de automatización, pretratamiento por plasma, monitoreo en línea y sistemas PVD híbridos que combinan evaporación con pulverización catódica u otros métodos de deposición para mejorar la adhesión y la compatibilidad con materiales más amplios. Estos sistemas reflejan el paso de la metalización puramente decorativa hacia la fabricación de películas delgadas multifuncionales.

Descripción técnica

El equipo de metalización al vacío funciona reduciendo la presión de la cámara tanto que los átomos evaporados viajan con colisiones mínimas y se condensan directamente sobre la superficie del sustrato en un régimen de deposición en línea recta. En alto vacío, el camino libre medio de los átomos metálicos se vuelve más largo que las dimensiones de la cámara relevantes para la deposición, permitiendo la formación eficiente de película en superficies más frías.

Secuencia de proceso principal

• El sustrato se limpia y, en muchas aplicaciones plásticas, se recubre con un recubrimiento base o imprimación para mejorar la suavidad y la adhesión.
• La cámara se sella y se evacua hasta un alto vacío, comúnmente alrededor de 10^-3 a 10^-6 mbar según el diseño del sistema y la clase de producto.
• El metal, con mayor frecuencia aluminio, se calienta mediante evaporación resistiva desde filamentos o botes de tungsteno, o mediante otras fuentes PVD en sistemas híbridos.
• El vapor se condensa como una película metálica delgada sobre la bobina en movimiento o las piezas en rotación.
• Puede aplicarse un recubrimiento superior protector para mejorar la resistencia a la abrasión, la durabilidad química y el control de color.

Características de ingeniería típicas

Para piezas plásticas moldeadas, el sustrato suele montarse en accesorios giratorios o bastidores planetarios para uniformar la deposición en línea de visión en formas tridimensionales. Para sistemas de bobina, el sustrato pasa por una cámara de bobinado y una cámara de deposición, a menudo sobre un tambor refrigerado o rollo de soporte para gestionar la temperatura y la estabilidad de la película.

Notas de rendimiento

• La apariencia de escamas o película depende en gran medida de la suavidad del recubrimiento base, la calidad del vacío, la geometría de la fuente y la rotación de la pieza.
• La contaminación residual por humedad, desmoldeante o imprimaciones mal curadas puede reducir drásticamente la adhesión y la uniformidad visual.
• La velocidad de deposición está gobernada por la temperatura de la fuente, la presión de la cámara, la distancia fuente-sustrato y la velocidad de la bobina o el tiempo de ciclo.
• El tiempo de evacuación suele ser la parte más larga de un ciclo por lotes, especialmente para piezas moldeadas con grandes volúmenes de cámara y accesorios cargados.

Tipos y variaciones

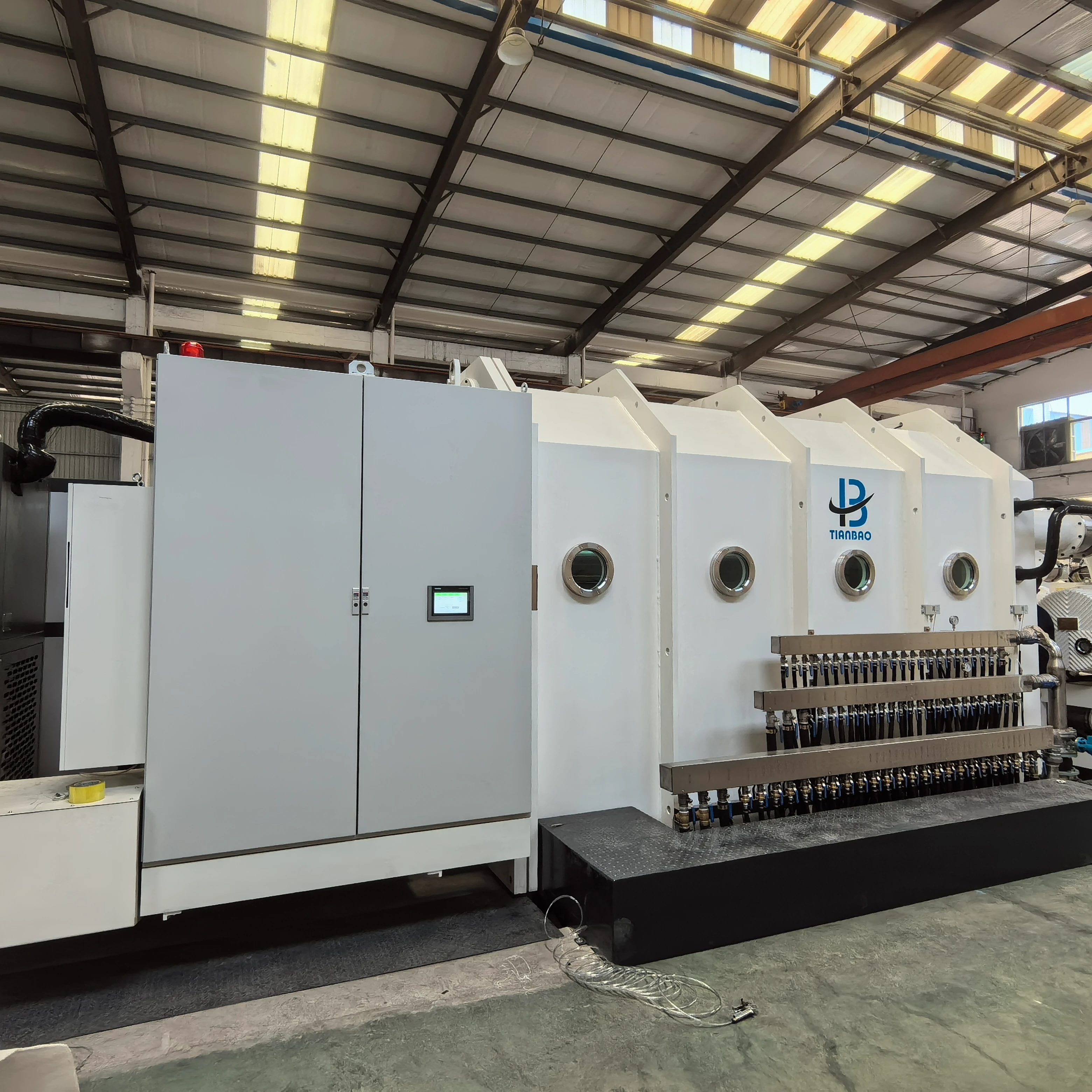

Por arquitectura de máquina

Por método de deposición

• Equipo de evaporación térmica: La clase más común para la metalización de aluminio de plásticos y películas.
• Sistemas de haz de electrones: Utilizados donde se necesita evaporación de mayor energía o materiales diferentes, especialmente en trabajos avanzados de película delgada.
• Sistemas de pulverización catódica: Seleccionados cuando se requieren películas más densas, mejor adhesión o materiales diferentes, incluyendo recubrimientos conductivos transparentes o técnicos.
• Sistemas de deposición híbrida: Combinan evaporación, pulverización catódica, tratamiento por plasma o características similares a PECVD para ventanas de proceso más amplias.

Por función del producto

• Metalizadores decorativos para estéticas similares al cromo en bienes de consumo y molduras automotrices.

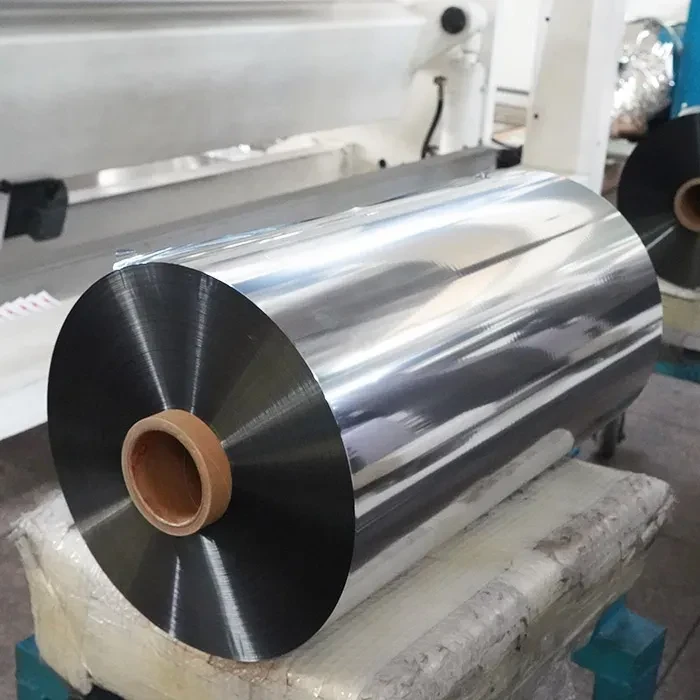

• Metalizadores de barrera para películas de embalaje, donde una capa metálica delgada ayuda a reducir la transmisión de humedad y gases.
• Metalizadores funcionales para reflectores, capas conductivas y películas técnicas selectivas.

Aplicaciones y usos

El equipo de metalización por deposición al vacío se utiliza siempre que una capa metálica muy delgada pueda ofrecer valor óptico, de barrera o funcional.

• Embalaje: Las películas metalizadas se utilizan para embalaje de snacks, etiquetas y otros materiales flexibles que requieren mayor rendimiento de barrera y atractivo visual.

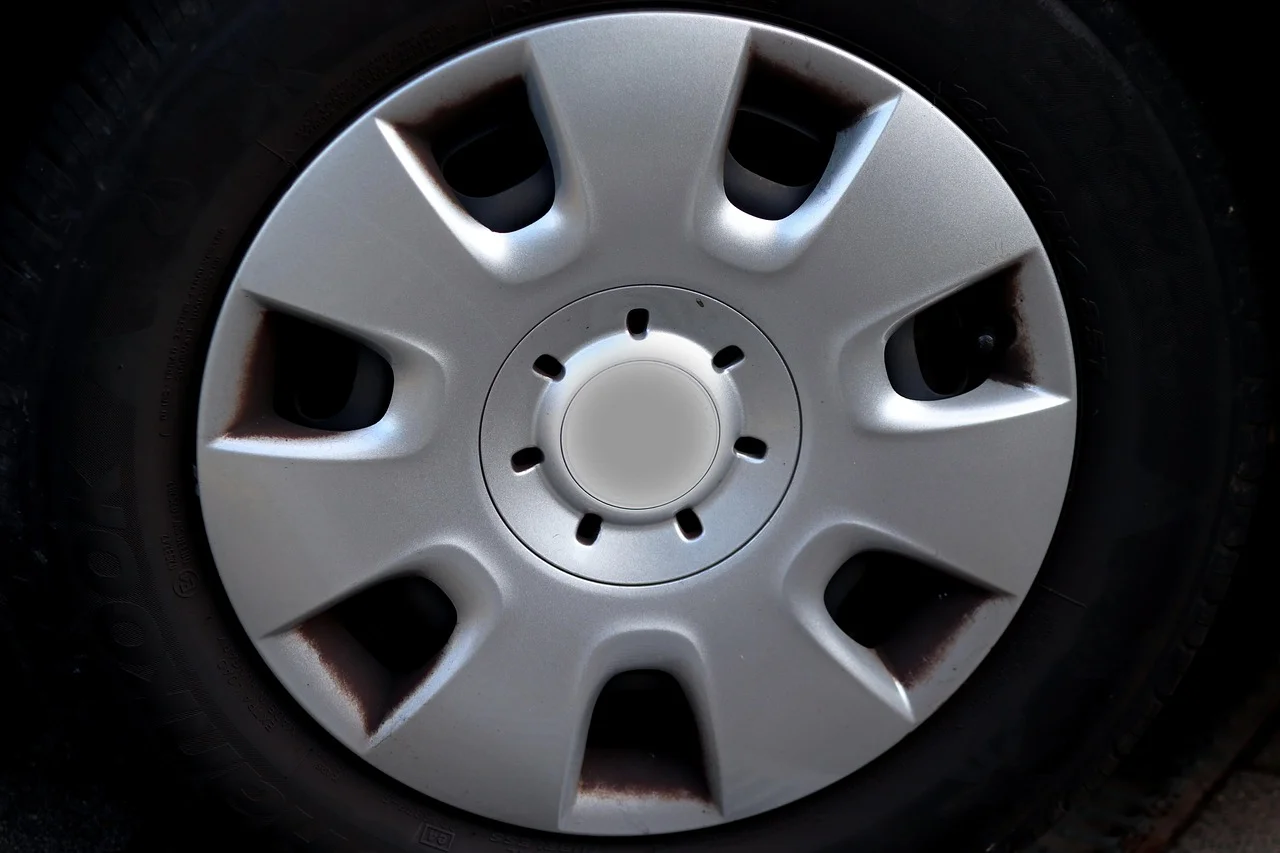

• Automotriz: Las piezas de moldura plástica interiores y exteriores utilizan metalización al vacío para lograr acentos similares al cromo y efectos metálicos.
• Iluminación: Los reflectores y superficies similares a espejos utilizan metalización de aluminio para alta reflectividad.
• Cosméticos y bienes de consumo: Tapas, cierres, carcasas y componentes decorativos se benefician de acabados metálicos de alto brillo.
• Electrónica: Sistemas especializados depositan películas conductivas o funcionales para blindaje e ingeniería de superficies avanzada.
• Óptica técnica y espejos: La deposición controlada de película admite recubrimientos reflectantes y ensamblajes de espejos.

Una aplicación inadecuada son las superficies estructurales de alto desgaste que requieren capas metálicas gruesas y portantes de carga; la metalización al vacío produce una película muy delgada y no es un sustituto del metal macizo o recubrimientos de ingeniería duros cuando domina la resistencia a la abrasión o al impacto.

Ingeniería de procesos y control de calidad

La calidad depende de la interacción entre la preparación de la superficie, la integridad del vacío, la estabilidad de la fuente y el movimiento del sustrato. En muchos flujos de trabajo de plásticos, una imprimación o recubrimiento base es esencial porque la propia capa metálica es extremadamente delgada y a menudo solo tolera débilmente los defectos superficiales.

Puntos de control importantes incluyen:

• Control de desgasificación: La humedad y los residuos volátiles pueden afectar la adhesión y la continuidad de la película.
• Estabilidad del nivel de vacío: Un vacío deficiente aumenta la dispersión y la falta de uniformidad.
• Consistencia de carga de la fuente: Las variaciones en la alimentación de alambre de aluminio o el estado del filamento afectan la repetibilidad del recubrimiento.
• Rotación y fijación: La orientación de la pieza y el diseño del bastidor influyen fuertemente en la cobertura de geometrías complejas.
• Curado del recubrimiento superior: Los recubrimientos protectores determinan la resistencia al rayado, la durabilidad química y el tono de color final.

Innovaciones tecnológicas y automatización

El equipo de metalización moderno incorpora cada vez más control de recetas programable, secuencia automática de bombeo, monitoreo de temperatura y supervisión de la velocidad de deposición. Estas características mejoran la repetibilidad y reducen la dependencia del operador, lo que es especialmente importante en la producción de varios turnos y piezas decorativas de alto valor.

Las tendencias de desarrollo actuales incluyen:

• Pretratamiento por plasma para mejorar la adhesión y la activación de la superficie antes de la deposición.

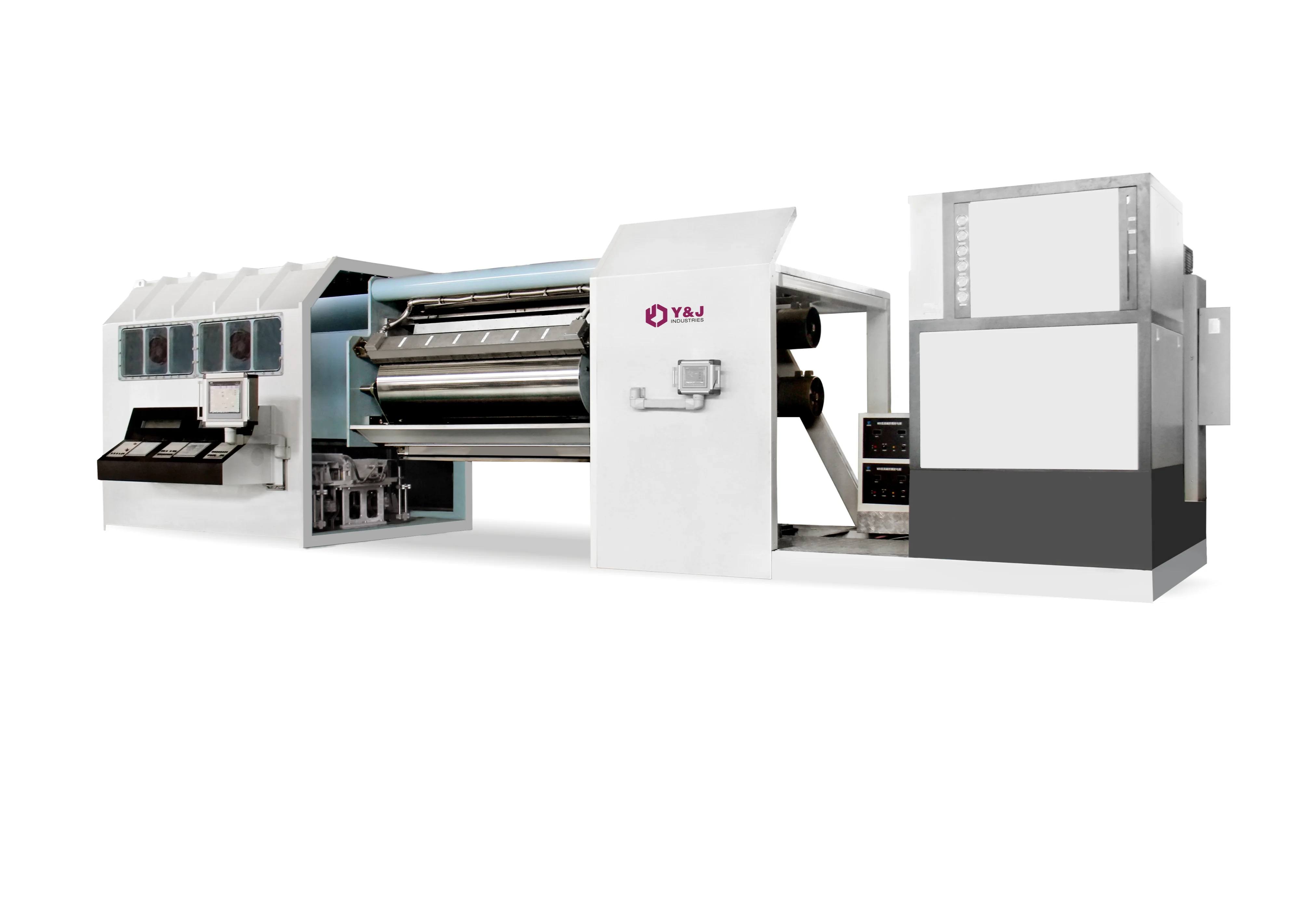

• Automatización en línea y de rollo-a-rollo para producción continua de película y menor daño por manipulación.
• Arquitecturas PVD híbridas que combinan evaporación con pulverización catódica para un espacio de diseño de película más amplio.
• Monitoreo de procesos digital utilizando sensores de vacío, controles térmicos y gestión de recetas para ventanas de calidad más ajustadas.
• Soluciones de metalización no conductiva para aplicaciones más amplias en plásticos y electrónica.

Aspectos ambientales y de sostenibilidad

La metalización al vacío puede ser eficiente en materiales porque deposita solo una capa metálica muy delgada mientras logra un fuerte efecto estético o funcional. En comparación con piezas de metal sólido, puede reducir la masa y el uso de recursos, y en embalaje puede ayudar a reemplazar estructuras de barrera más pesadas en algunas aplicaciones.

Al mismo tiempo, el proceso tiene compensaciones ambientales:

• La demanda de energía surge del bombeo de vacío, la evacuación de la cámara, el calentamiento de las fuentes de evaporación y los sistemas de enfriamiento.
• El uso de solventes puede ser significativo cuando se aplican imprimaciones y recubrimientos superiores, especialmente en flujos de trabajo de piezas plásticas decorativas.
• La recuperación de material es limitada para recubrimientos ultradelgados, por lo que la eficiencia del proceso depende de una deposición estable y bajas tasas de rechazo.
• La compatibilidad con la economía circular es mixta: los plásticos metalizados pueden mejorar la función y reducir la masa de la pieza, pero los recubrimientos multicapa pueden complicar el reciclaje si interfieren con los flujos de reprocesamiento.

Por lo tanto, el perfil de sostenibilidad es específico del proceso y no universalmente positivo. Los sistemas que reducen la sobrepulverización, acortan los tiempos de ciclo, mejoran la eficiencia del vacío y minimizan el retrabajo generalmente ofrecen el mejor rendimiento ambiental.

Impacto económico y en el mercado global

El equipo de metalización por deposición al vacío ocupa un nicho importante en el ecosistema global de maquinaria de plásticos porque une el procesamiento, el acabado y la ingeniería de superficies. Su valor económico es más fuerte donde un recubrimiento delgado puede reemplazar alternativas mucho más costosas como el galvanoplastia, componentes de metal sólido o construcciones de barrera multicapa.

El mercado está distribuido globalmente, con proveedores que ofrecen equipo para plásticos decorativos, películas técnicas, embalaje y aplicaciones PVD de alto vacío. La demanda está influida por el estilo de productos de consumo, los ciclos de diseño automotriz, las tendencias de conversión de embalaje y el cambio más amplio hacia la reducción de peso y superficies multifuncionales.

Desafíos actuales e innovaciones

Los principales desafíos técnicos incluyen:

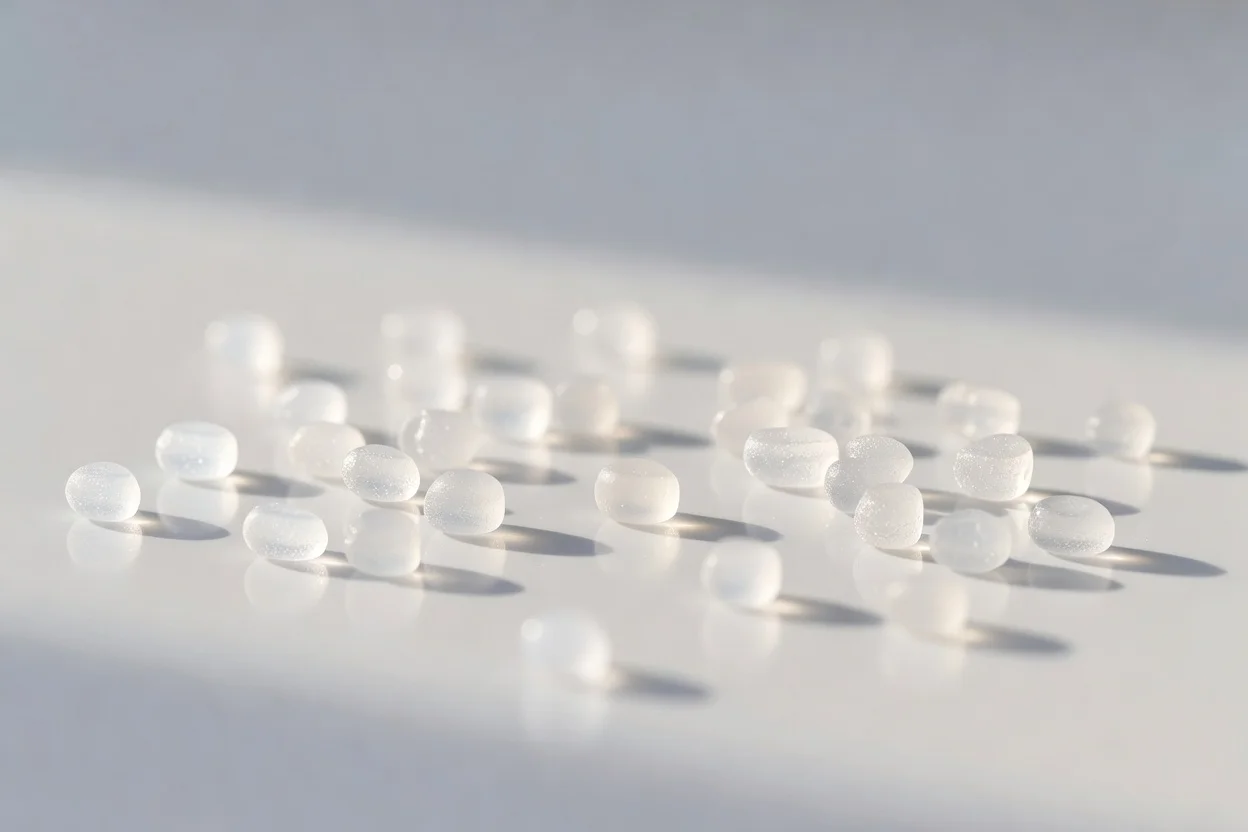

• Control de adhesión en polímeros de baja energía superficial como polipropileno y algunos plásticos de ingeniería.
• Uniformidad en geometría compleja, especialmente en socavados y recesos profundos en piezas moldeadas.
• Presión del tiempo de ciclo, porque la evacuación y la ventilación pueden limitar la productividad por lotes.
• Durabilidad de la película, ya que la capa metálica es delgada y a menudo necesita un recubrimiento superior robusto.
• Compatibilidad con reciclabilidad, particularmente para embalaje recubierto y piezas plásticas postconsumo.

Las innovaciones recientes abordan estos problemas mediante activación de superficie, mejor diseño de cámara, métodos de deposición híbrida, fijación mejorada y automatización más precisa de los ciclos de evacuación y deposición.

Perspectivas futuras

El futuro del equipo de metalización por deposición al vacío probablemente estará determinado por tres prioridades convergentes: rendimiento funcional, eficiencia de proceso y sostenibilidad de materiales. La metalización decorativa seguirá siendo importante, pero se espera que el crecimiento provenga cada vez más de películas de barrera, electrónica, óptica y superficies híbridas que combinan apariencia con rendimiento medible.

El desarrollo de equipos probablemente enfatizará sistemas de vacío de menor energía, pretratamiento por plasma más fiable, mayor automatización y mayor compatibilidad de proceso con polímeros reciclables y estructuras de embalaje de mono-material. A medida que estos cambios progresen, la maquinaria de metalización seguirá siendo una tecnología habilitadora crítica para productos plásticos de alto valor que dependen de películas delgadas en lugar de sustitución de material grueso.
