Équipement de chargement ou déchargement de matériaux

Introduction

Équipements de chargement et de déchargement de matériaux désigne les machines, dispositifs et systèmes intégrés utilisés pour transférer des matières premières, des pièces semi-finies et des produits finis vers et depuis les équipements de traitement, les points de stockage et les interfaces de transport dans la fabrication et la logistique. Dans le traitement des plastiques, le terme couvre le plus souvent les chargeurs automatiques, déchargeurs, convoyeurs, palans, systèmes de prélèvement et de placement par vide, cellules de manipulation robotisées, dépileurs et systèmes d'alimentation/déchargement de matériaux en vrac qui soutiennent le moulage par injection, l'extrusion, le soufflage, le thermoformage, le traitement des feuilles, le recyclage et les lignes d'emballage.

Au sein de l'industrie des plastiques, ces systèmes sont importants car ils relient la préparation en amont des matériaux et le retrait en aval des produits, contribuant à stabiliser les temps de cycle, réduire la contamination, améliorer la sécurité des opérateurs et soutenir une production sans personnel ou légèrement supervisée. Leur développement est passé de la manipulation assistée manuellement vers l'automatisation intégrée aux robots à entraînement servo, basée sur des capteurs, avec un accent croissant sur l'efficacité énergétique, les agencements compacts, la traçabilité et la compatibilité avec les flux de matériaux recyclés et à base de regrind.

Histoire et développement

Les premiers systèmes industriels de chargement et de déchargement étaient largement manuels ou assistés mécaniquement, utilisant des dispositifs de levage, des convoyeurs et des aides au positionnement pour réduire le travail physique et accélérer le transfert de matériaux. À mesure que l'automatisation des usines s'est développée, les équipements de manipulation sont devenus plus spécialisés, se séparant en fonctions de transport, de positionnement et de gestion des charges unitaires.

Plusieurs développements ont façonné la version moderne de la technologie pour le traitement des plastiques :

• Mécanisation du transfert de pièces : convoyeurs fixes, tables élévatrices et chargeurs de trémies ont réduit la manipulation manuelle directe dans les opérations de moulage et de finition.
• Automatisation basée sur le vide et les préhenseurs : la manipulation des feuilles et des pièces a de plus en plus utilisé des ventouses, des préhenseurs mécaniques et des rails de transfert pour un placement et un retrait répétables, en particulier dans le traitement des tôles et des stocks plats qui ont influencé la conception de l'automatisation des plastiques.
• Systèmes intégrés aux robots et basés sur des cellules : les unités de chargement/déchargement actuelles sont souvent intégrées aux CNC, presses, découpe laser et cellules de moulage, permettant un fonctionnement continu, le tri, la mise en tampon et le transfert en aval.

La littérature sur les brevets industriels chinois et les catalogues d'équipements montrent également la large diffusion des 上、下料装置 dédiés dans les systèmes de machines-outils, de feuilles, de plateaux, de verre et d'inspection, indiquant que le concept est devenu un bloc d'automatisation standard dans la fabrication discrète.

Aperçu technique

À un niveau fonctionnel, les équipements de chargement et de déchargement de matériaux effectuent une ou plusieurs des tâches suivantes :

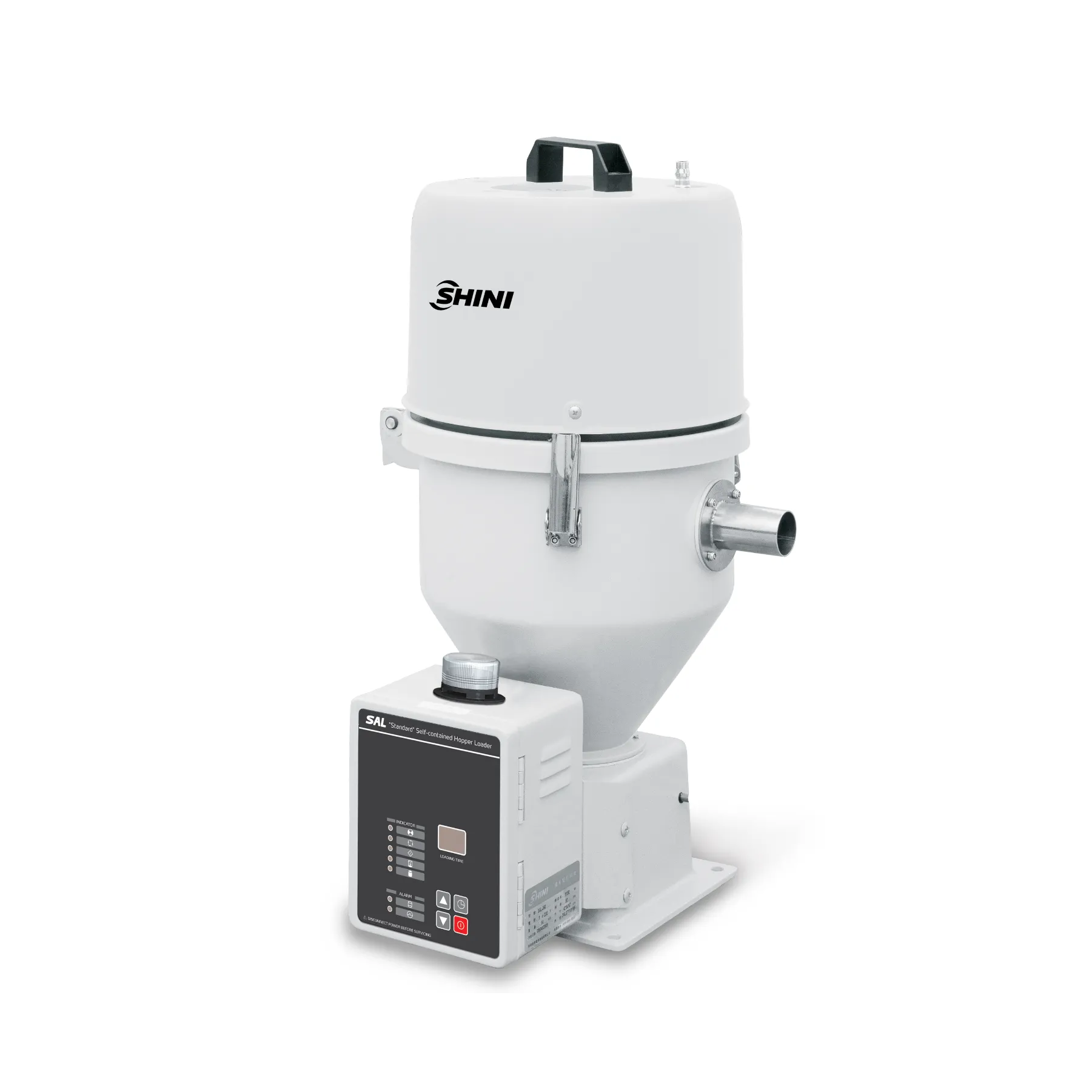

• Alimentation de matière première vers une entrée de machine, une trémie, une station de moulage, un magasin ou un porteur.
• Retrait des pièces finies, des déchets ou des matériaux en vrac d'une sortie de machine ou d'une zone de processus.
• Repositionnement des articles pour l'opération suivante, le tri, l'empilage ou le recyclage.
• Mise en tampon du matériau pour découpler les cycles de la machine et réduire les temps d'arrêt.

Dans le traitement des plastiques, le choix de l'équipement dépend du fait que le matériau manipulé est des granulés, des flocons, des poudres, du regrind, des feuilles, des préformes ou des pièces moulées. La manipulation en vrac pour la résine utilise souvent des chargeurs à vide, des récepteurs de trémie, des doseurs gravimétriques et des stations de déchargement de fûts/sacs, tandis que la manipulation des pièces utilise souvent des effecteurs d'extrémité robotisés, des convoyeurs, des dépileurs et des cadres de transfert.

Les caractéristiques techniques typiques incluent :

• Débit
  • Systèmes de manipulation de petites pièces : de dizaines à des centaines de pièces par minute, selon la géométrie de prélèvement et de placement et le cycle de la machine.
  • Chargeurs/déchargeurs en vrac : de quelques centaines de kg/h dans les unités compactes à des systèmes multi-tonnes par heure dans le service de transfert en vrac industriel.
• Vitesses de rotor ou d'entraînement
  • Pour les systèmes de chargement/déchargement liés à la granulation, les vitesses de rotor sont couramment dans la plage des milliers de tours par minute ; de nombreuses conceptions industrielles de déchiqueteuses et de granulateurs fonctionnent environ entre 300 et 1 000 tr/min pour les rotors de coupe et plus pour la réduction secondaire de taille, selon le matériau et la conception de l'écran.
• Humidité résiduelle après déshydratation
  • Dans les lignes de recyclage des plastiques, les étapes de déshydratation centrifuge et de drainage réduisent généralement l'humidité de surface à environ la plage des pourcentages à un chiffre bas, souvent autour de 1 à 3 % pour les flocons lavés, selon le polymère, la géométrie des flocons et le séchage en aval. Il s'agit d'une référence d'ingénierie plutôt que d'une norme fixe.
• Taille des flocons
  • Les flocons de plastique lavés et triés sont souvent spécifiés dans des plages de manipulation pratiques telles que des fragments d'environ 10 à 12 mm ou plus, avec des distributions de taille adaptées aux exigences de ré-extrusion ou de pelletisation.
• Consommation énergétique spécifique
  • La demande énergétique varie largement selon le service : le simple transfert par convoyeur est relativement faible, tandis que le levage par vide, la manipulation robotisée et le déchargement en vrac lourd peuvent être sensiblement plus élevés. Dans l'automatisation moderne, l'optimisation énergétique est de plus en plus réalisée grâce aux entraînements servo, aux modes veille et à la réduction de la dépendance à l'air comprimé.

D'un point de vue ingénierie, les variables de conception les plus importantes sont la charge utile, la portée ou course de déplacement, le temps de cycle, la précision de positionnement, la compatibilité des matériaux, le contrôle des poussières, la nettoyabilité, les verrouillages de sécurité et l'intégration avec les commandes de la machine.

Types et variantes

Les différences de configuration courantes incluent :

• Systèmes de chargement/déchargement unilatéraux, qui économisent de l'espace au sol et simplifient l'accès à la machine.
• Systèmes à double station, qui séparent le chargement et le déchargement pour un débit plus élevé et une sécurité de processus accrue.

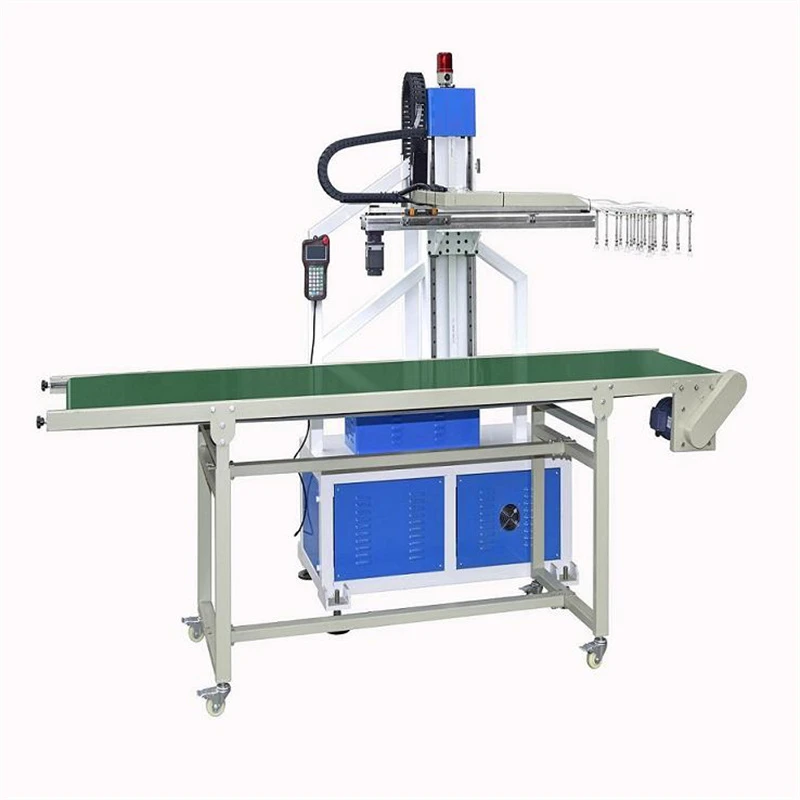

• Lignes de transfert continues, qui utilisent des rouleaux, des élévateurs ou des convoyeurs transversaux pour maintenir le flux entre les stations.
• Cellules robotisées flexibles, qui combinent la vision, les préhenseurs et le mouvement programmable pour servir plusieurs types de pièces.

Applications et utilisations

Les équipements de chargement et de déchargement de matériaux sont utilisés dans presque tous les segments du traitement des plastiques.

• Moulage par injection
  • Le chargement de trémie, le placement d'inserts, le retrait de pièces moulées, le comptage de pièces et l'emballage en boîte sont des utilisations typiques.
• Extrusion
  • Le transport de résine, le dosage d'additifs, le défilement en aval, le transfert sur ligne de refroidissement et la manipulation de bobines ou d'empilements sont courants.
• Soufflage
  • L'alimentation en préformes, le déchargement de bouteilles, le retrait de rognures et l'emballage en caisses nécessitent souvent une manipulation synchronisée.
• Thermoformage et traitement des feuilles
  • Le chargement de feuilles, le retrait de pièces formées, l'imbrication, l'empilage et le retrait des déchets reposent fortement sur le vide et les systèmes de convoyeur.
• Recyclage et retraitement
  • Le déchargement en vrac de matériaux en balles ou en sacs, le tri, la déshydratation et le transfert de flocons lavés sont des tâches centrales.
• Emballage et distribution
  • Les sacs de résine, les produits finis, les plateaux et les cartons sont chargés, déchargés, palettisés et dépalletisés pour l'expédition.

Une utilisation inadaptée est celle des pièces spéciales hautement fragiles, irrégulières ou sensibles à la contamination dans des environnements manuels mixtes, où une automatisation trop agressive peut endommager les pièces ou augmenter la complexité des changements si elle n'est pas soigneusement conçue.

Innovations technologiques et automatisation

L'automatisation des équipements de chargement et de déchargement est de plus en plus définie par la robotique, les capteurs, les logiciels et la connectivité des données. Les systèmes actuels peuvent utiliser l'inspection par vision, le retour de force, la surveillance du vide, l'identification par code-barres ou RFID et la communication machine à machine pour ajuster les trajectoires de manipulation et rejeter les articles défectueux.

Les innovations clés incluent :

• Cellules d'automatisation flexibles qui peuvent exécuter des cycles manuels et automatiques en parallèle, améliorant le temps de disponibilité des machines.
• Systèmes de mouvement à entraînement servo qui améliorent la répétabilité et réduisent l'utilisation d'air comprimé.
• Contrôles de sécurité intégrés avec rideaux lumineux, verrouillages et surveillance de vitesse sécurisée pour la protection des opérateurs.
• Effecteurs d'extrémité adaptatifs qui peuvent gérer plusieurs géométries de produits avec moins de changements d'outils.
• Logique de mise en tampon et de transfert qui découple les stations en amont et en aval pour stabiliser le flux de production.

Dans les usines de plastiques, ces développements sont particulièrement précieux là où l'alimentation en résine, le retrait de pièces et l'emballage doivent être synchronisés avec des temps de cycle serrés et des processus sensibles à la qualité.

Aspects environnementaux et de durabilité

Les équipements de chargement et de déchargement peuvent contribuer à la durabilité de plusieurs façons :

• Réduction des pertes de matériau grâce à des chemins de transfert fermés, une meilleure confinement et une réduction des déversements.
• Réduction de la main-d'œuvre et des manipulations grâce au transfert direct entre les étapes de processus, ce qui diminue les risques de dommages et de rebuts.
• Amélioration de l'efficacité énergétique grâce à des systèmes d'entraînement optimisés, à la réduction du ralenti et à la diminution des étapes de transport inutiles.
• Meilleure compatibilité avec l'économie circulaire en soutenant les flux de regrind, de flocons lavés, de granulés recyclés et de matériaux en reprise.

En même temps, l'automatisation peut augmenter la complexité des équipements intégrés, la demande de maintenance et la sensibilité à la contamination si les systèmes ne sont pas conçus pour l'ensemble du spectre de matériaux. En pratique, les solutions les plus durables sont celles qui équilibrent le débit, la nettoyabilité, la durabilité et la réparabilité plutôt que de maximiser l'automatisation seule.

Impact économique et sur le marché mondial

Le rôle économique des équipements de chargement et de déchargement est lié à la substitution de la main-d'œuvre, à la réduction des temps de cycle et au temps de disponibilité des lignes. Dans de nombreuses opérations plastiques, la justification économique dépend moins de l'équipement lui-même que du coût évité des temps d'arrêt, de la manipulation manuelle, des dommages aux pièces et des congestions en aval.

La demande mondiale a été soutenue par plusieurs tendances structurelles :

• la croissance de la fabrication automatisée et de la logistique d'entrepôt,
• des attentes plus strictes en matière de sécurité et d'ergonomie,
• l'utilisation croissante de polymères recyclés et de flux de matériaux en sacs ou en vrac,
• l'expansion de l'automatisation compacte et modulaire pour les petites et moyennes usines.

Les fournisseurs de ce segment vont des fabricants généraux de manutention aux intégrateurs de machines-outils et de lignes de plastiques, de nombreux systèmes étant vendus sous forme de packages d'automatisation spécifiques à l'application plutôt que comme des équipements autonomes.

Défis actuels et innovations

Les principaux défis sont :

• La variabilité des produits, qui complique la préhension, l'orientation et l'empilage.
• Les contraintes d'espace, en particulier dans les installations de rénovation avec un accès limité aux cellules de moulage ou de presse.
• La poussière, les fines et la contamination, en particulier dans les opérations de résine et de recyclage.
• La complexité des changements, où une variation fréquente des produits peut éroder les avantages de l'automatisation.
• La sécurité et la conformité, qui nécessitent une protection robuste, une logique de contrôle et une formation des opérateurs.

L'innovation en cours se concentre sur la modularité, la mise en service numérique, la maintenance prédictive et une intégration plus facile avec les systèmes d'exécution de la fabrication. Ces fonctionnalités visent à rendre les dispositifs de chargement et de déchargement plus adaptables aux séries de production courtes, aux flux de matériaux mixtes et à des exigences de traçabilité plus élevées.

Perspectives d'avenir

Les futurs équipements de chargement et de déchargement de matériaux dans le traitement des plastiques deviendront probablement plus modulaires, axés sur les données et orientés vers les cellules. Les domaines de croissance les plus forts devraient être le déchargement robotisé, le convoyage intelligent, le transfert automatisé de matériaux en vrac et les systèmes de manipulation intégrés pour la préparation des matières premières recyclées.

En termes d'ingénierie, la prochaine génération de systèmes mettra probablement l'accent sur :

• une consommation énergétique moindre par unité manipulée,
• des changements de produits plus rapides,
• une meilleure manipulation des matériaux recyclés et irréguliers,
• une intégration plus étroite avec l'inspection qualité,
• et une plus grande compacité pour les rénovations en sites existants.

Résumé

Les équipements de chargement et de déchargement de matériaux constituent une catégorie d'automatisation fondamentale dans le traitement des plastiques, reliant l'admission des matières premières, l'alimentation des machines, le retrait des pièces, la mise en tampon et l'emballage. Leur évolution des aides manuelles vers la manipulation robotisée, basée sur des capteurs et intégrée aux systèmes reflète les priorités de l'industrie en matière de productivité, de sécurité, de qualité et de durabilité.
