Máquinas de moldeo por inyección para termoestables

Introducción

Injection molding machines para termoestables son sistemas de moldeo especializados diseñados para procesar compuestos termoestables en piezas curadas permanentemente bajo calor y presión. A diferencia de las máquinas termoplásticas, estos sistemas están construidos para manejar un material que fluye brevemente durante la plastificación pero luego experimenta un entrecruzamiento irreversible en el molde, lo que hace esenciales el control preciso de temperatura, componentes plastificantes resistentes al desgaste y ventilación robusta.

En la práctica industrial, el moldeo por inyección de termoestables se utiliza para fenoles, epoxy compuestos, melamina, urea-formaldehído, bulk molding compound (BMC), y formulaciones reforzadas relacionadas, con arquitecturas de máquina que van desde presses horizontales hidráulicas hasta configuraciones verticales y electromecánicas. La tecnología se valora por tiempos de ciclo cortos, estabilidad dimensional, resistencia al calor y rendimiento de aislamiento eléctrico, mientras que su ventana de proceso es más estrecha que la de los thermoplastics porque el curado prematuro en el barril o sistema de canal puede causar desperdicio y tiempo de inactividad. El desarrollo reciente se ha centrado en dosificación reproducible, ventilación mejorada, capacidad de inyección-compresión y automatización para desmoldeo y eliminación de rebabas, junto con esfuerzos para reducir el consumo de energía y el desperdicio de material.

Historia y desarrollo

El moldeo de termoestables precede al moldeo por inyección moderno, con la producción temprana que dependía en gran medida de moldeo por compresión y moldeo por transferencia para compuestos fenólicos y otros reactivos al calor. A medida que la maquinaria de inyección con tornillo maduró, los procesadores adaptaron cada vez más plataformas de inyección de uso general cambiando el tornillo, el barril y la boquilla a diseños específicos para termoestables.

Varios hitos prácticos dieron forma a la clase de máquina actual:

• Conversión de plataformas de inyección termoplástica en máquinas capaces de termoestables se volvió común una vez que los fabricantes demostraron que las máquinas de cierre horizontal estándar podían equiparse con unidades plastificantes para termoestables.
• Paquetes especializados de tornillo y barril se introdujeron para reducir el tiempo de residencia, limitar el calentamiento por cizallamiento y resistir la abrasión y los rellenos corrosivos presentes en compuestos como BMC y fenólicos reforzados.
• Funciones de inyección-compresión y ventilación se integraron en los controles de máquinas termoestables para mejorar el llenado de cavidades, reducir rebabas y estabilizar piezas eléctricas y estructurales moldeadas.

Los sistemas industriales actuales reflejan esta evolución: combinan el ciclo rápido de la inyección con tornillo con moldes calentados que completan la reacción de curado, permitiendo velocidades de producción generalmente más rápidas que las presses convencionales para geometrías comparables.

Descripción técnica

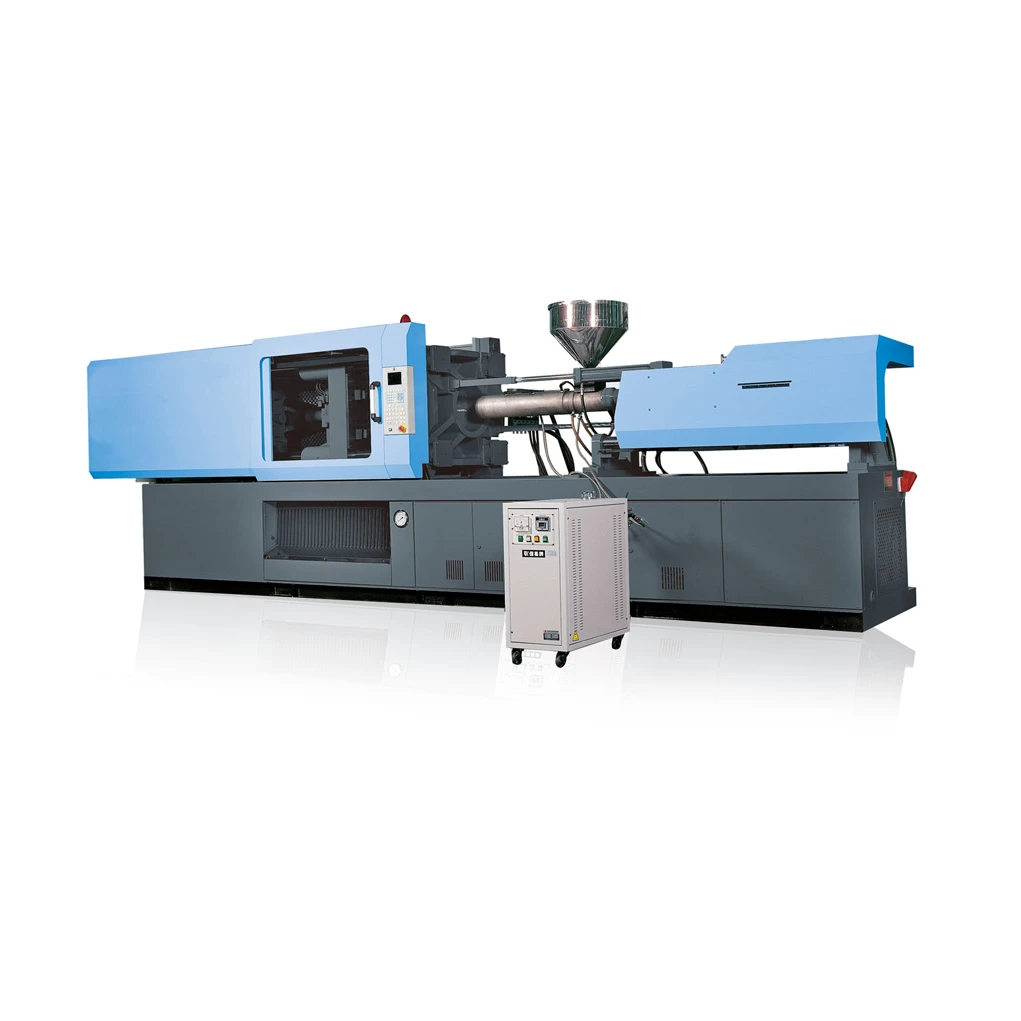

Las injection molding machines para termoestables operan en una secuencia que difiere fundamentalmente del moldeo termoplástico. El compuesto se plastifica a temperaturas controladas del barril, se inyecta en un molde calentado y luego se cura por entrecruzamiento hasta que la pieza pueda eyectarse en un estado permanentemente fijado.

Principio de funcionamiento

Un ciclo típico incluye:

• Alimentación y plastificación de material termoestable granular o preformado en la tolva y el barril.
• Dosificación bajo presión de contra baja a moderada para estabilizar el peso de la inyección y la consistencia del flujo.
• Inyección a alta presión en un molde mantenido a temperatura de curado.
• Curado químico en la cavidad, durante el cual el material se entrecruza irreversiblemente.
• Eyección mientras aún está caliente, a menudo asistida por robots para piezas complejas o delicadas.

Parámetros típicos de máquina y proceso

Los rangos de operación comúnmente reportados incluyen:

• Perfil de temperatura del barril: aproximadamente 65–90 °C en la sección de alimentación y 90–110 °C cerca de la boquilla para muchos compuestos termoestables.
• Temperatura de fusión o masa en la boquilla: aproximadamente 110–120 °C en procesamiento continuo.
• Temperatura del molde: comúnmente 150–190 °C, con algunas guías que citan hasta aproximadamente 204 °C dependiendo de la formulación.
• Presión de inyección: a menudo alrededor de 900–2,200 bar, con algunos sistemas industriales que alcanzan aproximadamente 2,430–2,470 bar.
• Presión de contra: aproximadamente 40–100 bar para reducir fluctuaciones de alimentación.
• Diseño del tornillo: screws de baja compresión, comúnmente alrededor de relación de compresión 1:1.2, con relaciones L/D de aproximadamente 15–19.
• Ejemplos de capacidad de máquina: las plataformas termoestables industriales han sido documentadas con fuerzas de cierre desde pequeñas presses verticales hasta sistemas alrededor de 5,500 kN y volúmenes de dosificación cerca de 792 cm³.

Consideraciones de control de proceso

Las máquinas termoestables requieren un control inusualmente estricto de:

• Tiempo de residencia, porque el curado en el barril puede bloquear el tornillo y la boquilla.
• Ventilación, porque los subproductos volátiles y el aire atrapado pueden causar quemaduras, inyecciones cortas o vacíos.
• Estabilidad de temperatura del material, ya que el compuesto debe permanecer moldeable el tiempo suficiente para llenar la cavidad pero no comenzar el entrecruzamiento prematuro.
• Uniformidad de temperatura del molde, porque la velocidad de curado afecta directamente la calidad de la pieza, el tiempo de ciclo y el comportamiento de desmoldeo.

Notas cuantitativas de manejo para compuestos termoestables reciclados

Los sistemas de inyección termoestables que procesan BMC o compuestos similares frecuentemente dependen de alimentación granular de fibra en lugar de pellets homogéneos. En la práctica, los gránulos a menudo se precompactan para mejorar la consistencia de alimentación, y se necesita comúnmente desbarbado o recorte aguas abajo porque las piezas termoestables pueden exhibir rebabas en las líneas de partición. A diferencia del regrind termoplástico, el desecho termoestable curado no es refundible, por lo que la estabilidad del proceso es especialmente importante para la reducción de residuos.

Tipos y variaciones

Las injection molding machines para termoestables están disponibles en varias configuraciones principales:

Una distinción práctica es si la máquina está construida específicamente para termoestables o convertida de una plataforma base termoplástica con una unidad termoestable. La conversión es técnicamente factible, pero los sistemas dedicados generalmente ofrecen mejor resistencia al desgaste, aislamiento térmico y estabilidad del proceso para producción de alto volumen.

Aplicaciones y usos

Las injection molding machines para termoestables se utilizan donde las piezas deben combinar resistencia al calor, aislamiento eléctrico, estabilidad dimensional y resistencia química.

Principales áreas de aplicación incluyen:

• Eléctrico y electrónico: interruptores automáticos, enchufes, interruptores, conectores, aisladores, cuerpos de relés, formadores de bobinas y componentes de aparatos de conmutación.
• Automotriz: componentes adyacentes al motor, carcasas eléctricas, acoplamientos, cuerpos de sensores, reflectores y piezas compuestas funcionales.
• Electrodomésticos y bienes de consumo: mangos, perillas, carcasas de electrodomésticos, piezas relacionadas con utensilios de cocina y insertos estructurales resistentes al calor.
• Equipo industrial y pesado: carcasas resistentes a la corrosión, soportes de alta durabilidad, componentes de aislamiento y protectores exteriores.
• Aeroespacial y transporte: componentes interiores y eléctricos ligeros y estables al calor donde importan el rendimiento contra el fuego y la estabilidad.
• Equipo médico y de laboratorio: carcasas y piezas técnicas seleccionadas donde la estabilidad térmica y la consistencia dimensional son importantes.

Un uso inadecuado es altamente visible, cosmético, piezas de consumo de gran área que requieren refundido fácil, cambios frecuentes de color o reciclaje extenso post-consumo, porque el desecho termoestable no puede refundirse y el proceso de curado estrecha la ventana de procesamiento.

Compatibilidad de materiales y proceso

Las máquinas termoestables están ajustadas para compuestos con reología muy diferente de los thermoplastics comunes. Los materiales frecuentemente procesados incluyen:

• Phenolic resins
• Epoxy systems
• Melamina-formaldehído
• Urea-formaldehído
• BMC y compuestos relacionados con SMC
• Formulaciones de elastómero termoestable y similares al caucho en aplicaciones especializadas

La compatibilidad depende de:

• Rango de viscosidad, que puede variar ampliamente entre compuestos.
• Rellenos y refuerzos, especialmente grados llenos de glass fiber o minerales que aumentan el desgaste.
• Cinética de curado, que determina la temperatura del molde, tiempo de ciclo y tiempo de residencia seguro.
• Ventilación y diseño de compuerta, ya que los termoestables a menudo exigen mejor evacuación de aire que los thermoplastics.

Innovaciones tecnológicas y automatización

El desarrollo reciente en maquinaria de inyección termoestable se ha centrado en la reproducibilidad del proceso y la automatización. Ejemplos incluyen:

• Sistemas plastificantes de bloqueo de torsión mecánica para peso de inyección constante y repetibilidad.
• Funciones mejoradas del controlador para ventilación y moldeo por inyección-compresión.
• Módulos de cilindro resistentes al desgaste y screws especiales para extender la vida útil bajo compuestos abrasivos llenos de fibra.
• Extracción robótica de piezas para manejar piezas curadas calientes y minimizar daños por manipulación.
• Sistemas integrados de carga de insertos y desmoldeo para aplicaciones verticales y de precisión.

La automatización es especialmente valiosa porque el proceso es implacable: pequeñas desviaciones en temperatura, presión o tiempo de curado pueden crear rebabas, inyecciones cortas, vacíos o curado incompleto.

Aspectos ambientales y de sostenibilidad

El moldeo por inyección de termoestables tiene tanto ventajas como restricciones desde una perspectiva de sostenibilidad.

Aspectos positivos

• Alta durabilidad puede extender la vida útil del producto, reduciendo la frecuencia de reemplazo en aplicaciones exigentes.
• Aligeramiento puede reducir el uso de material versus metal en piezas seleccionadas.
• Tiempos de ciclo eficientes pueden superar al moldeo por compresión en muchos entornos de producción.

Restricciones

• Sin refundido después del curado, lo que limita las opciones de reciclaje mecánico para desecho de producción y piezas al final de su vida útil.
• Residuo de rebabas y canales puede ser significativo si tooling y el control del proceso no están optimizados.
• Demanda energética para moldes calentados puede ser sustancial, especialmente en aplicaciones de alta cavitación o curado largo.

Tendencias de sostenibilidad

El trabajo actual de sostenibilidad se centra en:

• Reducción de desecho mediante mejor control del proceso
• Mejora de ventilación de cavidades y reproducibilidad de inyección
• Uso de sistemas de accionamiento de mayor eficiencia
• Optimización del diseño de molde para acortar el tiempo de curado sin afectar propiedades

Impacto económico y de mercado global

Las máquinas de inyección termoestables ocupan un segmento especializado pero importante del mercado global de maquinaria de plásticos. La demanda se concentra en industrias que valoran rendimiento eléctrico, resistencia térmica y estabilidad dimensional, particularmente sistemas eléctricos automotrices, electrodomésticos, equipo industrial y electrónica.

El mercado de máquinas está moldeado por varios factores estructurales:

• Demanda nicho pero estable para piezas técnicas que los thermoplastics no pueden reemplazar fácilmente.
• Clústeres de producción regionales sirviendo cadenas de suministro eléctricas, de electrodomésticos y automotrices.
• Demanda de reemplazo y reacondicionamiento de equipo, ya que muchas plataformas termoplásticas pueden adaptarse para termoestables con hardware apropiado.
• Alto valor de tiempo de actividad y reproducibilidad, porque el desecho en producción termoestable es menos recuperable que en operaciones termoplásticas.

Los proveedores con ofertas termoestables establecidas incluyen firmas conocidas por paquetes construidos a propósito, soluciones verticales o controles de máquina específicos del proceso.

Desafíos actuales e innovaciones

Los principales desafíos técnicos están bien establecidos:

• Curado prematuro en el barril o boquilla
• Desgaste por compuestos llenos de vidrio y minerales
• Control de rebabas, especialmente en piezas de pared delgada o alta precisión.
• Equilibrio entre flujo y velocidad de curado, que es crítico para tolerancias dimensionales estrictas.

La innovación activa se centra en:

• Zonificación térmica más estable
• Geometrías de tornillo mejoradas para plastificación de bajo cizallamiento
• Mejor monitoreo de presión de cavidad
• Automatización de desmoldeo, recorte y manipulación de piezas
• Estrategias de inyección-compresión para piezas grandes de bajo estrés

Perspectivas futuras

Las injection molding machines para termoestables probablemente seguirán siendo importantes donde el rendimiento supera la refundibilidad. Las perspectivas de crecimiento son más fuertes en electrificación, componentes de alto voltaje, piezas de seguridad para electrodomésticos y compuestos estructurales seleccionados, todos los cuales favorecen los termoestables por resistencia al calor y estabilidad.

Se espera que el desarrollo futuro de máquinas enfatice:

• Mayor reproducibilidad a tasas de desecho más bajas
• Gestión térmica más eficiente
• Mayor integración con robótica y monitoreo de bucle cerrado
• Mejor adaptación a compuestos reforzados con fibra y de baja emisión
• Plataformas de máquinas híbridas que pueden manejar flujos de trabajo tanto termoestables como termoplásticos en contextos de producción limitados

A medida que la regulación de sostenibilidad y las expectativas de circularidad de materiales se intensifiquen, las máquinas termoestables más competitivas serán aquellas que reduzcan el desperdicio en la fuente, mejoren la eficiencia energética y mantengan un control estricto sobre el curado y la calidad de la pieza sin sacrificar el rendimiento.

Resumen

Injection molding machines para termoestables son sistemas especializados diseñados para compuestos que se entrecruzan permanentemente durante el curado en lugar de fundirse y solidificarse reversiblemente. Sus fortalezas clave son resistencia al calor, estabilidad dimensional y rendimiento eléctrico, mientras que sus limitaciones principales son una ventana de proceso estrecha y reciclabilidad limitada del desecho curado.
