Máquinas de moldeo por inyección verticales

Introducción

Las máquinas de moldeo por inyección verticales son una clase especializada de equipos de moldeo por inyección de plástico en la que el eje de cierre es vertical, lo que las hace especialmente adecuadas para el moldeo por inserción, el sobremoldeo y otras aplicaciones en las que los componentes deben colocarse en el molde antes de la inyección. En comparación con las máquinas horizontales, su diseño vertical mejora el acceso al área del molde, permite el posicionamiento por gravedad de los insertos y puede simplificar el manejo semiautomático o totalmente automático, a menudo utilizando menos espacio en el suelo en células de producción compactas.

Estas máquinas se utilizan en la fabricación de productos electrónicos, automotrices, médicos, bienes de consumo y componentes eléctricos, particularmente para piezas que combinan plástico con sustratos de metal, cerámica, magnéticos o polímeros preformados. Su tecnología ha evolucionado desde las prensas verticales hidráulicas convencionales hasta diseños más compactos, precisos y energéticamente eficientes, incluidos variantes totalmente eléctricas y sistemas de mesa giratoria para producción de múltiples estaciones.

Historia y desarrollo

Las configuraciones de moldeo vertical surgieron como una respuesta práctica a los desafíos de colocación de insertos en los inicios del moldeo por inyección, cuando los operadores necesitaban mejor acceso a la cavidad y un posicionamiento más fiable de los insertos metálicos antes de que el molde se cerrara. Con el tiempo, los fabricantes refinaron el concepto en plataformas verticales dedicadas con mesas giratorias, mesas de transporte y mesas deslizantes para mejorar el rendimiento y reducir el tiempo de inactividad entre la carga y la descarga.

Un hito notable en el desarrollo fue la comercialización de sistemas verticales de mesa giratoria, que permitieron superponer el moldeo y el manejo de insertos en estaciones separadas, mejorando la productividad en la producción de alto mix y piezas pequeñas. Otro paso importante fue la introducción de máquinas verticales totalmente eléctricas, que mejoraron la precisión de posicionamiento, la repetibilidad y la eficiencia energética en comparación con los diseños electrohidráulicos tradicionales. Más recientemente, los OEM han integrado servomotores, controles avanzados y manejo automatizado de insertos para soportar la producción sin luces y ventanas de proceso más ajustadas.

Características clave y descripción técnica

Una máquina de moldeo por inyección vertical suele constar de una unidad de inyección, una unidad de cierre vertical, un sistema de platos o mesa, y una arquitectura de control que coordina el calentamiento, la plastificación, el cierre, la inyección, el enfriamiento y la extracción de la pieza. En muchos diseños, el molde se abre hacia arriba, lo que permite a los operadores o robots colocar los insertos directamente en la cavidad antes del siguiente disparo.

Las características técnicas típicas incluyen:

• Fuerza de cierre: comúnmente de aproximadamente 15 a 160 toneladas en plataformas verticales pequeñas y medianas, con algunas líneas de productos que llegan a 600–3000 kN o rangos aún más amplios según el OEM y la aplicación.
• Configuraciones de mesa: se utilizan ampliamente mesas fijas, deslizantes, de transporte y giratorias para admitir la carga manual, el funcionamiento de doble estación o funciones de molde alternados.
• Orientación de la máquina: tanto la acción de cierre del molde como el eje de inyección se disponen verticalmente en muchos sistemas, aunque algunos diseños utilizan una unidad de inyección horizontal combinada con un cierre vertical.
• Ventaja del proceso: la gravedad ayuda a mantener los insertos en su lugar, lo que es especialmente valioso para el sobremoldeo de contactos eléctricos, insertos roscados, casquillos, terminales y ensamblajes híbridos.

En términos de proceso, las máquinas verticales siguen el mismo ciclo básico de moldeo por inyección que las prensas horizontales: plastificación en el cilindro, cierre del molde, inyección de la masa fundida, compactación, enfriamiento, apertura y eyección de la pieza. La principal diferencia radica en el acceso al molde y el manejo de insertos más que en el principio fundamental de conformado de la masa fundida.

Métricas de producción típicas

Las especificaciones disponibles públicamente varían ampliamente según el tamaño de la máquina y la aplicación, pero la práctica industrial para los sistemas de moldeo por inserción vertical suele situarse dentro de estos rangos aproximados:

Los valores específicos para el tamaño de los copos y la humedad residual después del deshidratado centrífugo no suelen ser relevantes para las máquinas de moldeo por inyección verticales, ya que esas métricas se utilizan en equipos de reciclaje y lavado en lugar de en prensas de inyección.

Tipos y variaciones

Las máquinas de moldeo por inyección verticales se agrupan comúnmente por arquitectura de cierre y mesa:

• Máquinas verticales de mesa fija: adecuadas para operaciones de moldeo por inserción más simples y menor complejidad de automatización.

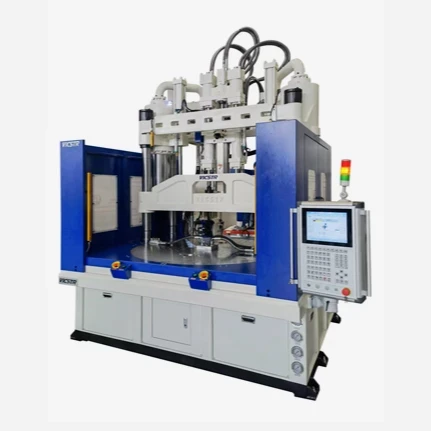

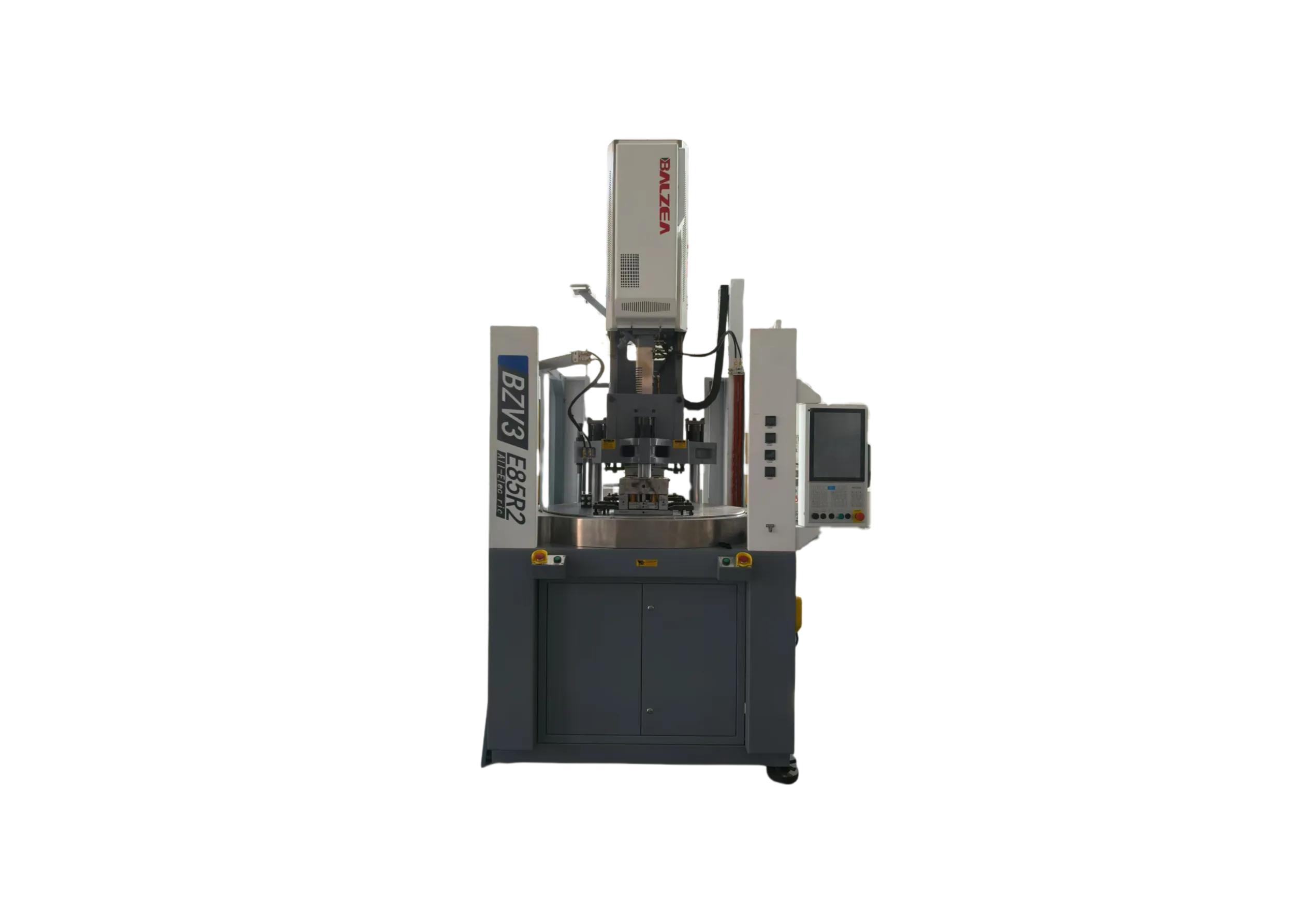

• Máquinas de mesa giratoria: utilizan platos o mesas giratorias para separar las estaciones de carga y moldeo, mejorando la eficiencia del ciclo.
• Máquinas de mesa de transporte: mueven el molde horizontalmente entre estaciones mientras mantienen la geometría de cierre vertical, lo que puede mejorar el acceso del operador.
• Máquinas de mesa deslizante: admiten la carga y descarga de insertos fuera de la zona de inyección para un manejo más seguro y rápido.
• Máquinas verticales totalmente eléctricas: proporcionan alta precisión, operación más limpia y mejor eficiencia energética en relación con los sistemas hidráulicos.
• Máquinas híbridas electrohidráulicas: combinan la fuerza de cierre hidráulica con funciones de inyección eléctricas o controladas por servomotor.

Algunos OEM también ofrecen diseños especializados para moldeo por compresión, prensado o sobremoldeo por inserción en una única plataforma de máquina.

Aplicaciones y usos

Las máquinas de moldeo por inyección verticales son más valiosas donde el ensamblaje de la pieza y el moldeo ocurren juntos, o donde la colocación del componente antes de la inyección es crítica.

Las principales áreas de aplicación incluyen:

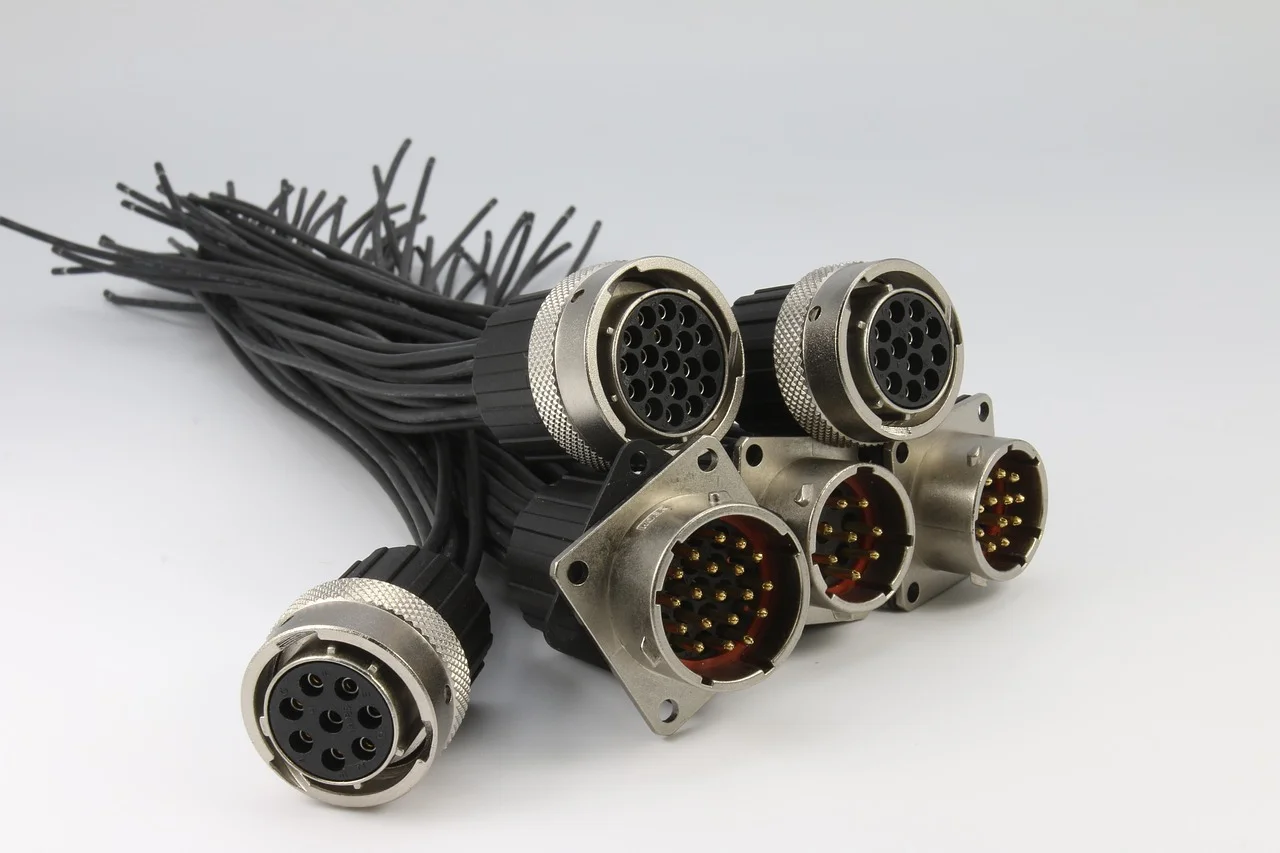

• Electrónica: conectores, carcasas de sensores, terminales, bobinas y componentes relacionados con PCB, donde la colocación precisa de insertos es esencial。
• Automotriz: interruptores, módulos de control, piezas de guarnición interior, sensores y ensamblajes híbridos que combinan plástico con insertos metálicos o conductores.
• Dispositivos médicos: carcasas de instrumentos, empuñaduras, accesorios y componentes que requieren precisión y repetibilidad.
• Bienes de consumo: mangos ergonómicos, controles de electrodomésticos, perillas y piezas funcionales compactas.
• Productos industriales y eléctricos: terminales, interruptores, conectores y carcasas protectoras.

Un caso de uso inadecuado es la producción de piezas de gran volumen y alto tonelaje de commodities, donde las máquinas horizontales suelen ofrecer mejor densidad de automatización, extracción de piezas más estandarizada y mejor economía a escala.

Principio de funcionamiento

El ciclo de la máquina es conceptualmente simple:

1. Plastificación: los pellets entran en la tolva y se funden en el cilindro caliente bajo la acción del tornillo.
2. Cierre: el molde se cierra verticalmente y mantiene el inserto o la cavidad cerrada bajo presión.
3. Inyección: el polímero fundido se fuerza dentro de la cavidad y alrededor del inserto.
4. Compactación y enfriamiento: la pieza se consolida mientras el polímero se contrae y solidifica.
5. Apertura y eyección: el molde se abre verticalmente y la pieza se retira manualmente o mediante robot.

Este arreglo vertical es particularmente efectivo para insertos estables por gravedad, porque el inserto puede descansar naturalmente en la cavidad antes del cierre y es menos probable que se desplace durante el posicionamiento.

Innovaciones tecnológicas y automatización

El desarrollo reciente se ha centrado en el movimiento servoaccionado, el control de proceso de lazo cerrado y la integración de robots para la carga de insertos y el manejo de piezas. Las plataformas de mesa giratoria y de doble estación permiten la superposición entre el moldeo y la carga, lo que mejora la utilización de la máquina y reduce el tiempo no productivo.

La automatización es especialmente importante en:

• Colocación de insertos de alta precisión
• Procesamiento de termoestables y elastómeros
• Inspección en línea y manejo de rechazos
• Sobremoldeo de múltiples componentes
• Células de fabricación sin luces

Los fabricantes avanzados de máquinas también enfatizan los enclavamientos de seguridad, la sincronización de platos y el acceso ergonómico, ya que la interacción del operador con un área de molde vertical puede ser más directa que con sistemas horizontales cerrados.

Aspectos ambientales y de sostenibilidad

Las máquinas verticales pueden apoyar objetivos de sostenibilidad de varias maneras:

• Menor demanda de espacio en el suelo, lo que puede reducir los requisitos de infraestructura de la planta.
• Accionamiento totalmente eléctrico, que puede reducir el consumo de energía en relación con los sistemas hidráulicos.
• Menor desperdicio en el sobremoldeo por inserción, porque el posicionamiento preciso de insertos puede reducir errores y rechazos.
• Compatibilidad con ensamblajes híbridos ligeros, que puede reducir el número de piezas separadas y los pasos de ensamblaje secundario.

Al mismo tiempo, el rendimiento de sostenibilidad depende en gran medida del tipo de máquina, la resina, el diseño del ciclo y el nivel de automatización. Los sistemas hidráulicos siguen siendo comunes donde se necesita una fuerza de cierre muy alta, pero suelen requerir más mantenimiento y pueden consumir más energía que las alternativas eléctricas.

Impacto económico y en el mercado global

Las máquinas de moldeo por inyección verticales ocupan un segmento especializado del mercado de maquinaria de plásticos en lugar de la categoría principal de mayor volumen, pero son estratégicamente importantes en la fabricación de precisión, la tecnología médica, la electrónica y los subensamblajes automotrices. Su valor económico proviene de su capacidad para fusionar moldeo y ensamblaje, reducir el posprocesamiento manual y permitir células de producción compactas con alta integridad de las piezas.

Las ofertas de OEM de empresas como ENGEL, ARBURG, BOY, Sodick, YIZUMI, DESMA y Niigata/Absolute Haitian muestran que el segmento abarca tanto familias de máquinas premium como competitivas en costo, con diferenciación basada en el rango de fuerza, el control de movimiento, la compatibilidad con la automatización y la especialización en moldeo por inserción.

Desafíos actuales e innovaciones

Los principales desafíos técnicos y operativos incluyen:

• Estabilidad del inserto durante la carga y el cierre del molde
• Eficiencia del ciclo cuando aún se utiliza carga manual
• Sensibilidad de la ventana de proceso para el sobremoldeo de paredes delgadas o de precisión
• Seguridad y ergonomía en zonas de trabajo verticales abiertas
• Costo de capital para plataformas de mesa giratoria y totalmente automatizadas

Las innovaciones actuales abordan estos problemas mediante un mejor control servo, herramientas más inteligentes, sistemas de cambio rápido de moldes y inserción robótica. La tendencia es hacia máquinas que combinan precisión, repetibilidad y preparación para la automatización en lugar de maximizar solo la fuerza de cierre.

Perspectivas futuras

El futuro de las máquinas de moldeo por inyección verticales probablemente estará determinado por tres fuerzas principales: la automatización, la eficiencia energética y la integración con células de fabricación híbrida. La demanda debería seguir siendo más fuerte en sectores que dependen de componentes integrados, ensamblajes electromecánicos compactos y piezas de precisión de alto valor.

A más largo plazo, el crecimiento probablemente favorecerá las plataformas totalmente eléctricas e híbridas, el monitoreo digital de procesos y las arquitecturas de máquinas optimizadas para la colocación robótica de insertos y el control de calidad en línea. Las máquinas verticales probablemente seguirán siendo una herramienta de nicho pero técnicamente importante donde la geometría de la pieza, la colocación de insertos y la ergonomía de producción justifiquen un diseño de cierre vertical sobre el moldeo horizontal convencional.
