Rellenos y refuerzo

Introducción

Los rellenos y refuerzos son una amplia clase de additives sólidos utilizados en plásticos para reducir costos, modificar el procesamiento y adaptar el rendimiento, con los efectos más significativos observados en la rigidez, la estabilidad dimensional, la resistencia al calor, el control de la contracción, la conductividad y la apariencia superficial. En la ingeniería de plásticos, filler suele reservarse para materiales particulados relativamente inertes, mientras que reinforcement suele referirse a constituyentes de mayor relación de aspecto o mayor resistencia, especialmente fibras, tejidos, esteras y ciertas partículas tratadas que contribuyen más directamente al soporte de carga y al aumento de la resistencia.

La distinción no siempre es rígida en la práctica industrial, porque muchos materiales ocupan un terreno intermedio como rellenos de refuerzo cuando la forma de la partícula, la relación de aspecto, el tratamiento superficial o la química interfacial les permiten aportar beneficios tanto económicos como mecánicos. Los ejemplos comunes incluyen calcium carbonate, talc, arcilla, mica, silica, glass fiber, carbon fiber, carbon black y una amplia gama de sistemas minerales, orgánicos e híbridos utilizados en thermoplastics, termoestables, elastomers, adhesives y selladores.

Su importancia se extiende a toda la cadena de valor de los plásticos. Los rellenos y refuerzos permiten piezas automotrices más ligeras, materiales de construcción más resistentes, componentes moldeados con mejores dimensiones, compuestos de cable más duraderos y formulaciones mejoradas de barrera o retardantes de llama, al tiempo que respaldan la optimización de costos y las estrategias de circularidad como la reducción de calibre y la composición con contenido reciclado. Al mismo tiempo, crean compensaciones: altas cargas de relleno pueden aumentar la densidad, la viscosidad, la abrasión y la complejidad de reciclabilidad, y algunos sistemas reforzados son difíciles de separar o refundir económicamente al final de su vida útil.

La literatura técnica e industrial reciente enfatiza cada vez más las formulaciones multifuncionales, donde una familia de aditivos mejora simultáneamente el rendimiento mecánico, la estabilidad del procesamiento y los resultados de sostenibilidad. El futuro de los rellenos y refuerzos está por lo tanto estrechamente vinculado a minerales modificados superficialmente, bio-based fibers, nanofillers, flujos de minerales reciclados y compuestos compatibilizados diseñados para menor intensidad de carbono sin sacrificar el rendimiento.

Historia y desarrollo

El uso de rellenos precede a los plásticos modernos e incluye extensores minerales en rubbers, resinas naturales, pinturas y primeros termoestables; los plásticos industriales adoptaron posteriormente estos conceptos a medida que la composición se convirtió en central para la ingeniería de rendimiento de polímeros. Las primeras formulaciones utilizaban minerales económicos principalmente para reducir el costo de la resina, pero el desarrollo de la ciencia de compuestos reveló que el tamaño de partícula, la forma, la dispersión y el control de la interfaz podían producir ganancias sustanciales en rigidez, resistencia al desgaste y estabilidad térmica.

La distinción entre extensores simples y refuerzos verdaderos se volvió más importante a medida que los plásticos estructurales se expandían a aplicaciones automotrices, eléctricas, aeroespaciales y de construcción. La introducción de plásticos reforzados con glass fiber marcó un paso importante para convertir los polímeros en materiales portantes de carga en lugar de meramente decorativos o de bajo esfuerzo.

Más recientemente, el campo se ha orientado hacia minerales tratados superficialmente, química de agentes de acoplamiento, fillers a nanoescala y sistemas híbridos que combinan fibras con fillers particulados. Este cambio refleja una filosofía de diseño más amplia: optimizar la matriz polimérica, la geometría del relleno y la adhesión interfacial en conjunto en lugar de tratar los additives como simples reductores de costo.

Estructura química y propiedades clave

Los rellenos y refuerzos se definen más por la morfología y la función que por una única clase química. Pueden ser:

• Particulados minerales, como calcium carbonate, talc, kaolin, mica, silica y trihidrato de alúmina.
• Refuerzos fibrosos, como glass fiber, carbon fiber, aramid fiber, basalt fiber o natural fibers como lino, cáñamo y yute.
• additives a base de carbono, como carbon black y ciertos carbones conductores.
• Micro- y nano-fillers especializados, incluyendo microesferas de vidrio hueco, nanoclay, nanosilice, derivados de graphene y carbon nanotubes.

Efectos principales en las propiedades

• Aumento del módulo: las partículas y fibras rígidas restringen la movilidad de las cadenas poliméricas, aumentando la rigidez.
• Aumento de la resistencia: las fibras y los rellenos de refuerzo bien unidos transfieren la tensión de la matriz al aditivo.
• Reducción de la contracción y alabeo: los rellenos disminuyen la contracción de la resina durante el enfriamiento o curado.
• Mejora de la estabilidad térmica: las cargas minerales pueden elevar la resistencia a la distorsión por calor y reducir la contribución a la inflamabilidad de la resina orgánica.
• Mejora de la resistencia al desgaste y abrasión: especialmente en aplicaciones de caucho, transportadores y plásticos de ingeniería.
• Comportamiento eléctrico ajustado: carbon black y conductive fillers pueden aumentar la conductividad, mientras que los minerales suelen preservar el aislamiento.

Límites importantes y soluciones

• Pobre retención de impacto a alta carga mineral → aumento de rigidez frágil → usar impact modifiers, fillers de menor relación de aspecto o formulaciones híbridas.
• Mayor viscosidad y procesamiento más difícil → interacción partícula-relleno y mayor resistencia de fusión → usar tratamiento superficial, mejor dispersión, optimización del diseño del tornillo o coupling agents.
• Reducción de elongación y ductilidad → restricción de movilidad de cadenas y concentración de tensiones en interfaces mal unidas → mejorar la adhesión interfacial con silanos, compatibilizers injertados con anhídrido maleico o encolado de fibras.
• Mayor densidad puede compensar las ganancias de aligeramiento → la masa mineral reemplaza al polímero pero no siempre el volumen de manera equitativa → usar microesferas huecas, fibras de baja densidad o niveles de carga optimizados.

Ejemplos típicos de formulación

• Calcium carbonate en polypropylene a aproximadamente 10–30% se usa ampliamente para reducir costos, aumentar la rigidez y mejorar el control dimensional; las partículas actúan como inclusiones rígidas que limitan la deformación de la matriz.
• silica pirogénica a baja carga en adhesives o selladores suele servir como modificador anti-sedimentación y de reología; su alta área superficial crea una red de partículas que eleva la tensión de fluencia y controla el flujo.

Procesos de producción y materias primas

Los rellenos se originan de materias primas extraídas, manufacturadas o derivadas biológicamente.

Rellenos minerales

Los rellenos minerales se producen comúnmente mediante cantería, beneficio, molienda, clasificación y tratamiento superficial. Las materias primas clave incluyen:

• Caliza para calcium carbonate.
• Mineral de talc para minerales de silicato de magnesio en forma de placas.
• Arcilla de kaolin para aluminosilicatos laminares.
• silica y humo de silica de fuentes de quartz o subproductos industriales.
• mica para estabilidad dimensional y mejora de barrera.

Los pasos de procesamiento suelen ser cruciales porque la distribución de tamaño de partícula, pureza, área superficial, contenido de humedad y relación de aspecto influyen fuertemente en el rendimiento.

Refuerzos fibrosos

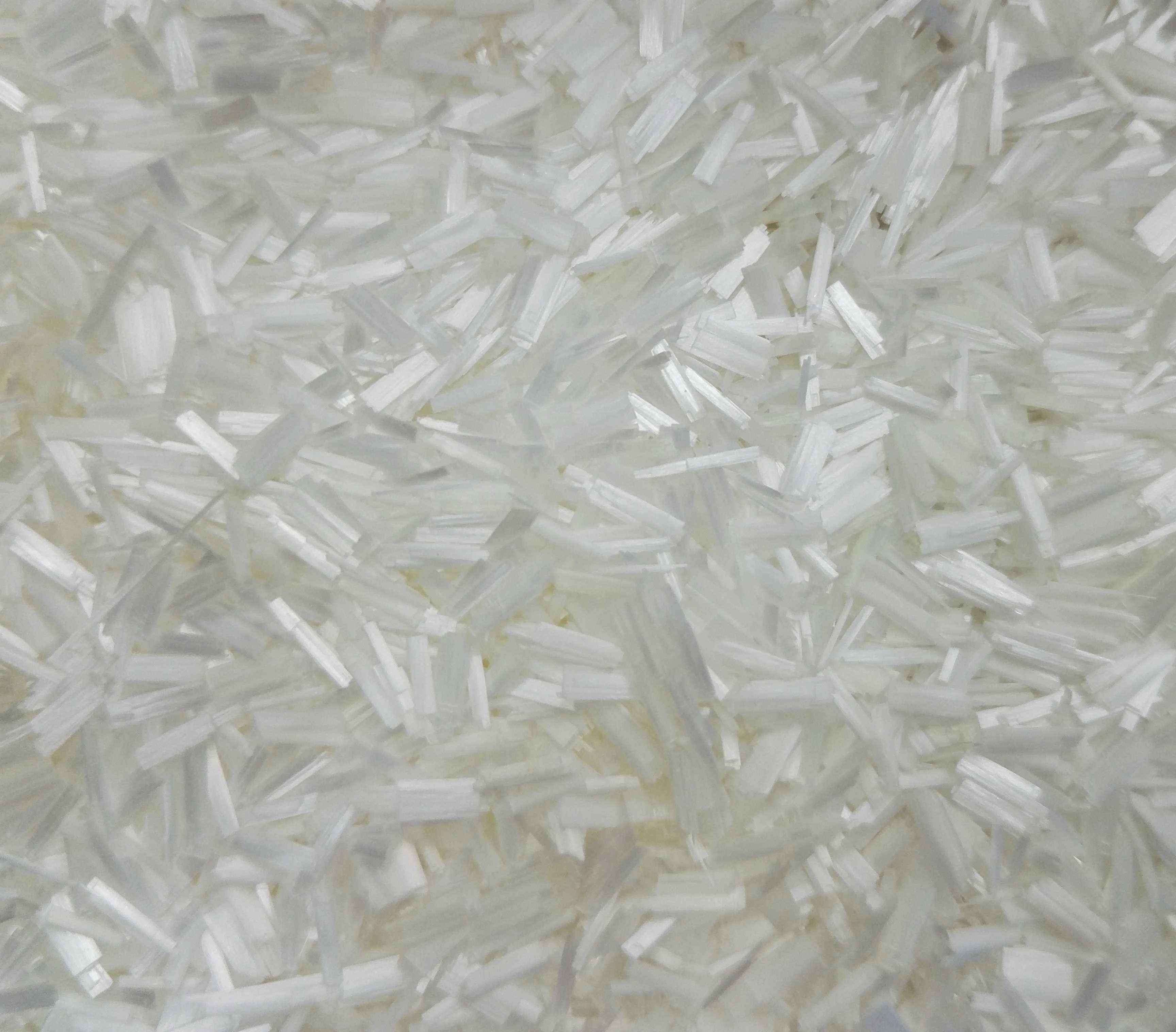

glass fiber se produce fundiendo lotes minerales y estirándolos en fibras continuas o cortadas, seguido de encolado para mejorar el procesamiento y la adhesión. carbon fiber se deriva típicamente de polímeros precursores y se convierte térmicamente en filamentos de alto módulo, mientras que las fibras de aramida y basalto sirven para nichos especializados de alto rendimiento.

Modificación superficial y composición

La mayoría de los sistemas de refuerzo modernos no se usan “tal como se extraen” o “tal como se fabrican”. A menudo son:

• Recubiertos con silanos, estearatos o tratamientos compatibles con polímeros para mejorar el humectado y la unión interfacial.
• Compuestos con coupling agents para reducir el desprendimiento y mejorar la transferencia de tensiones.
• Dispersos mediante extrusión de doble tornillo o mezclado intensivo para garantizar una distribución uniforme y minimizar la aglomeración.

El paso de composición suele ser decisivo: un relleno bien diseñado puede rendir por debajo de su potencial si la dispersión es deficiente, mientras que un relleno modesto puede proporcionar beneficios desproporcionados cuando la química de la interfaz está optimizada.

Aplicaciones y mercados de uso final

Los rellenos y refuerzos se utilizan en prácticamente todos los principales sectores de plásticos porque permiten equilibrar costo, rendimiento y procesabilidad.

Patrones de uso principales por tipo de relleno

• calcium carbonate: ampliamente utilizado en películas, moldeo por inyección, tuberías y perfiles para reducción de costos y aumento de rigidez.
• talc: común en piezas interiores automotrices de polypropylene y carcasas de electrodomésticos por estabilidad dimensional y resistencia al calor.
• glass fiber: refuerzo estándar en thermoplastics de ingeniería y compuestos termoestables donde se requiere alta rigidez y resistencia.
• carbon black: esencial en productos de caucho y también utilizado para protección UV y conductividad en plásticos.
• silica y humo de silica: usados en sistemas de epoxy, selladores y compuestos de alto rendimiento por resistencia, control de contracción y tixotropía.
• mica y kaolin: favorecidos en adhesives, selladores y componentes eléctricos por refuerzo laminar y mejora de barrera.

Un uso inadecuado

• Lentes ópticas altamente transparentes son un uso inadecuado para rellenos y refuerzos convencionales porque la dispersión de partículas o fibras suele reducir la claridad; se prefieren sistemas nanoingenierizados de baja impureza o polímeros de grado óptico sin relleno.

Aspectos ambientales y de sostenibilidad

Los rellenos y refuerzos pueden reducir la fracción total de polímero en una pieza, lo que puede disminuir la demanda de resina y a veces mejorar la eficiencia del material, pero el panorama de sostenibilidad es mixto y altamente dependiente de la aplicación. Una pieza con relleno mineral puede tener menor contenido de polímero, sin embargo, la masa añadida puede aumentar los impactos del transporte, y los compuestos de fibra de vidrio o carbon fiber pueden ser difíciles de reciclar mecánicamente con alta calidad.

Reciclabilidad

• Sistemas termoplásticos con relleno suelen ser más fáciles de reciclar que los compuestos termoestables porque pueden refundirse, aunque la deriva de propiedades tras el reprocesado sigue siendo un desafío.
• Termoestables altamente reforzados pueden requerir downcycling, trituración, reciclaje químico o recuperación en flujos de reciclaje específicos de compuestos.
• Rellenos minerales pueden a veces mejorar la economía del reciclaje mecánico al reducir el contenido de resina, pero una contaminación excesiva o una compatibilización deficiente pueden reducir las propiedades recuperadas.

Alternativas bio-basadas y naturales

natural fibers como lino, cáñamo, yute y fillers a base de celulosa se utilizan cada vez más como opciones de refuerzo renovables de menor densidad, particularmente en piezas interiores automotrices y productos de consumo. Estos materiales pueden ofrecer menor carbono incorporado y buen rendimiento de rigidez-peso, pero la sensibilidad a la humedad, la variabilidad y las limitaciones de durabilidad siguen siendo importantes.

Consideraciones de huella de carbono

• Rellenos minerales pueden reducir la fracción de polímero, pero la cantería, molienda y transporte siguen conllevando cargas ambientales.
• Fibra de vidrio y carbon fiber proporcionan un rendimiento excepcional, pero son intensivos en energía en comparación con muchos sistemas minerales.
• La optimización importa más que la sustitución general: el beneficio ambiental depende de si el aditivo reduce la masa de la pieza, extiende la vida útil o permite un proceso de menor temperatura o menor desperdicio.

Impacto económico y global del mercado

Los rellenos y refuerzos se encuentran entre los additives más influyentes económicamente en plásticos porque afectan directamente el uso de resina, el rendimiento de la pieza y el costo de procesamiento. Los minerales industriales como calcium carbonate, talc, kaolin y silica representan mercados globales de gran volumen vinculados a construcción, embalaje, automoción y bienes de consumo, mientras que glass fiber y carbon fiber respaldan mercados de compuestos de mayor valor.

Los principales productores globales varían según la clase de material, pero el mercado está ampliamente moldeado por grandes proveedores multinacionales de químicos y minerales, compounders especializados y productores de fibras compuestas. La ventaja competitiva suele depender de:

• tamaño de partícula y pureza consistentes,
• tecnología de tratamiento superficial,
• acceso a materia prima local,
• experiencia en composición,
• y soporte técnico específico por aplicación.

Dado que estos materiales están integrados en tantos productos downstream, los cambios en la actividad de construcción, producción de vehículos, demanda de electrodomésticos y gasto en infraestructura pueden influir fuertemente en la demanda de rellenos y refuerzos.

Desafíos actuales e innovaciones

Principales desafíos

• Control de dispersión: los aglomerados pueden actuar como defectos y reducir la resistencia.
• Ingeniería de interfaz: la mala adhesión entre el aditivo y la matriz socava la transferencia de tensiones.
• Desgaste en procesamiento: los rellenos minerales y de vidrio duros aumentan la abrasión de tornillos, dados y moldes.
• Complejidad de reciclaje: las estructuras multimaterial reforzadas con fibra son más difíciles de recuperar económicamente.
• Compensaciones de propiedades: las ganancias de rigidez suelen venir con menor tenacidad o elongación.

Direcciones de innovación

• Rellenos funcionalizados superficialmente que se unen más eficazmente con polímeros específicos.
• Sistemas de refuerzo híbrido que combinan minerales, fibras y impact modifiers para equilibrar rigidez y tenacidad.
• Nanofillers como nanoclay, nanosilice, graphene y carbon nanotubes para rendimiento multifuncional a bajas cargas.
• Compuestos de fibra natural para componentes de menor densidad y menor carbono.
• Materias primas minerales recicladas y circulares que reducen la dependencia de materias primas vírgenes.
• Composición guiada por simulación para optimizar la distribución de tamaño de partícula, orientación y carga para propiedades objetivo.

Perspectivas futuras

El futuro de los rellenos y refuerzos probablemente se definirá por rendimiento por kilogramo, procesabilidad y circularidad más que por la reducción de costos únicamente. En aplicaciones automotrices, eléctricas y de construcción, se espera crecimiento en compuestos que combinen rellenos minerales con interfaces diseñadas para cumplir requisitos térmicos, mecánicos y regulatorios más estrictos.

Varias tendencias probablemente darán forma al campo:

• Más formulaciones multifuncionales que integren refuerzo, resistencia a llama, conductividad y control dimensional en un solo paquete.
• Mayor uso de refuerzos bio-basados donde se pueda gestionar la humedad y la variabilidad.
• Enfoques de diseño para reciclaje que favorezcan compuestos termoplásticos, paquetes de relleno compatibles y arquitecturas de material más simples.
• Mayor demanda de composición de bajo carbono a medida que los clientes evalúan cada vez más los additives por impacto de ciclo de vida, no solo por costo inicial.

Resumen

Los rellenos y refuerzos son auxiliares plásticos esenciales que moldean la economía, la procesabilidad y las propiedades finales de los productos poliméricos. Los rellenos suelen usarse para reducir costos y modificar el comportamiento, mientras que los refuerzos se seleccionan para aportar ganancias sustanciales en resistencia y rigidez, aunque muchos sistemas modernos superponen estas categorías mediante ingeniería de interfaz y control de morfología. Su papel seguirá siendo central a medida que los fabricantes de plásticos busquen materiales más ligeros, más resistentes, más funcionales y más reciclables en los mercados de uso final globales.

Referencias

• •

  What's the difference?™ Fillers & reinforcements. (2022, January 19). Avient. https://www.avient.com/resource-center/knowledge-base/article/what-s-difference-fillers-reinforcementsLink

• •

  Part one polymers and fillers. (n.d.). Wiley-VCH. https://application.wiley-vch.de/books/sample/3527323619_c01.pdfLink

• •

  Composite fillers and reinforcements selection guide. (2025, January 1). GlobalSpec. https://www.globalspec.com/learnmore/materials_chemicals_adhesives/composites_textiles_reinforcements/fillers_reinforcementsLink

• •

  Differences of reinforcing agents and fillers. (2025, January 14). Goyenchemical. https://www.goyenchemical.com/en/product/differences-and-classifications-of-reinforcing-agents-and-fillers/Link

• •

  The role of fillers and reinforcements in plastics. (2006, December 5). Taylor & Francis. https://www.tandfonline.com/doi/abs/10.1080/03602557608063110Link

• •

  Matrix, reinforcements, fillers, and applications [PowerPoint slides]. (2026, March 5). SlideShare. https://www.slideshare.net/slideshow/comprehensive-overview-of-polymer-composites-matrix-reinforcements-fillers-and-applications/286350257Link

• •

  Fillers and reinforcing agents. (2025, January 1). Pollen. https://www.pollen.am/fillers_general_introduction/Link

• •

  Reinforcing filler: An overview. (n.d.). ScienceDirect. https://www.sciencedirect.com/topics/engineering/reinforcing-fillerLink

• •

  Fillers and reinforcements for plastics. (n.d.). American Chemical Society. https://pubs.acs.org/doi/pdf/10.1021/ba-1974-0134.ch001Link

• •

  Fibers are the reinforcement [Lecture notes]. (n.d.). NPTEL. https://archive.nptel.ac.in/content/storage2/courses/105108124/pdf/Lecture_Notes/LNm2.pdfLink

• •

  Fillers for enhanced performance. (n.d.). Tangram Technology. https://tangram.co.uk/wp-content/uploads/Plastics-Topics-Fillers-for-enhanced-performance.pdfLink

• •

  Introduction to fillers. (n.d.). IIT Kharagpur. http://www.idr.iitkgp.ac.in/xmlui/bitstream/handle/123456789/945/NB14332_Introduction.pdf?sequence=4&isAllowed=yLink

• •

  The design of novel strong, stiff and tough polymer composites [Doctoral thesis]. (n.d.). Nottingham Trent University. https://irep.ntu.ac.uk/id/eprint/46459/1/Thesis%20-%20Isaiah%20Fasanya%20N0666228_2021.pdfLink

• •

  A review on reinforcing rubber goods for different valuable applications. (n.d.). Egyptian Journal of Chemistry. https://ejchem.journals.ekb.eg/article_275504_8a427985a02bfdce30120187a8c690e9.pdfLink

• •

  Plastics molding & manufacturing/Plastic additives. (2022, January 1). Wikibooks. https://en.wikibooks.org/wiki/Plastics_Molding_&_Manufacturing/Plastic_AdditivesLink

• •

  16-Polymer additives. (2025, May 3). Scribd. https://www.scribd.com/document/502312226/16-POLYMER-ADDITIVESLink

• •

  PDF Classification of composites based on geometry of reinforcement [Lecture notes]. (n.d.). Farabi University. https://farabi.university/storage/files/33331358576911c11ba9cf4134728884_Lecture%202.pdfLink

• •

  Filler – Knowledge and references. (2019, September 1). Taylor & Francis. https://taylorandfrancis.com/knowledge/Engineering_and_technology/Materials_science/Filler/Link

• •

  Additives, fillers, and reinforcements. (2025, May 18). Scribd. https://fr.scribd.com/document/37411143/afreLink

• •

  The influence of fillers on the reinforcement capabilities. (2025, June 27). PMC. https://pmc.ncbi.nlm.nih.gov/articles/PMC12252313/Link

• •

  (a) What are fillers and reinforcing agents? (b) What is their purpose? (2025, January 1). Homework.Study.com. https://homework.study.com/explanation/a-what-are-fillers-and-reinforcing-agents-b-what-is-their-purpose.htmlLink

• •

  Injection molding: Filler & reinforcement in plastics. (n.d.). Ji-Horng. https://www.ji-horng.com/plastic-injection-molding-filler-and-reinforcementLink

• •

  Kaolin applications in adhesives and sealants. (2020, May 9). Jinyang Kaolin. http://www.jinyangkaolin.net/page5?_l=en&article_id=135Link

• •

  Silica fume microsilica (white) [PDF]. (n.d.). IMIMG. https://5.imimg.com/data5/SELLER/Doc/2025/5/515334720/OI/QT/AW/236/silica-fume-microsilica-white.pdfLink

• •

  Types of reinforcement in composites [PDF]. (2026, April 21). Scribd. https://www.scribd.com/document/804202811/Areviewoncomposites-Selectionanditsapplications-3Link

• •

  Polymer composites: Reinforcing fillers. (n.d.). Wiley. https://onlinelibrary.wiley.com/doi/abs/10.1002/0471440264.pst130.pub2Link

• •

  Reinforcement fillers for elastomers: Advanced material. (2025, November 10). CFI Carbon Products. https://www.cficarbonproducts.com/reinforcement-fillers-for-elastomers/Link

• •

  Plastic fillers: Glass, carbon, and mineral-filled. (2025, July 18). Fictiv. https://www.fictiv.com/articles/plastic-fillers-for-injection-moldingLink

• •

  Materials - Additives and fillers. (2018, March 6). Discover Composites. https://discovercomposites.com/what-are-composites/materials/additives-and-fillers/index.htmlLink

• •

  Selecting fillers and extenders for adhesives and sealants. (2026, April 30). SpecialChem. https://www.specialchem.com/adhesives/guide/fillers-and-extenders-for-adhesive-sealant-formulationLink

• •

  Filler application: An overview. (2016, October 10). ScienceDirect. https://www.sciencedirect.com/topics/engineering/filler-applicationLink

• •

  How to reinforce plastics using polymer additives? (2024, August 21). SpecialChem. https://www.specialchem.com/polymer-additives/guide/reinforced-plasticLink

• •

  Theory and mechanisms of filler reinforcement in natural rubber. (2013, December 5). RSC Books. https://books.rsc.org/books/edited-volume/1042/chapter/857478/Theory-and-Mechanisms-of-Filler-Reinforcement-inLink

• •

  Biomedical applications of polymer-composite materials using fuzzy ARAS method [PDF]. (n.d.). Rest Publisher. https://restpublisher.com/wp-content/uploads/2026/02/Biomedical-Applications-of-Polymer-Composite-Materials-using-Fuzzy-ARAS-Method.pdfLink

• •

  Influence of filler material on properties of fiber-reinforced. (2022, January 1). De Gruyter. https://www.degruyterbrill.com/document/doi/10.1515/epoly-2022-0080/htmlLink

• •

  Filler. (2004, June 12). Cameo. https://cameo.mfa.org/wiki/FillerLink

• •

  Study on filler reinforcement in polymer matrix composites – A review. (n.d.). ScienceDirect. https://www.sciencedirect.com/science/article/abs/pii/S2214785323034843Link

• •

  Study of the mechanisms of filler reinforcement in elastomer. (2014, July 14). ACS Publications. https://pubs.acs.org/doi/10.1021/ma500947gLink

• •

  Filler (materials). (2007, July 27). Wikipedia. https://en.wikipedia.org/wiki/Filler_(materials)Link
