معدات قياس واختبار الخصائص البصرية

مقدمة

معدات القياس والاختبار للخصائص البصرية تشمل الأجهزة المستخدمة لقياس كيفية تفاعل الضوء مع المواد والمكونات والأنظمة البصرية الكاملة. في صناعة البلاستيك، تعد هذه الأدوات ضرورية للتحقق من الشفافية والضبابية واللمعان واللون ومعامل الانكسار والنفاذية والانعكاسية والتشتت والانكسار المزدوج وأداء الطلاء في المنتجات مثل الأفلام والألواح والعدسات وأجزاء العرض والألياف البصرية والمكونات الفوتونية.

يمتد المجال من أجهزة القياس البسيطة في الإنتاج ومقاييس الطيف المكتبية إلى أجهزة التداخل المتقدمة ومقاييس الإهليلجية ومقاييس الانعكاسية ومقاييس الزوايا وأجهزة OTDR وأنظمة اختبار الفوتونيات المتكاملة. وقد زادت أهميتها مع انتشار البوليمرات البصرية عالية الجودة والأفلام الحاجزة متعددة الطبقات وبصريات LED وإضاءة السيارات والألياف البصرية والمكونات المقولبة بدقة، حيث يمكن أن تؤثر الاختلافات الصغيرة في السلوك البصري مباشرة على جودة المنتج وأدائه في الاستخدام النهائي.

تاريخياً، تطور القياس البصري من القياس الطيفي الكلاسيكي والمجهرية إلى المترولوجيا غير التلامسية الآلية للغاية، ثم إلى الأنظمة المتحكم بها رقمياً للفوتونيات شبه الموصلة وشبكات الألياف والتحكم في الجودة الصناعية. تجمع الأنظمة الحالية بشكل متزايد بين مستشعرات البصرية والروبوتات وتحليلات البيانات وبرمجيات المعايرة، بينما يتشكل التطور المستقبلي من خلال الفحص داخل الخط واتصال الصناعة 4.0 والمتطلبات الأكثر صرامة لكفاءة الطاقة ودورية المواد.

التاريخ والتطور

ركز الاختبار البصري المبكر في التصنيع على القياس الطيفي الأساسي والفحص البصري وطرق المقارنة اليدوية للزجاج والعدسات والبلاستيك الشفاف. مع توسع بصريات البوليمرات بعد منتصف القرن العشرين، دفع الحاجة إلى تحكم أكثر دقة في النفاذية والانكسار المزدوج وشكل السطح إلى اعتماد مقاييس الطيف والمستقطبات البصرية وأجهزة التداخل وأجهزة اللمعان/الضبابية.

شكلت عدة معالم المجال الحديث:

• أتاح تسويق مقياس الطيف UV-Vis-NIR القياس الروتيني للنفاذية والامتصاص والانعكاسية عبر نطاقات واسعة من الأطوال الموجية للبوليمرات والطلاءات والأفلام.
• قدم اعتماد التداخلية تقييماً تحت الطول الموجي لشكل السطح وخطأ الموجة الأمامية وهندسة العدسة، مما حسّن التحكم في البصريات المقولبة والتجميعات الدقيقة.
• أدى نمو اتصالات الألياف البصرية إلى الطلب على أجهزة OTDR وعدادات القدرة البصرية وعدادات الطول الموجي ومحطات اختبار المكونات للتركيب والصيانة والتحقق من التصنيع.

في العقود الأخيرة، أصبحت أنظمة الاختبار أكثر نمطية وآلية، مما يسمح للمصنعين بدمج مصادر الضوء والمفاتيح والمخففات والكواشف والبرمجيات في خطوط إنتاج قابلة للتكرار للفحص عالي الإنتاجية.

الخصائص الرئيسية والنظرة التقنية العامة

يعتمد قياس الخصائص البصرية على كيفية تعديل العينة للضوء من خلال النفاذية والانعكاسية والامتصاص والتشتت وتغيير الاستقطاب أو إزاحة الطور. يعتمد الجهاز المختار على الخاصية المعنية ونطاق الطول الموجي وهندسة العينة والدقة المطلوبة وبيئة الإنتاج.

مبادئ القياس الرئيسية

• مقياس الطيف يقيس النفاذية الطيفية والانعكاسية والامتصاص، غالباً عبر نطاقات UV والمرئي وIR.
• التداخلية تقيس تسطح السطح وخطأ الموجة الأمامية وتغير السماكة والهندسة من خلال تحليل هامش التداخل.
• الإهليلجية تحدد سماكة الأغشية الرقيقة ومعامل الانكسار من تغيرات الاستقطاب عند الانعكاس.
• مقياس الانعكاسية واختبار OTDR يحدد الأعطال والخسائر والانقطاعات على طول الألياف البصرية والموصلات.
• قياس الزاوية الضوئية وقياس التشتت يميز توزيع الضوء الزاوي والضبابية واللمعان وسلوك التشتت ثنائي الاتجاه.

فئات الأجهزة النموذجية وملاحظات الأداء

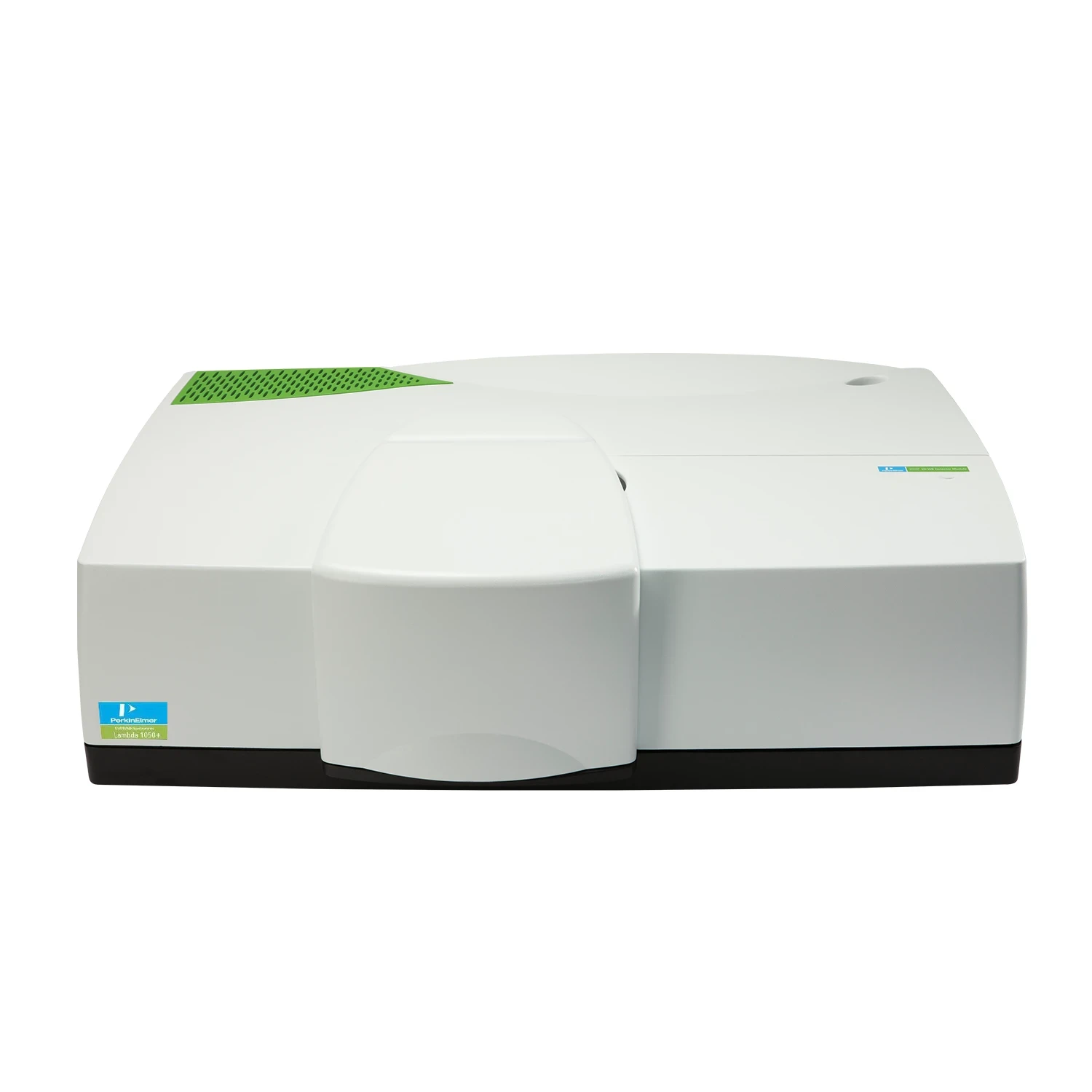

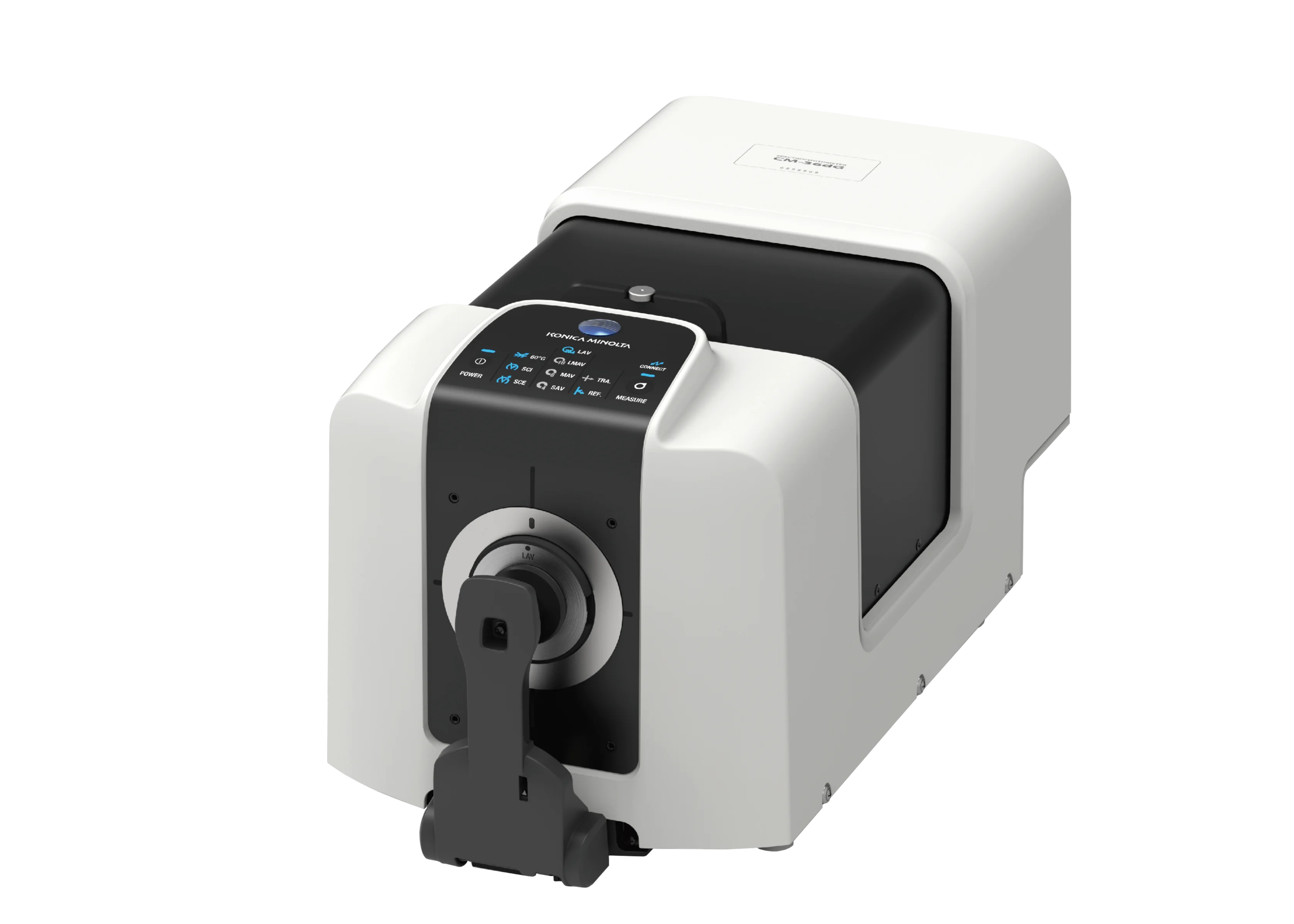

• مقاييس الطيف: شائعة في مختبرات البوليمرات والطلاءات؛ تغطي أنظمة UV-Vis-NIR النموذجية تقريباً 200–2,500 نانومتر، مع استخدام كرات التكامل للقياسات المنتشرة ونصف الكروية الكلية.

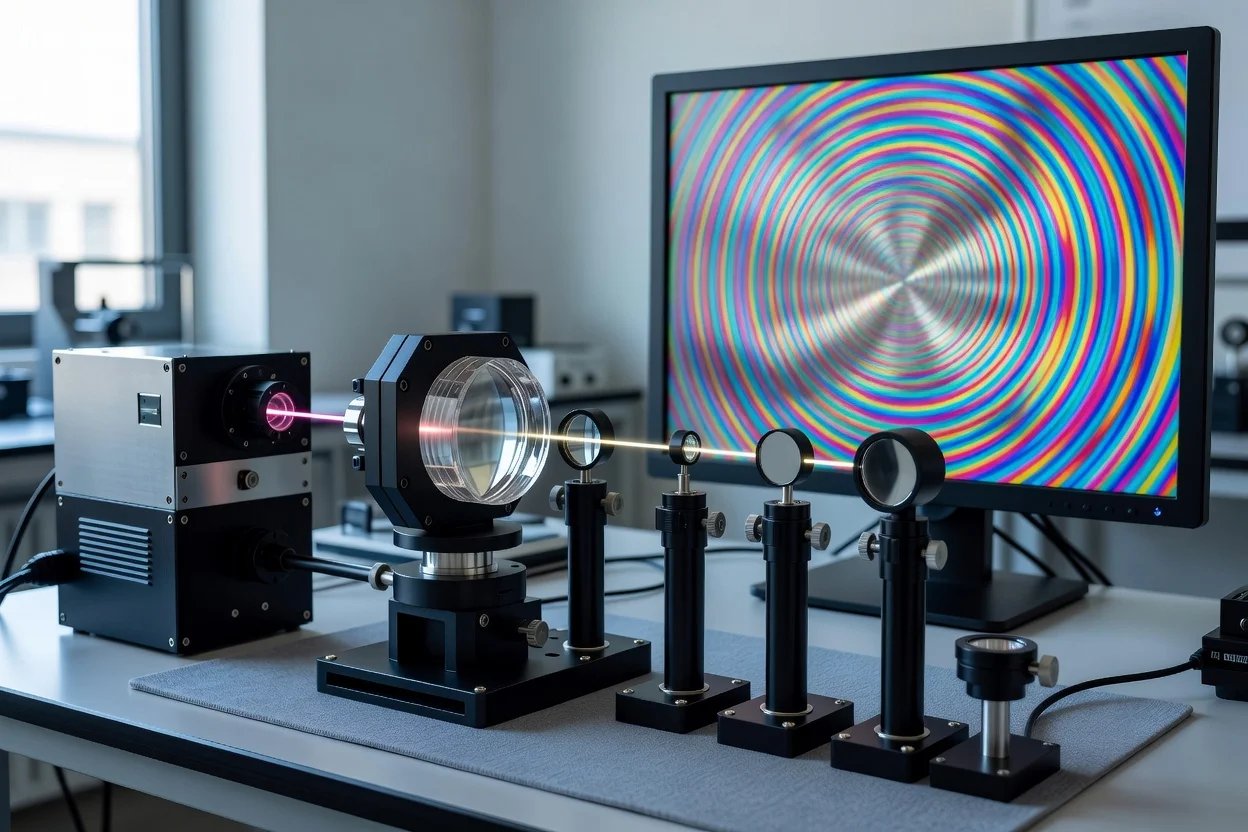

• أجهزة التداخل: تستخدم للبصريات عالية الدقة والعدسات والأسطح المصقولة؛ تستخدم أجهزة التداخل بالضوء الأبيض وأنظمة فيزو على نطاق واسع لمترولوجيا شكل السطح والخشونة.
• عدادات القدرة البصرية ومصادر الضوء: تستخدم في الألياف البصرية والفوتونيات وتأهيل الليزر لفقدان الإدراج واستقرار الخرج ومعايرة القدرة.

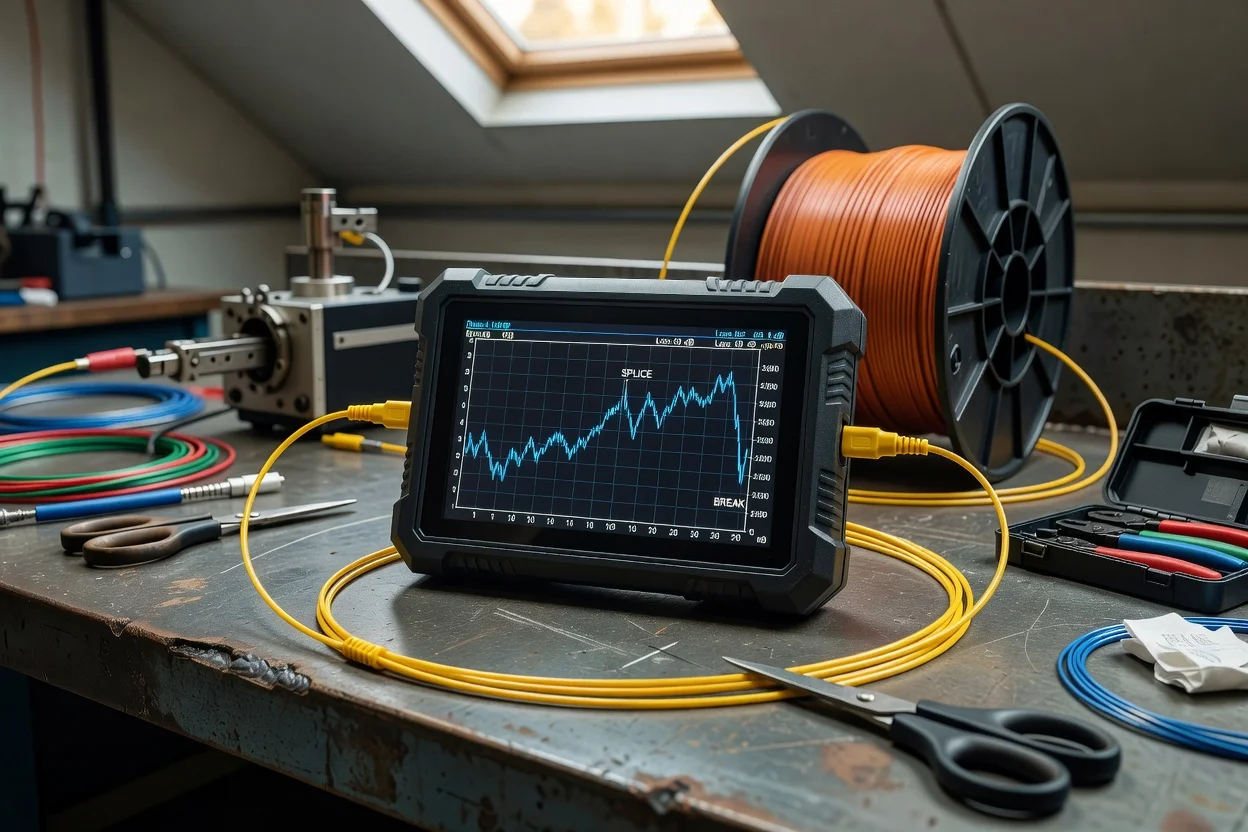

• أجهزة OTDR: تستخدم لرسم خريطة فقدان الألياف وتحديد الوصلات والكسور والأحداث الانعكاسية على طول الروابط الطويلة.
• مقاييس الانعكاسية عالية الدقة: تستخدم للكشف عن الشقوق الدقيقة وفجوات الموصلات والعيوب في الفوتونيات السيليكونية وتجميعات الألياف.
• محطات اختبار MTF: تستخدم لتقييم أداء التصوير للعدسات والتجميعات البصرية من خلال قياس دالة نقل التباين.

المعايير الكمية

• في مختبرات المواد البصرية، يتم إجراء قياسات الانعكاسية والنفاذية عادةً من 0.2 إلى 2.5 ميكرومتر للتوصيف UV-Vis-NIR.
• تستخدم أنظمة اختبار OTDR والمكونات البصرية لتحديد موقع الأعطال وتوصيف الفقدان في شبكات الألياف، مع منصات نمطية تدمج المصادر والمخففات وعدادات القدرة والمفاتيح وSMUs للاختبار الآلي.
• تدعم محطات الاختبار البصري الصناعية عادةً قياس القدرة البصرية المطلقة والنسبية عبر نطاقات ديناميكية واسعة وتتبع انحراف الطول الموجي ودقة طيفية كافية لرصد النطاقات الجانبية وهيكل الوضع.
• بالنسبة لمترولوجيا السطح التداخلية، غالباً ما تقيس الأنظمة الحديثة شكل السطح على مقياس تحت الطول الموجي، مما يتيح مراقبة جودة البصريات الدقيقة والعناصر البصرية المقولبة.

تحضير العينة والمعايرة

يعتمد الاختبار البصري الدقيق على معايير المعايرة والمواد المرجعية والإضاءة المستقرة والهندسة المتحكم بها والتحكم البيئي. تستخدم العديد من الأنظمة كرات التكامل والكواشف المرجعية ومعايير الطول الموجي وخدمات المعايرة القابلة للتتبع لتحسين التكرار والارتباط بين المختبرات.

الأنواع والاختلافات

في معالجة البلاستيك، الاختلافات الأكثر صلة هي:

• أجهزة المختبر للبحث والتطوير والصياغة والتأهيل
• شاشات العمليات داخل الخط للتحكم المستمر في الإنتاج
• أجهزة الاختبار الميدانية المحمولة للتركيب والصيانة والتحقق في الموقع
• منصات متعددة المحطات الآلية لاختبار المكونات عالية الحجم والتتبع

التطبيقات والاستخدامات

يستخدم اختبار الخصائص البصرية حيثما يجب أن تتحكم منتجات البوليمر في الضوء بدقة أو تحافظ على اتساق المظهر.

• أفلام وألواح التغليف: تساعد قياسات الضبابية واللمعان والوضوح وتوحيد طبقة الحاجز في التحكم في المظهر والقابلية للقراءة.
• مكونات السيارات: يتحقق اختبار العدسات وموجهات الضوء وأغطية الأجهزة والزخارف الداخلية من النفاذية واللون وجودة السطح.
• الأجهزة الطبية: يدعم الفحص البصري العلب الشفافة والبصريات التشخيصية والمكونات ناقلة الضوء التي تتطلب الاتساق البعدي والبصري.
• إلكترونيات المستهلك: تعتمد أغطية العرض ولوحات الناشر والأجزاء المتعلقة بالكاميرا على تشتت منخفض ونفاذية متحكم بها وسلوك انكسار مستقر.
• الألياف البصرية والفوتونيات: تدعم أجهزة OTDR وعدادات القدرة وعدادات الطول الموجي ومحللات المكونات بناء الشبكات وصيانتها.
• البصريات المقولبة بدقة: تتحقق أجهزة التداخل ومحطات MTF من دقة السطح وجودة التركيز وأداء الصورة.

الاستخدام غير المناسب هو البلاستيك الهيكلي الخشن شديد العتامة الغني بالحشو، حيث يقتصر المترولوجيا البصرية عادةً على فحوصات المظهر بدلاً من توصيف نقل الضوء التفصيلي، لأن المادة لا تنقل ما يكفي من الضوء لتكون العديد من الاختبارات البصرية القياسية ذات معنى.

الدور في معالجة البلاستيك

في تصنيع البلاستيك، لا يقتصر الاختبار البصري على الجزء النهائي. بل يستخدم أيضاً للتحكم في:

• جودة الراتنج، بما في ذلك التلوث وانحراف اللون
• تأثيرات معالجة الذوبان، مثل التدهور الذي يغير الوضوح أو الاصفرار
• الانكسار المزدوج الناتج عن التوجيه في الأفلام والألياف والأجزاء المقولبة
• التصاق الطلاء وسماكته، خاصة للطبقات الحاجزة والوظيفية
• عيوب السطح، بما في ذلك الخدوش والضبابية والتشوه المرتبط بالغرق والخشونة الدقيقة

بالنسبة للبوليمرات البصرية عالية الجودة، تكون العلاقة بين ظروف المعالجة والأداء البصري قوية بشكل خاص: يمكن أن يؤثر ملف درجة الحرارة وزمن الإقامة وتلميع القالب ومعدل التبريد وضغط التعبئة جميعها على النفاذية والانكسار المزدوج وتشتت السطح.

الابتكارات التكنولوجية والأتمتة

تتكامل أنظمة الاختبار البصرية الحديثة بشكل متزايد مع الروبوتات والرؤية الآلية والمعايرة المدفوعة بالبرمجيات وقابلية التتبع لقواعد البيانات. في بيئات الإنتاج، يمكن للأنظمة الآلية تسلسل العينات وقياس قنوات متعددة وتصنيف نتائج النجاح/الفشل في ثوانٍ.

تشمل الابتكارات الرئيسية:

• منصات الاختبار النمطية التي تجمع المصادر والمخففات والمفاتيح والكواشف والمحللات في سير عمل واحد.
• مقياس الانعكاسية عالي الدقة للكشف عن العيوب في الهياكل البصرية الدقيقة والموصلات.
• التحليل الطيفي الرقمي لتفسير أسرع للسلوك المعتمد على الطول الموجي.
• المترولوجيا في الموقع وداخل الخط للتحكم المستمر في الجودة بدلاً من الفحص في نهاية الخط.
• تكامل البرمجيات للتحكم الإحصائي في العملية واكتشاف الاتجاهات والصيانة التنبؤية.

الجوانب البيئية والاستدامة

يدعم الاختبار البصري الاستدامة من خلال تقليل الخردة والكشف المبكر عن العيوب وتحسين عمر المنتج من خلال مراقبة جودة أكثر صرامة. في بصريات البلاستيك، يمكن أن يقلل القياس الأفضل للضبابية وانحراف اللون وأداء الطلاء من الأجزاء المرفوضة ويحسن كفاءة المواد.

تشمل الفوائد ذات الصلة بالاستدامة:

• تقليل نفايات المواد من خلال الكشف المبكر عن انحراف العملية
• توفير الطاقة من دورات المعالجة والطلاء والفحص المحسنة
• عمر منتج أطول عند التحقق من صحة المكونات البصرية للأداء المستقر
• دعم الاقتصاد الدائري من خلال توصيف البوليمرات المحتوية على مواد معاد تدويرها وتقييم الاحتفاظ بالخصائص بعد إعادة المعالجة

في الوقت نفسه، تتطلب بعض الأجهزة بيئات متحكم بها أو غازات معايرة أو مصادر ضوء عالية الطاقة، لذا يعتمد ملف استدامتها العام على معدل الاستخدام والصيانة ومدى تقليلها للخردة في المراحل اللاحقة.

التأثير الاقتصادي والسوق العالمي

يرتبط الطلب على معدات الاختبار البصري بنمو الفوتونيات واتصالات الألياف والتغليف المتقدم وإضاءة السيارات والبصريات الطبية والبصريات البوليمرية الدقيقة. يتميز السوق بمزيج من موردي المترولوجيا العامة والبائعين المتخصصين للغاية الذين يخدمون تطبيقات ضيقة مثل اختبار العدسات وفحص الموصلات أو شهادة الألياف.

بالنسبة لمصنعي البلاستيك، غالباً ما يُبرر الاستثمار في الاختبار البصري من خلال:

• انخفاض معدلات الرفض،
• تطوير عمليات أسرع،
• الامتثال الأكثر صرامة للمواصفات،
• قابلية تتبع أفضل للعملاء،
• والوصول إلى تطبيقات بصرية ذات قيمة أعلى.

نظراً لأن هذه الأنظمة قد تكون كثيفة رأس المال، غالباً ما يعتمد المعالجون الأصغر على المختبرات المشتركة أو الاختبار التعاقدي أو خدمات التأهيل المدعومة من البائعين.

التحديات والابتكارات الحالية

تبقى عدة تحديات تقنية مركزية:

• يمكن أن تكون قابلية تكرار القياس محدودة بسبب درجة الحرارة والاهتزاز والضوء الشارد ووضع العينة وتقنية المشغل.
• يظل الارتباط بين المختبرات صعباً عند استخدام أشكال هندسية مختلفة أو نطاقات أطوال موجية أو معايير معايرة.
• قد تظهر البصريات البوليمرية المعقدة تباين الخواص أو التشتت أو الانكسار المزدوج الناتج عن الإجهاد مما يعقد التفسير.
• يجب أن يوازن الفحص داخل الخط بين السرعة والدقة والمتانة الخوارزمية.

تعالج الابتكارات الحالية هذه التحديات من خلال:

• تتبع معايرة أفضل،
• كواشف نطاق ديناميكي أعلى،
• أتمتة متعددة القنوات أسرع،
• تصنيف العيوب بمساعدة الذكاء الاصطناعي،
• وتكامل أكثر صرامة مع أنظمة تنفيذ التصنيع.

النظرة المستقبلية

من المرجح أن يركز التطور المستقبلي على المترولوجيا البصرية داخل الخط والتوائم الرقمية للعمليات البصرية وخلايا الاختبار الآلية بالكامل التي تجمع بين القياس والتحليلات والتحكم بالتغذية الراجعة. في معالجة البلاستيك، سيكون هذا مهماً بشكل خاص للبصريات المقولبة والتغليف الشفاف والمكونات الطبية والمواد المحتوية على مواد معاد تدويرها والتي قد تختلف خصائصها البصرية بشكل أوسع من الراتنجات العذراء.

من المرجح أن تكون ثلاثة اتجاهات مؤثرة بشكل خاص:

• الاستخدام الأكبر لـمستشعرات داخل الخط للتحكم المستمر في النفاذية والضبابية والانكسار المزدوج
• التبني الأوسع لمنصات اختبار الفوتونيات الآلية في إنتاج الألياف والاستشعار والربط البصري
• تأهيل أكثر ارتباطاً بالاستدامة للبوليمرات المعاد تدويرها والقائمة على المواد الحيوية، حيث يشكل الاتساق البصري عائقاً رئيسياً أمام التطبيقات الفاخرة

الاتجاه العام للمجال نحو أنظمة قياس أسرع وأكثر تكاملاً وأكثر غنى بالبيانات تربط الجودة البصرية مباشرة بالتحكم في العملية وقيمة المنتج.
