引言
热性能测量和测试设备包括实验室和生产导向的仪器，用于确定材料如何储存、传递和耗散热量。在塑料加工中，这些仪器对于配方开发、树脂鉴定、绝缘设计、热管理和质量控制至关重要，因为热导率、热扩散率、比热容和热容率强烈影响加工行为和最终使用性能。
该领域包括稳态仪器（在建立稳定的温度梯度后测量热流）和瞬态仪器（从材料对热脉冲或变化热场的短期响应推断热性能）。常见系统包括用于绝缘材料的热流计、用于聚合物和复合材料的瞬态平面源平台、用于液体和多孔介质的瞬态热线和瞬态线源装置，以及用于高导电性固体扩散率聚焦测试的激光闪光分析仪。
对于塑料，这些仪器尤其相关，因为聚合物热行为通常对结晶度、填料负载、取向、湿度和各向异性敏感。这使得热性能测试不仅在研发中具有价值，而且在化合物、泡沫、包装、建筑产品、电气元件以及用于电子和汽车应用的导热塑料的生产控制中也具有价值。
该技术已从缓慢的手动稳态方法发展为更快、更自动化的平台，能够测试更广泛的样品类型并减少试样制备。最近的商业系统强调无损测试、更宽的温度覆盖范围、标准合规性和自动化数据分析，而可持续性问题推动了对支持轻量化、节能材料和循环经济产品设计的仪器的需求。
历史与发展
热性能测试的发展遵循了材料科学中热分析的更广泛成熟。早期实验室实践严重依赖稳态导率方法，其中在试样上施加已知的温度差，并在达到平衡后测量热流。这些方法为用于绝缘和建筑材料的现代防护热板和热流计系统奠定了基础。
采用瞬态方法是一个重大进步，它使难以在稳态下稳定或需要最少样品制备的材料的测试更快、更通用。瞬态平面源方法对聚合物和复合材料特别有影响，因为它可以在单一平台上测量热导率、扩散率和比热容，并由ISO 22007-2及相关方法标准化用于塑料。
另一个重要里程碑是激光闪光分析的扩展，用于在宽温度范围内（包括先进固体的高温）进行热扩散率分析。与此同时，用于液体、糊状物、粉末和薄膜的仪器扩大了热表征的实际范围，并使热测试更适用于电子、建筑材料和工程聚合物系统。
技术概述
根据材料形式、导电率范围、温度范围、所需精度和通量选择热性能仪器。在与塑料相关的工作中，通常最重要的测量量是：
- 热导率：热量通过材料的速率，通常以 W/m·K 表示。
- 热扩散率：材料温度响应热输入变化的速度。
- 比热容：将单位质量的温度升高一度所需的热量。
- 热容率：材料与周围环境交换热量的能力，在表面接触应用中很有用。
主要测量原理
| 方法 | 原理 | 典型优势 | 典型局限 |
|---|---|---|---|
| 稳态 | 在稳定温度梯度下测量样品上的热流 | 对绝缘和低导电率材料的高精度 | 测试时间较长，试样需求较大 |
| 瞬态平面源 (TPS) | 基于传感器的热脉冲和温度响应分析 | 快速、多功能，适用于固体、糊状物、粉末和某些液体 | 需要良好的热接触和仔细的样品设置 |
| 瞬态热线 (THW) | 加热线同时充当源和传感器 | 适用于液体和低粘度介质 | 不太适合刚性固体几何形状 |
| 瞬态线源 (TLS) | 针探针测量原位瞬态响应 | 适用于土壤、聚合物和多孔材料 | 几何形状和接触条件影响很大 |
| 激光闪光分析 (LFA) | 短热脉冲后测量后侧温度上升 | 适用于扩散率，宽温度范围 | 通常需要圆盘形试样和导热率的后处理 |
典型性能范围和基准
- 热导率范围：现代瞬态平台可覆盖从绝缘级材料到高导电性固体，某些系统可从极低值扩展到超过 1000 W/m·K 的专用配置。
- 激光闪光温度范围：商业系统可从约 -150°C 至 2800°C 运行，具体取决于型号和炉子设置。
- 热流计温度范围：用于绝缘和建筑材料的常见系统通常覆盖约 -20°C 至 300°C 或更窄的应用特定窗口。
- 瞬态平面源测试时间：许多测试在几分钟内完成，支持研究工作流程和质量控制。
- 通量：批量通量在很大程度上取决于自动化，但瞬态仪器通常比经典稳态方法快得多。
对于塑料和聚合物复合材料，仪器通常需要适应由纤维取向、层状结构或泡沫形态引起的各向异性。这在用于外壳、热扩散器、电池组件和电子封装的导热塑料中尤为重要。
类型和变体
稳态系统
这些仪器广泛用于绝缘产品、建筑材料、包装和组件。在标准化可比性和低导电率精度比速度更重要的场合，它们受到青睐。
常见形式包括：
- 用于绝缘板、泡沫和建筑产品的热流计 (HFM)。
- 用于热阻和导热率参考级测试的防护热板系统。
瞬态系统
瞬态仪器主导现代聚合物测试，因为它们更快、更灵活。
常见形式包括：

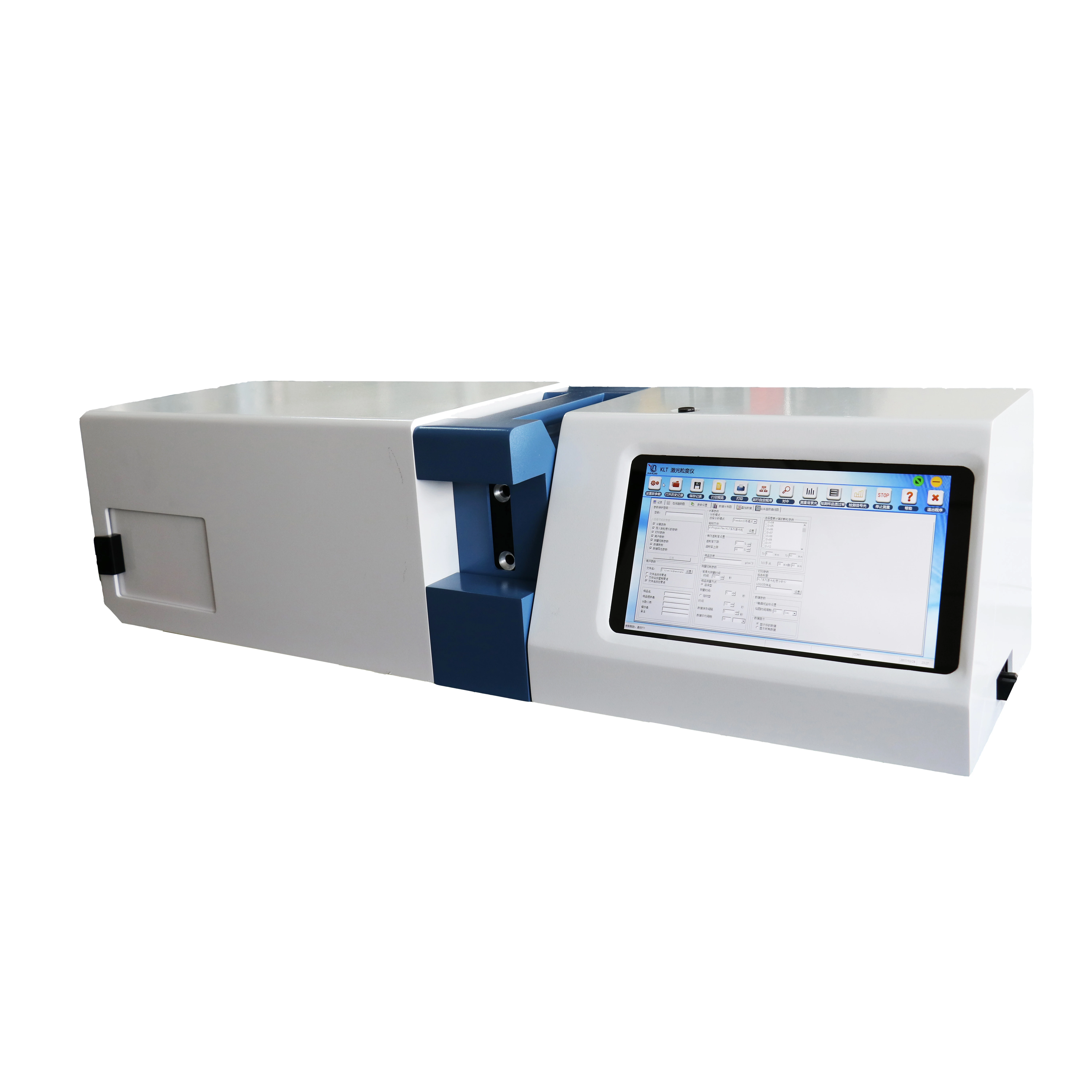

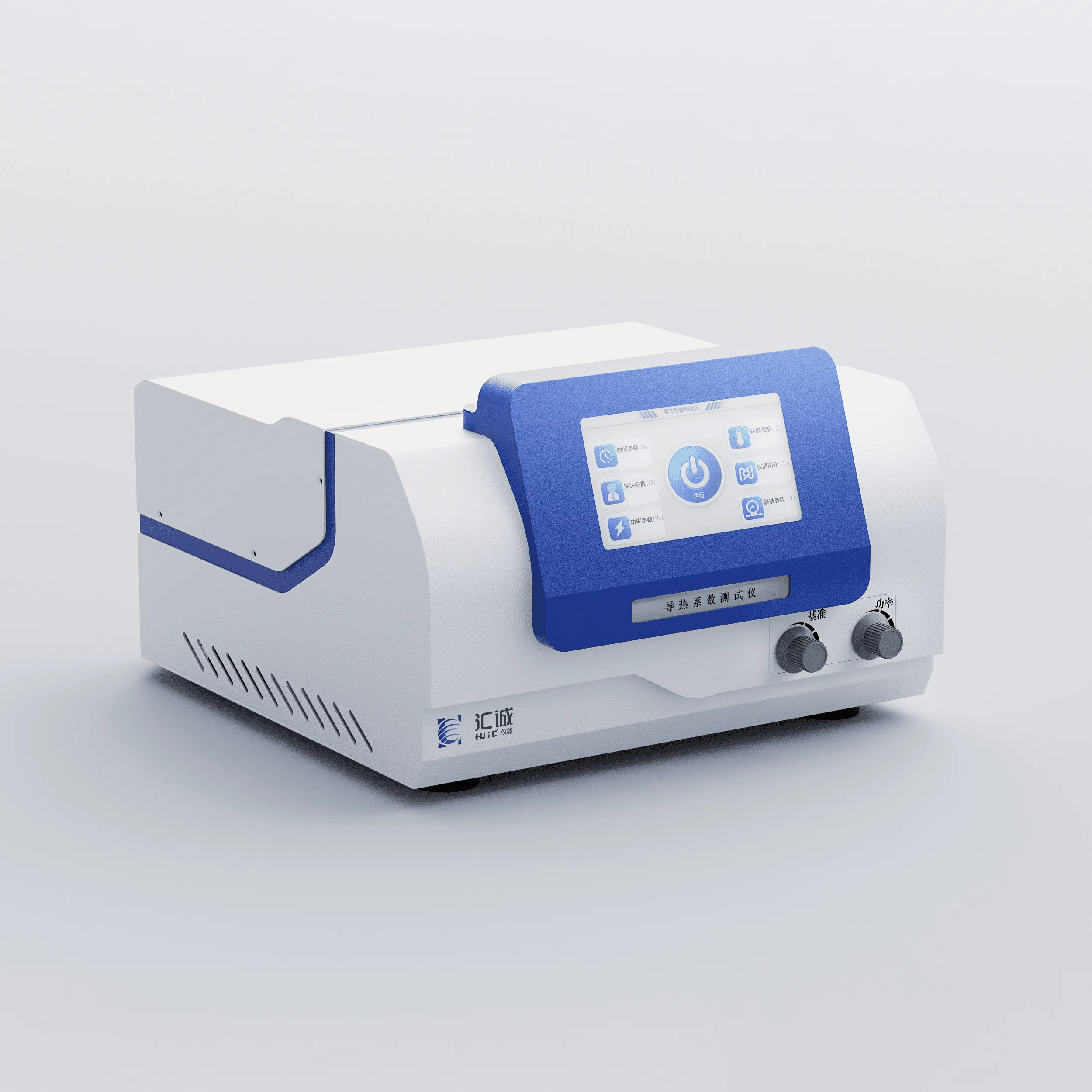

- 用于固体、糊状物、粉末和某些液体的TPS 平台。
- 用于液体、相变材料和选定软介质的THW 系统。
- 用于土壤、岩石、混凝土和聚合物介质（其中原位探测是首选）的TLS 或针探针仪表。
- 用于现场使用和快速筛选的便携式仪表。
基于激光和先进分析仪
当热扩散率是主要关注点时，尤其是在高性能材料和高温度环境中，使用激光闪光和相关方法。
重要子类别包括：
- 用于固体中扩散率和衍生导热率的激光闪光分析 (LFA)。
- 用于 nm 至 µm 级层的薄膜分析仪，常规体积技术不适用。
- 用于电子冷却中垫片、润滑脂和糊状物的热界面材料测试仪。
应用和用途
热性能测试设备用于整个塑料行业和相邻行业。
- 聚合物研发：新化合物的配方筛选、填料优化、结晶研究和性能相关性。
- 混炼和 母料：热 导电填料、阻燃剂负载效应和批次一致性的验证。
- 包装：保护性包装材料的绝缘和热传递行为评估。
- 建筑和绝缘：泡沫、板材、多层组件和建筑材料的热阻和导热率测试。
- 电子和电气应用：热界面材料、封装剂、外壳和散热塑料。
- 汽车和移动性：电池、照明、连接器和发动机罩下部件的轻质热管理材料。
- 岩土和土木工程：通过基于探针的瞬态方法测试土壤、岩石和混凝土。
不太合适的用途是具有较差试样访问权限的大型、高度异质组件，其中样品制备和接触控制可能损害重复性。在这种情况下，如果材料强烈分层或包含空隙、插入物或大规模结构变化，则针对小型、明确定义的试样的方法可能会产生误导性结果。
标准和合规性
标准对于热测试的可信度至关重要，尤其是在受监管的质量控制环境中。
- ISO 22007-2 广泛用于通过 TPS 方法进行塑料热导率测试。
- ASTM D7896 适用于液体和相关材料的瞬态热线测量。
- ASTM D5334 和 ASTM D5930 涵盖基于探针的瞬态方法。
- ASTM E3088 用于基于 TPS 的热导率测量。
- ASTM C518、ASTM C1784、ISO 8301、EN 12667 和 EN 12664 支持用于绝缘和建筑材料的热流计测试。
标准选择很重要，因为方法选择会影响可比性、不确定性和对给定聚合物形态或产品几何形状的适用性。
技术创新和自动化
最近几代热性能仪器强调：
- 自动化测试执行和实验室效率分析工作流程。
- 多方法平台，将 TPS、THW 和有时其他配置组合在一个仪器系列中。
- 更宽的温度控制，包括用于先进工程塑料和复合材料的低温和高温度选项。
- 改进的传感器设计，用于更快测试和软质或异质材料中更好的接触可靠性。
- 便携式仪器，用于现场筛选和过程故障排除。
在塑料加工中，这些进步减少了将配方变化与热性能联系起来的时间，这在材料针对电子冷却、绝缘或轻质结构部件进行优化时尤其有价值。
环境和可持续性方面
热性能测试以多种方式支持可持续性：
- 它有助于识别较轻材料，同时保持足够的热性能，从而实现零件重量减轻。
- 它支持建筑、包装和冷链应用的节能绝缘开发。
- 它通过量化回收含量或替代填料是否实质上改变热性能来协助设计可回收或低影响配方。
- 通过在全面加工或 模具 之前实现候选化合物的更快筛选来减少浪费。
同时，可持续性并非自动实现：先进仪器可能需要大量资本投资、校准纪律和受控样品制备，这意味着环境效益取决于它们在开发和生产工作流程中提供的效率增益。
经济和全球市场影响
热测试设备市场与依赖热设计的行业密切相关：塑料、建筑、电子、汽车、航空航天和能源系统。在产品差异化取决于可测量的热行为而非仅视觉检查的领域，需求最强。
商业供应商将这些系统定位于研究实验室和质量控制线，仪器范围从便携式仪表到用于高温和薄膜工作的高端分析仪。实际上，经济价值来自更短的开发周期、更少的失败配方、更好的过程控制和改进的产品一致性。
当前挑战和创新
关键技术挑战包括：
- 接触电阻，特别是在软质聚合物、粉末和糊状物中的传感器与试样之间。
- 材料各向异性，这会使纤维填充或层状塑料的解释复杂化。
- 试样制备要求厚度、平整度和均匀性。
- 方法选择，因为没有单一仪器适合所有热性能问题。
- 标准对齐，特别是在比较来自不同测量原理的数据时。
当前创新集中在：
- 更好的传感器小型化和多点测试。
- 改进的自动化和软件校正，以实现更稳健的重复性。
- 扩大便携式设备用于现场验证和故障排除的使用。
- 将热数据与更广泛的材料信息学和产品开发工作流程更完整地集成。
未来展望
热性能测试设备可能会变得更加集成、更快和更具应用针对性。在塑料领域，预计最强的增长领域仍将是导热化合物、电子封装、电池相关材料、轻质绝缘和回收含量配方，其热行为必须可靠验证。
未来仪器可能会强调：
- 更大的自动化和数据可追溯性，
- 对各向异性和异质试样进行更稳健的测试，
- 更好的薄膜和界面表征，
- 以及与数字质量系统和基于模型的材料工程更紧密的耦合。
随着聚合物系统变得更加工程化且可持续性目标变得更加苛刻，热性能测量仍将是塑料制造商、混炼商和产品开发人员的基础能力。
