Équipement de mesure pour la température de fusion

Introduction

Équipements de mesure de la température du melt désigne les capteurs, sondes, instruments portables et systèmes de mesure intégrés utilisés pour déterminer la température des polymères fondus pendant la transformation. Dans les machines pour plastiques, la température du melt est une variable de contrôle critique car elle influence la viscosité, la pression, le mélange, le temps de séjour, l'état de surface, la stabilité dimensionnelle et le risque de dégradation thermique lors de l'extrusion, du moulage par injection, du soufflage et des procédés connexes.

Le domaine comprend les thermocouples à contact direct avec le melt, les sondes rétractables, les méthodes infrarouges et pyrométriques utilisées dans des cas limités, ainsi que les kits de mesure portables conçus pour capturer la température du melt en toute sécurité au niveau de la filière, de la buse ou de la ligne de transfert. Il s'est développé parallèlement à la transformation moderne des polymères, les transformateurs passant d'estimations indirectes par zones de fourreau à la mesure dans le flux de melt réel, où la température peut différer sensiblement des consignes de chauffage et des températures de paroi.

Les systèmes modernes sont de plus en plus conçus pour la répétabilité, la sécurité de l'opérateur et l'intégration numérique, certains étant commercialisés pour une réponse rapide, une surveillance sub-seconde et une précision d'environ ±1 °C dans des conditions adaptées. Parallèlement, les préoccupations en matière d'efficacité énergétique et de durabilité incitent les transformateurs à utiliser les données de température du melt pour réduire les rebuts, minimiser la surchauffe et améliorer la stabilité du procédé, notamment dans l'extrusion à haut débit et les applications de recyclage.

Historique et développement

Le contrôle précoce de la température du melt dans la transformation des plastiques reposait largement sur les thermocouples de fourreau, les réglages des contrôleurs et l'expérience de l'opérateur plutôt que sur une mesure directe dans le flux de polymère. Avec le rétrécissement des fenêtres de transformation pour les plastiques techniques, les composés chargés et les lignes à haut débit, les sondes à insertion directe sont devenues plus importantes pour comprendre les conditions réelles du melt.

Un développement clé a été l'introduction de thermocouples industriels pour melt conçus pour résister à la pression, à l'abrasion et aux polymères agressifs tout en fournissant des lectures directes à l'intérieur du flux. Dynisco et des fournisseurs similaires ont commercialisé des familles de sondes pour l'extrusion et la transformation des polymères, y compris des conceptions rétractables destinées à simplifier l'insertion et le retrait.

Une autre étape a été le développement de kits de mesure portables permettant aux transformateurs de vérifier la température du melt de presse en presse avec des procédures normalisées, réduisant la variation entre opérateurs et améliorant la comparabilité entre machines. Les systèmes plus récents combinent détection par thermocouple, pyrométrie, affichages numériques et capture de données pour l'assurance qualité et la documentation des procédés.

Aperçu technique

Les équipements de mesure de la température du melt reposent généralement sur l'un des trois principes de mesure suivants :

• Thermocouples à contact, qui mesurent la tension générée par deux métaux dissemblables à la jonction du capteur et constituent la solution dominante pour la mesure directe dans le flux de melt.
• Détecteurs de température à résistance (RTD), utilisés dans certaines configurations de détection industrielles, bien que les thermocouples restent plus courants dans les melts de polymères agressifs.
• Méthodes infrarouges ou optiques, utiles pour les extrudats exposés ou les montages d'essai spéciaux, mais généralement moins représentatives de la véritable température du melt en vrac lorsque le refroidissement de surface ou la variation d'émissivité est significative.

Les sondes industrielles typiques sont insérées dans le flux de melt par une filière, une ligne de transfert, un adaptateur, une buse ou un port dédié. Les conceptions rétractables sont utilisées lorsque l'accès au procédé, l'usure ou les préoccupations de maintenance rendent l'immersion permanente moins pratique. Comme le capteur mesure un melt mobile et non uniforme, la qualité de la lecture dépend fortement de la profondeur de la sonde, du régime d'écoulement, du temps de séjour et du fait que la pointe du capteur soit exposée à des couches stagnantes ou à des effets de paroi.

Performances typiques et références de fonctionnement

Les performances numériques exactes dépendent de la géométrie d'installation, de la viscosité du melt, de la pression, de la masse du capteur et de l'utilisation du système pour le contrôle de procédé de routine ou le contrôle ponctuel. En pratique, les capteurs à contact direct sont privilégiés car ils mesurent la condition du procédé en vrac plus précisément que les méthodes de surface externes.

Types et variantes

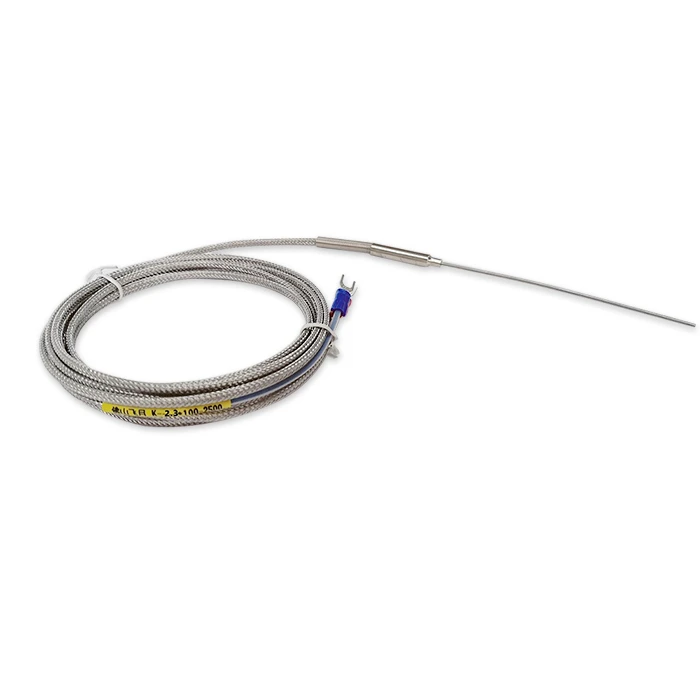

Thermocouples à contact direct pour melt

Ce sont les instruments industriels les plus courants pour la transformation des plastiques. Ils sont insérés dans le flux pour mesurer la température interne du melt et sont disponibles en configurations standard et rétractables. Leur principal avantage est la directivité ; leur principale limitation est que l'installation peut perturber l'écoulement si le capteur est mal placé.

Thermocouples pour melt rétractables gradués

Les sondes rétractables permettent de positionner la pointe progressivement plus profondément dans le flux de melt puis de la retirer pour le nettoyage ou la maintenance. Cette conception est utile lorsque différents produits, jeux de filières ou polymères nécessitent des changements fréquents et lorsque l'accès sécurisé est important.

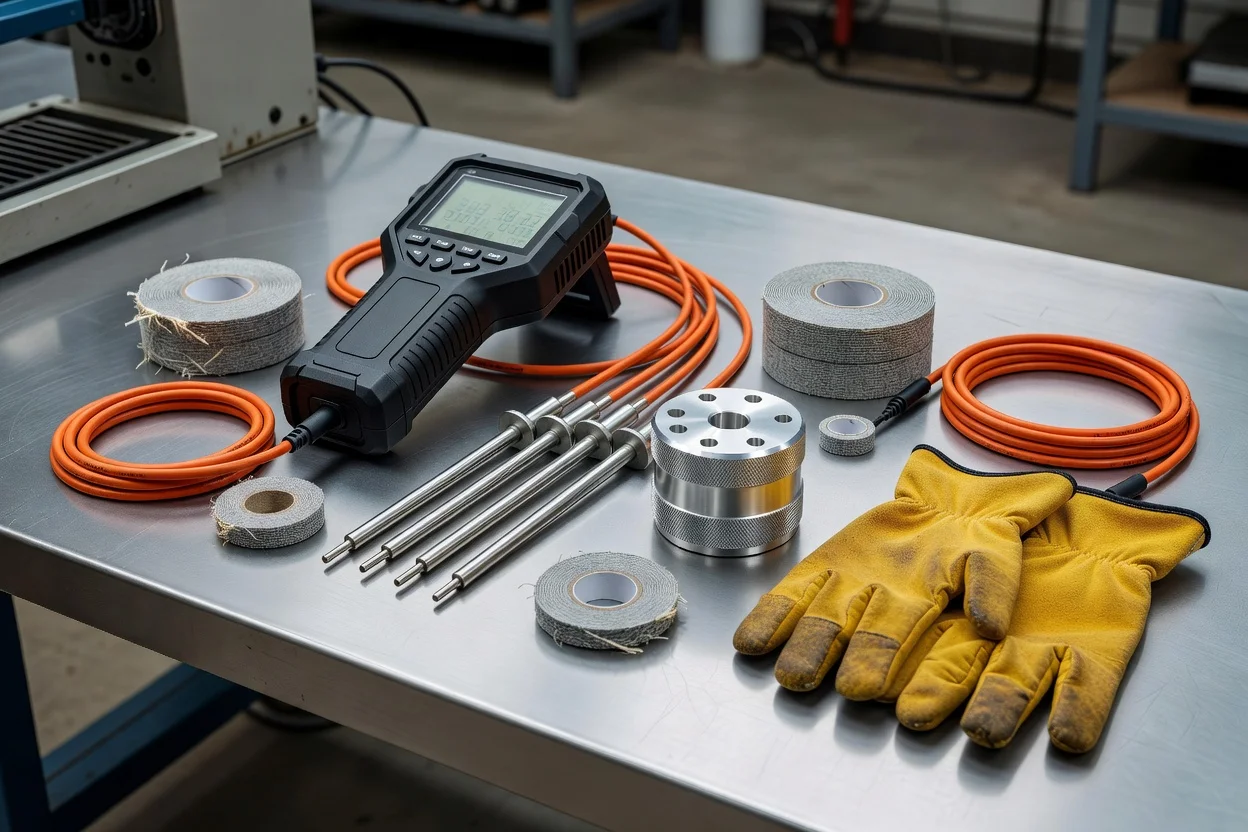

Kits portables de mesure de la température du melt

Ces systèmes sont utilisés pour la vérification de presse en presse, la formation des opérateurs et les audits de ligne. Les kits commerciaux peuvent inclure un puck de purge, des accessoires isolants, des sondes thermocouple à lecture rapide et parfois un pyromètre pour des contrôles comparatifs. Ils sont particulièrement précieux lorsqu'un transformateur souhaite des mesures de terrain normalisées plutôt qu'une instrumentation permanente.

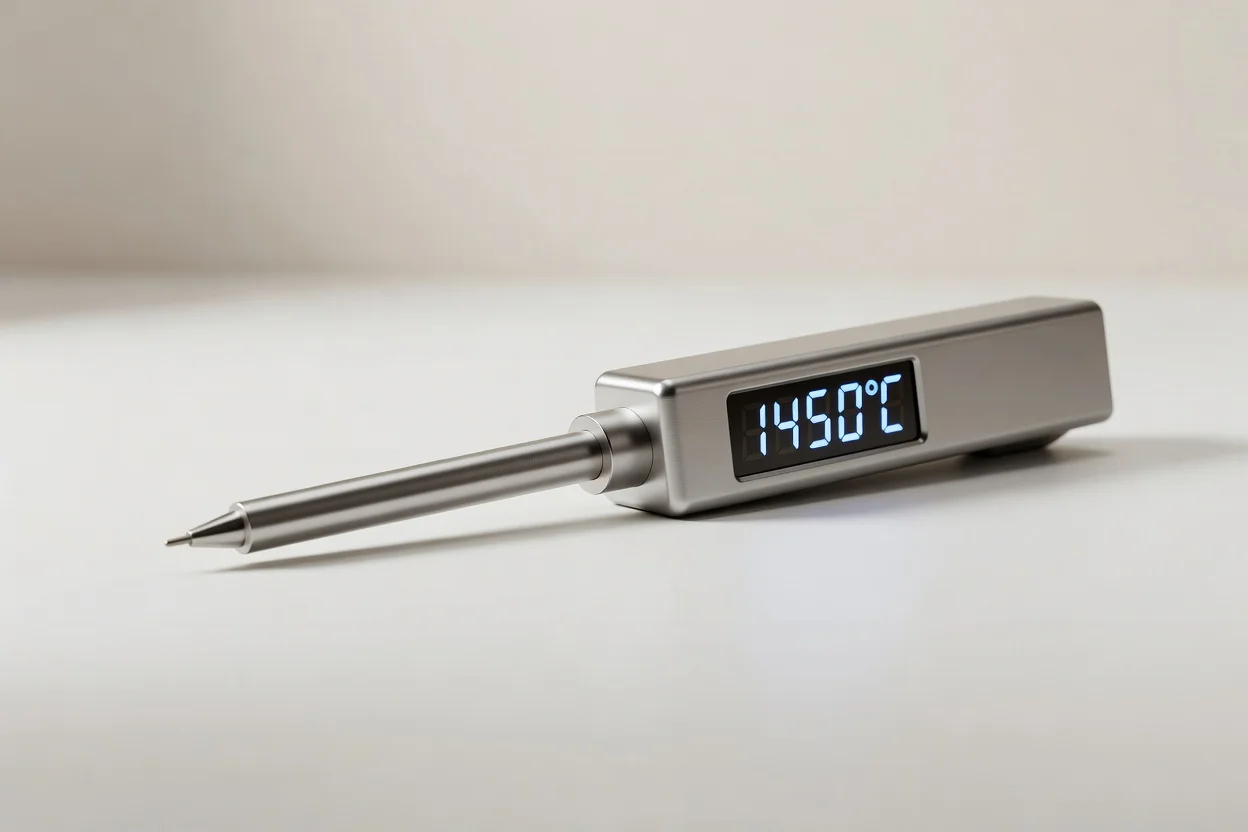

Outils infrarouges et pyrométriques

Les pistolets IR et pyromètres sont occasionnellement utilisés lorsque l'insertion directe est dangereuse ou physiquement impossible, notamment sur les extrudats exposés. Ils sont plus fiables lorsque l'émissivité est connue et que la surface cible est stable, ce qui n'est pas toujours le cas pour les melts de polymère.

Applications et utilisations

Les équipements de mesure de la température du melt sont utilisés dans la plupart des opérations de transformation des polymères :

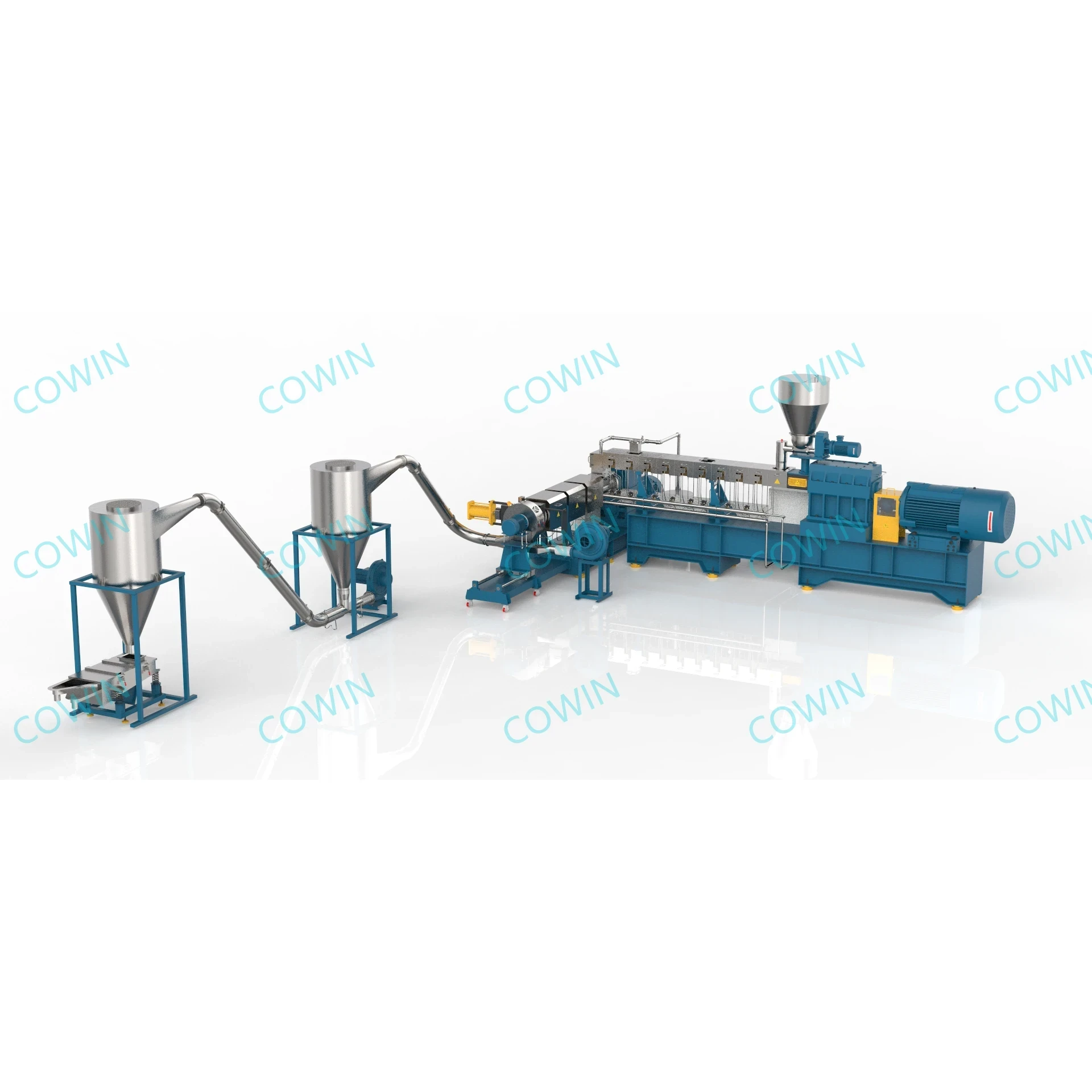

• Extrusion monovis, où la température du melt affecte le débit, la pression, le gonflement à la filière et les dimensions du produit.
• Moulage par injection, où la température du melt influence le comportement de remplissage, les lignes de soudure, la qualité de surface et la constance du poids des pièces.
• Moulage par soufflage, où une température de melt uniforme aide à contrôler la stabilité du paraison et la répartition des parois.
• Extrusion de tubes, profilés et plaques, où une température de melt stable soutient le contrôle d'épaisseur et la qualité optique.
• Compoundage et production de masterbatch, où l'historique thermique affecte la dispersion et l'intégrité des additifs.
• Recyclage et reconditionnement, où la variabilité de l'alimentation rend la surveillance réelle du melt particulièrement précieuse pour éviter la dégradation et réduire les rebuts.

Un cas d'utilisation moins adapté concerne les flux exposés très opaques, inaccessibles ou refroidissant rapidement où les méthodes IR sans contact peuvent ne pas refléter précisément les conditions du melt en vrac ; dans ces cas, la mesure à contact direct est généralement préférable.

Pourquoi la température du melt est importante dans la transformation des plastiques

La température du melt n'est pas simplement une mesure de confort pour les opérateurs de machines ; c'est un indicateur de l'état thermique et rhéologique du polymère. Si le melt est trop froid, la viscosité augmente et le remplissage ou l'écoulement à la filière devient instable. S'il est trop chaud, le matériau peut se dégrader, se décolorer, perdre du poids moléculaire ou produire un flash excessif et une dérive dimensionnelle.

C'est pourquoi la mesure de la température du melt est souvent utilisée parallèlement à la pression, à la vitesse de vis et au débit pour interpréter le comportement de la machine. En extrusion, par exemple, un profil de température de fourreau défini ne garantit pas la température de l'extrudat, donc une mesure directe occasionnelle est une pratique standard dans de nombreuses usines.

Pratique de mesure et manipulation des échantillons

Pour les contrôles à contact direct, la sonde doit être insérée dans une partie représentative du flux de melt, et non simplement posée sur la surface. L'opérateur laisse généralement le capteur se stabiliser puis enregistre la lecture une fois que la température atteint un plateau.

Pour les contrôles ponctuels d'extrudat, les transformateurs utilisent parfois un thermocouple portable ou un pyromètre sur le flux évacué lorsque l'accès en ligne est limité. La qualité de la lecture dépend de la durée de contact de la sonde avec le matériau et du fait que le point de mesure soit exposé au refroidissement ambiant.

Innovations technologiques et automatisation

Les tendances actuelles de développement incluent :

• Technologie de thermocouple à micro-billes à réponse rapide pour la surveillance du procédé en temps réel.
• Systèmes portables normalisés qui réduisent la variation d'un opérateur à l'autre.
• Capture de données numériques pour la documentation des procédés et les systèmes qualité.
• Intégration avec le contrôle machine en boucle fermée, où la température du melt aide à ajuster la vitesse de vis, la contre-pression ou les zones de chauffage.

Dans les usines plus avancées, la température du melt est de plus en plus traitée comme un flux de données plutôt qu'une lecture ponctuelle. Cela soutient le suivi de type SPC, le diagnostic des temps d'arrêt et le transfert de recettes entre machines.

Aspects environnementaux et de durabilité

La mesure de la température du melt contribue à la durabilité principalement en améliorant la stabilité du procédé. Un meilleur contrôle thermique peut réduire les rebuts, diminuer le risque de dégradation du polymère et aider les transformateurs à éviter une surchauffe inutile, ce qui favorise l'efficacité matière et les économies d'énergie.

Ceci est particulièrement pertinent pour les matériaux recyclés et mélangés, où l'inconstance de l'alimentation peut créer une variation plus importante de la température du melt que dans la transformation de résine vierge. Une mesure précise aide les transformateurs à compenser ces variations plutôt que de les corriger par essais et erreurs.

La valeur en matière de durabilité est indirecte mais pratique : un meilleur contrôle de la température peut signifier moins de pièces hors spécifications, moins de purges et moins de reprises. Dans les opérations à haut volume, ces gains comptent souvent plus que de petites différences théoriques d'énergie.

Impact économique et sur le marché mondial

Le marché des équipements de mesure de la température du melt est étroitement lié au secteur plus large des machines pour plastiques, notamment l'extrusion et le moulage par injection, où les exigences de contrôle de procédé augmentent. La demande est soutenue par les attentes de qualité, l'automatisation et le besoin de documenter les conditions de procédé pour les produits réglementés ou à forte valeur ajoutée.

Comme ces instruments sont relativement petits par rapport aux machines qu'ils servent, leur impact économique provient de la réduction des risques plutôt que de l'intensité capitalistique. Une lecture fiable du melt peut prévenir des séries de rebuts coûteuses, réduire les déchets de démarrage et raccourcir le temps de dépannage après des changements de grade ou une maintenance d'équipement.

Défis actuels et innovations

Plusieurs défis techniques continuent de façonner le domaine :

• Sensibilité au placement du capteur, car une sonde dans une zone stagnante peut ne pas refléter la température du melt en vrac.
• Usure et encrassement, surtout avec les composés chargés, abrasifs ou chimiquement agressifs.
• Sécurité et ergonomie, car l'insertion directe dans un flux de polymère chaud et sous pression nécessite une manipulation prudente.
• Répétabilité entre opérateurs et machines, ce qui motive les kits normalisés et une conception améliorée des sondes.

Les innovations visent à améliorer la robustesse, à simplifier l'installation et à réduire la latence des lectures. Les systèmes portables qui normalisent les procédures sont particulièrement importants lorsque plusieurs équipes ou plusieurs usines doivent produire des données comparables.

Perspectives d'avenir

La mesure de la température du melt devrait s'intégrer plus étroitement aux analyses machine, aux jumeaux numériques et à la maintenance prédictive. Avec le rétrécissement des fenêtres de transformation pour les polymères haute performance, les charges recyclées et les applications d'allègement, la demande augmentera pour des capteurs fournissant des lectures plus rapides et des estimations plus fiables de la température en vrac.

La direction future la plus importante n'est pas simplement une précision supérieure, mais une meilleure pertinence pour le procédé : des systèmes de mesure qui indiquent aux transformateurs ce que le polymère fait réellement à l'intérieur de la machine, et non seulement ce que font les zones de chauffage à l'extérieur.

Résumé

Les équipements de mesure de la température du melt constituent un outil de contrôle fondamental dans la transformation des plastiques, reliant les réglages de la machine à l'état thermique réel du melt de polymère. Ses principales formes sont les thermocouples à contact direct, les sondes rétractables et les systèmes de mesure portables, les méthodes infrarouges étant utilisées de manière sélective.

La technologie a évolué du contrôle ponctuel de base vers une surveillance normalisée, numérique et de plus en plus automatisée des procédés. Sa plus grande valeur réside dans l'amélioration de la constance du produit, la réduction des rebuts et le soutien d'une transformation des polymères efficace et à faible gaspillage dans l'extrusion, le moulage par injection, le soufflage et le compoundage.
