熔體過濾器

簡介

熔體過濾器是用於在熔融塑膠到達模頭、噴絲板或下游成型設備之前，從熔體中去除固體污染物、凝膠、降解聚合物和其他不需要顆粒的工業過濾裝置。它們是擠出、混煉、回收和高純度聚合物生產中的核心使能技術，因為它們能改善產品品質、穩定壓力、保護設備，並使更具挑戰性的應用成為可能，特別是當原料含有污染物或回收成分時。

在塑膠加工中，熔體過濾位於上游熔融與下游成形之間：它主要不是化學純化步驟，而是機械分離步驟，可能決定生產線是連續運行還是因模頭污染、濾網堵塞或產品缺陷而反覆中斷。現代系統從簡單的手動換網器到專為 heavily 污染的消費後回收料和高通量生產線設計的連續自潔式過濾單元。

隨著加工商增加使用消費後回收（PCR）和工業後回收材料，這項技術變得特別重要，因為污染物可能包括紙張、鋁、木材、橡膠、纖維、外來聚合物以及焦化或降解樹脂。同時，熔體過濾器正朝向更高自動化、更低熔體損失、更好壓力穩定性，以及與循環經濟加工（包括回收、造粒、片材和型材擠出以及纖維應用）的更好相容性發展。

歷史與發展

熔體過濾是隨著現代擠出技術發展而發展的，加工商尋求可靠的方法從連續聚合物熔體中去除污染物。早期系統依賴置於熔體流中的金屬絲網和濾網組，這一概念至今仍是許多擠出生產線的基礎。

塑造該領域的三個重要里程碑：

• 在擠出中採用濾網組和破碎板，結合粗支撐與細過濾介質，建立了熔體過濾的基本架構。
• 連續換網器的擴展，允許在不完全停止生產線的情況下更換過濾介質，大幅提升混煉和回收作業的生產力。
• 消費後回收的興起，創造了對高容量、自潔式熔體過濾器的需求，能處理混合污染物和波動的進料品質，加速了連續式和雷射過濾系統的發展。

近期研究與產品開發聚焦於壓降管理、流量分佈、自動清洗，以及在可變污染負荷下的過濾，特別是針對薄膜澆鑄和回收應用。

工作原理與技術概覽

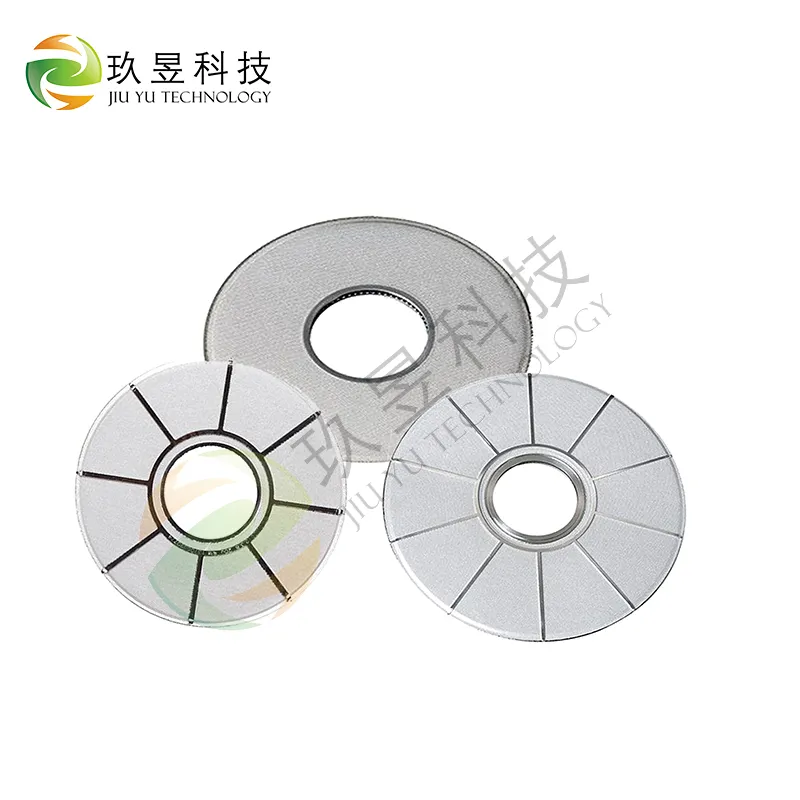

熔體過濾器透過迫使黏稠、高溫的熔體流通過多孔屏障（如金屬絲網、燒結介質、蠟燭式元件、楔形絲元件或濾網組）來去除聚合物熔體中的固體。比有效孔徑大的顆粒被截留，而過濾後的熔體則繼續流向模頭或造粒機。

在實際擠出系統中，過濾器通常安裝在擠出機出口與模頭入口之間，必須承受高溫、高壓以及化學侵蝕性或剪切敏感的聚合物。主要操作變數包括：

• 網目或孔徑大小，決定最小截留顆粒以及潔淨度與壓降之間的權衡。
• 壓降（ΔP），隨著過濾器積累污染物而增加，直接影響製程穩定性和能源需求。
• 產量，取決於熔體黏度、污染程度、過濾面積以及自動化程度。
• 熔體溫度和停留時間，影響聚合物降解、凝膠形成以及過濾性能。

在回收和再利用加工中，熔體過濾器不僅用於改善產品品質，也用於從原本價值有限的污染物流中回收有用聚合物。

工業實務中報告的典型技術基準包括：

• 大型連續系統的產量約為 150 至 10,000 kg/h，視聚合物、污染程度及配置而定。
• 某些連續回收導向過濾器的污染容忍度高達約 16%（重量比）。
• 殘留水分通常不由熔體過濾器本身控制，但回收片材製備中的上游離心脫水通常會將物料保持在適合熔融的低水分水平；在工業回收生產線中，此步驟常與熔體過濾搭配，以減少蒸汽形成和缺陷。
• 在薄膜和纖維應用中，顆粒閾值對製程至關重要，薄膜擠出約為 80–150 μm，纖維紡絲約為 30–50 μm，即使微小固體也可能導致針孔、模頭線或絲斷裂。

由於過濾介質會隨時間積載，熔體過濾器必須在潔淨度與生產力之間取得平衡。過高的壓降可能導致溫度上升、能源損耗以及熔體降解，而過濾不足則會讓缺陷進入最終產品。

主要類型與變化

連續熔體過濾器在回收生產線以及停機成本高昂或不希望停機的作業中特別重要。傳統換網器仍廣泛用於污染程度中等且產品規格要求較低的場合。

材料與聚合物相容性

熔體過濾器適用於廣泛的熱塑性塑膠與複合材料家族，包括 LDPE、LLDPE、HDPE、PP、PS、ABS、PC/ABS、TPE、TPU、POM、PET 及 PA。應用適合性取決於熔體流變學、溫度窗口、污染特徵以及對剪切和壓力上升的耐受度。

某些系統特別適用於：

• PET 和 PA 的潔淨或輕度污染物流，包括瓶片回收與片材生產。
• 聚烯烴（如 PE 和 PP）在消費後回收與包裝應用。
• 高純度工程聚合物，需在下游轉化前去除凝膠、黑點和未溶解顆粒。

PVC 因其熱敏感性和腐蝕性分解行為，在熔體過濾實務中常需謹慎處理，這可能使過濾和下游加工變得複雜。

應用與用途

熔體過濾器用於任何熔融聚合物必須符合原料無法可靠滿足的品質、外觀或功能要求的場合。

• 包裝薄膜：過濾器去除凝膠、黑點和外來顆粒，否則會造成針孔、霧度或模頭線。
• 瓶片回收：過濾器清洗 PET 片材物流，以轉化為片材、帶材、纖維或其他更高價值產品。
• 片材與型材擠出：過濾穩定外觀並防止可見產品的表面缺陷。
• 纖維與長絲紡絲：精細過濾至關重要，因為微小固體可能導致長絲斷裂或堵塞噴絲板。
• 混煉與母粒：熔體過濾在造粒或下游使用前去除團聚物和污染物。
• 技術與工程塑膠：高純度過濾支援汽車、電子和醫療相關塑膠的嚴苛應用。
• 熱熔膠與特殊聚合物：過濾器去除會影響分配或黏合性能的凝膠和未溶解物質。

高度熱敏感的聚合物或在精細過濾所需的額外停留時間和壓力下會快速降解的配方，是不適合的應用；在這種情況下，必須非常謹慎地選擇過濾策略，以免惡化而非改善熔體品質。

在回收與循環塑膠加工中的角色

熔體過濾器是現代塑膠回收的核心，因為機械回收幾乎總會在熔體流中留下一些不熔或熔點不同的污染物。常見污染物包括紙張、紙板、木材、鋁、橡膠、標籤和外來聚合物，這些都會降低粒料品質並限制最終用途。

在回收廠中，熔體過濾發揮多種功能：

• 將低等級廢料升級為可用粒料或片材。
• 減少最終樹脂中的可見缺陷和機械弱點。
• 保護造粒機、泵浦、模頭和下游成型設備免受磨損和堵塞。
• 幫助加工商滿足薄膜、片材和纖維應用更嚴格的規格。

回收含量包裝和工業回收物流的成長，增加了對能在不頻繁停機的情況下處理不一致污染水平的過濾器的需求。

技術創新與自動化

現代熔體過濾日益依賴自動化，以在維持穩定品質的同時減少操作員干預。主要創新包括：

• 連續自潔系統，可在不停止生產的情況下去除污染物。
• 自動換網器，減少擠出和混煉的停機時間。
• 壓力監測與自適應控制，管理過濾器積載並優化換網時機。
• 大面積過濾設計，降低壓降並延長操作間隔。
• 整合回收過濾生產線，將擠出、脫揮、過濾和造粒結合在單一製程中。

自動化在正常運行時間和勞動效率方面提供明顯優勢，但也增加了資本成本、機械複雜度和維護需求。對許多加工商而言，正確的選擇取決於工廠是否優先考慮最低初始成本、最高產品純度，還是變動原料條件下的不間斷操作。

環境與永續性方面

熔體過濾器主要透過使原本會被降級或丟棄的污染和回收原料得以使用，來貢獻永續性。透過去除非熔融固體和缺陷，它們提高可用聚合物的產率，並支援循環經濟加工。

環境效益包括：

• 透過從廢塑膠中去除污染物，提高回收料利用率。
• 因為較潔淨的熔體產生較少缺陷，減少廢料和不良品率。
• 透過保護泵浦、模頭和噴絲板免受磨蝕顆粒影響，延長設備壽命。
• 當過濾減少生產線停機和返工時，可能在工廠層級節省能源，儘管過濾器本身會增加壓降，因此會消耗一些額外能源。

主要的永續性權衡是，更嚴格的過濾通常會增加壓降，如果系統設計不良或超載，可能提高能源需求和熔體溫度。因此，永續性表現不僅取決於是否有過濾，而是取決於過濾效率、清洗策略和製程整合。

經濟與市場影響

熔體過濾器透過影響產率、停機時間、產品等級和回收材料價值來影響工廠經濟。在許多擠出和回收廠中，過濾階段的合理性在於減少廢料、減少生產線中斷，以及進入更高價值終端市場。

市場需求最強的領域是：

• 回收，污染高且原料品質多變。
• 包裝，外觀缺陷和阻隔完整性至關重要。
• 工程與特殊聚合物，即使微小缺陷也可能使高價值產出失效。

供應商如 Maag、Nordson 和 Gneuss 以換網器和連續熔體過濾系統聞名，產品組合涵蓋回收、混煉、片材和纖維應用。它們的系統展示了針對特定污染特徵量身打造的高通量、低停機過濾架構的商業趨勢。

當前挑戰與工程權衡

熔體過濾的主要挑戰不是概念性的，而是操作性的：

• 過濾器積載時的壓力上升，可能使擠出製程不穩定。
• 過長停留時間、剪切或溫度上升造成的熔體降解。
• 回收原料中的可變污染，使過濾器選擇和尺寸設計複雜化。
• 精細過濾與產量之間的持續權衡，尤其在高速生產線中。
• 維護與磨損，特別是在磨蝕性、填充或高度污染的材料中。

因此，實用設計必須在顆粒去除效率、可接受壓降、熱穩定性和服務間隔之間取得平衡。適合 virgin 聚合物的最佳系統，可能不適合 heavily 污染的回收原料，因為主要限制條件從潔淨度轉變為正常運行時間。

未來展望

未來的熔體過濾器發展可能聚焦於三個方向：

• 更高的自動化與預測控制，利用壓力與流量數據預測濾網積載和清洗間隔。
• 與混合和回收原料的更好相容性，特別是在包裝和消費品應用中。
• 低壓、大面積過濾幾何結構，在保留熔體品質的同時降低能源損耗。

隨著循環塑膠系統的擴展，熔體過濾器很可能成為異質廢物流與高性能聚合物產品之間的品質閘門而變得更加重要。它們的角色將日益將材料科學、製程工程和永續策略連結在單一機台階段的決策中。
