مقدمة
إن آلة تصنيع الورق المموج هي آلة صناعية مستمرة تحول لوح البطانة والوسط المموج إلى ألواح ورق مموج لعمليات صناعة الصناديق اللاحقة، وإنتاج العروض، وغيرها من عمليات التحويل. في مصانع التعبئة والتغليف الحديثة، تُعد آلات التصنيع خطوط إنتاج عالية الدقة ومتحكم فيها حرارياً تجمع بين الحرارة والضغط واللاصق القائم على النشا ومعالجة الويب المؤقتة لإنشاء لوح جدار واحد أو جدار مزدوج أو جدار ثلاثي في عملية مستمرة.

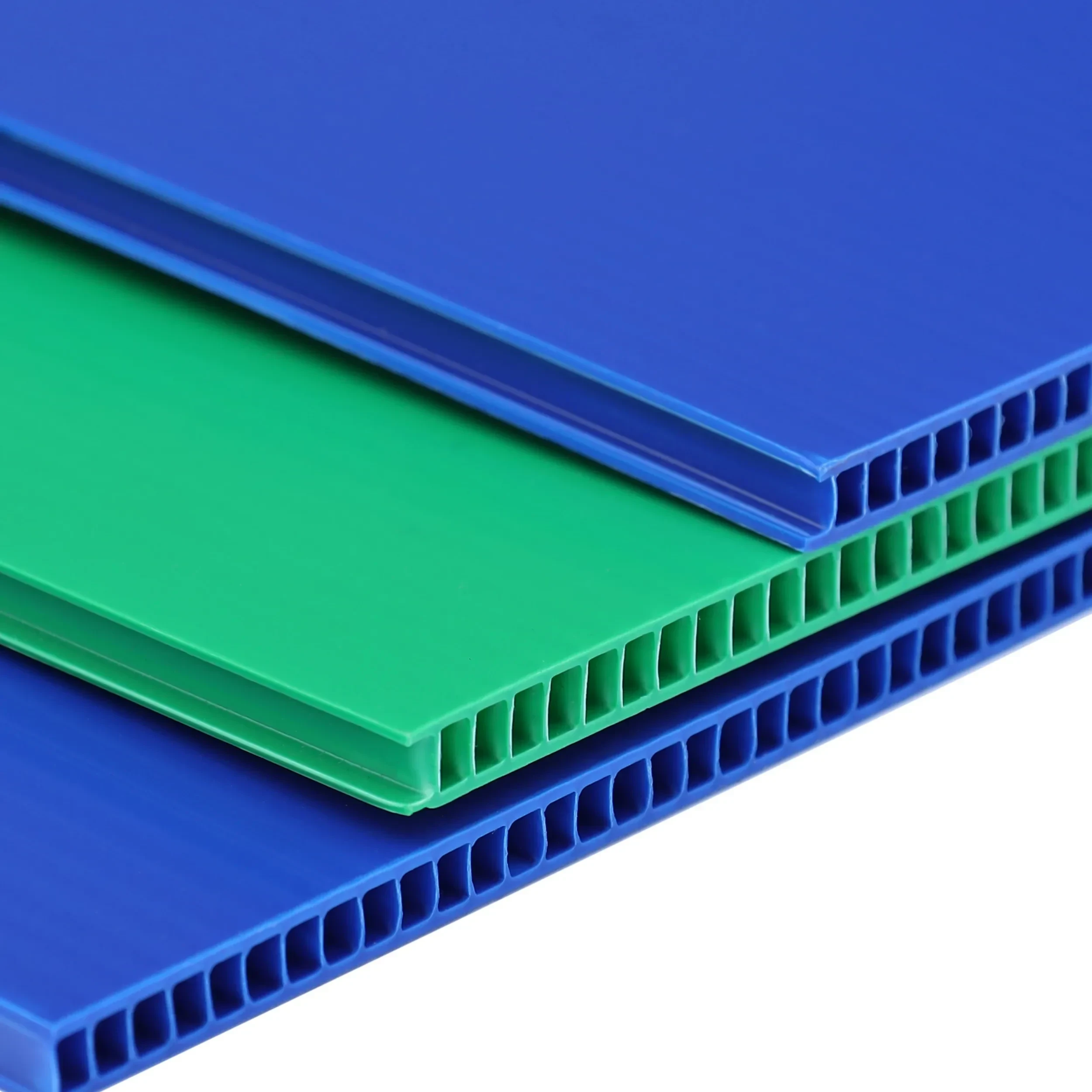

على الرغم من أن الكلمة الرئيسية تُستخدم أحياناً بشكل فضفاض، إلا أنها في تصنيع البلاستيك والتعبئة والتغليف تشير في الغالب إلى خط إنتاج الورق المموج وليس معدات التمويج البلاستيكية أو المعدنية. لقد تطورت التكنولوجيا الأساسية من آلات تشكيل الناي الميكانيكية البسيطة إلى خطوط آلية للغاية مع تحكم متقدم في الشد، وقياس الغراء، وإدارة الوصفات، وأنظمة التسخين الموفرة للطاقة، والمراقبة الرقمية للجودة.
التاريخ والتطوير
ظهر مبدأ التمويج من الحاجة إلى زيادة الصلابة دون زيادة كبيرة في الوزن الأساسي: ينشئ وسط مموج مرتبط بين البطانات لوحة شطيرة هيكلية خفيفة الوزن. تطورت آلات التصنيع الصناعية لاحقاً إلى خطوط مستمرة قادرة على تغذية عدة أنسجة ورقية في وقت واحد وقطع اللوح إلى أبعاد صفائح دقيقة.
تشمل المعالم الرئيسية:
- التمويج الصناعي المبكر: مكّن تشكيل الناي الأساسي والربط أحادي الوجه من أول تعبئة مموجة متينة، مما أرسى المفهوم الهيكلي المستخدم حتى اليوم.
- الدمج في خطوط آلات التصنيع المستمرة: جمع الإنتاج الحديث التسخين المسبق، والوجه الواحد، ونقل الجسر، والظهر المزدوج، والشق، والتسجيل، والقطع في خط واحد متزامن، مما زاد بشكل كبير من الإنتاجية والاتساق.
- الأتمتة والتشغيل عالي السرعة: أضافت الأنظمة الحديثة الإعداد المحوسب، والتحكم المغلق الحلقة في الرطوبة ودرجة الحرارة، وrolls سريعة التغيير، والمراقبة على مستوى المصنع لمرونة الطلب وتقليل الهدر.
الخصائص الرئيسية والنظرة الفنية العامة
تتكون آلة تصنيع الألواح عادةً من حامل اللفائف، والمسخنات المسبقة، والوجه الواحد، ومحطة الغراء، والجسر، والظهر المزدوج، والشقاق المسجل، وسكين القطع، والمكدس.
مبدأ العمل
تتبع العملية عادةً ثلاث خطوات رئيسية:

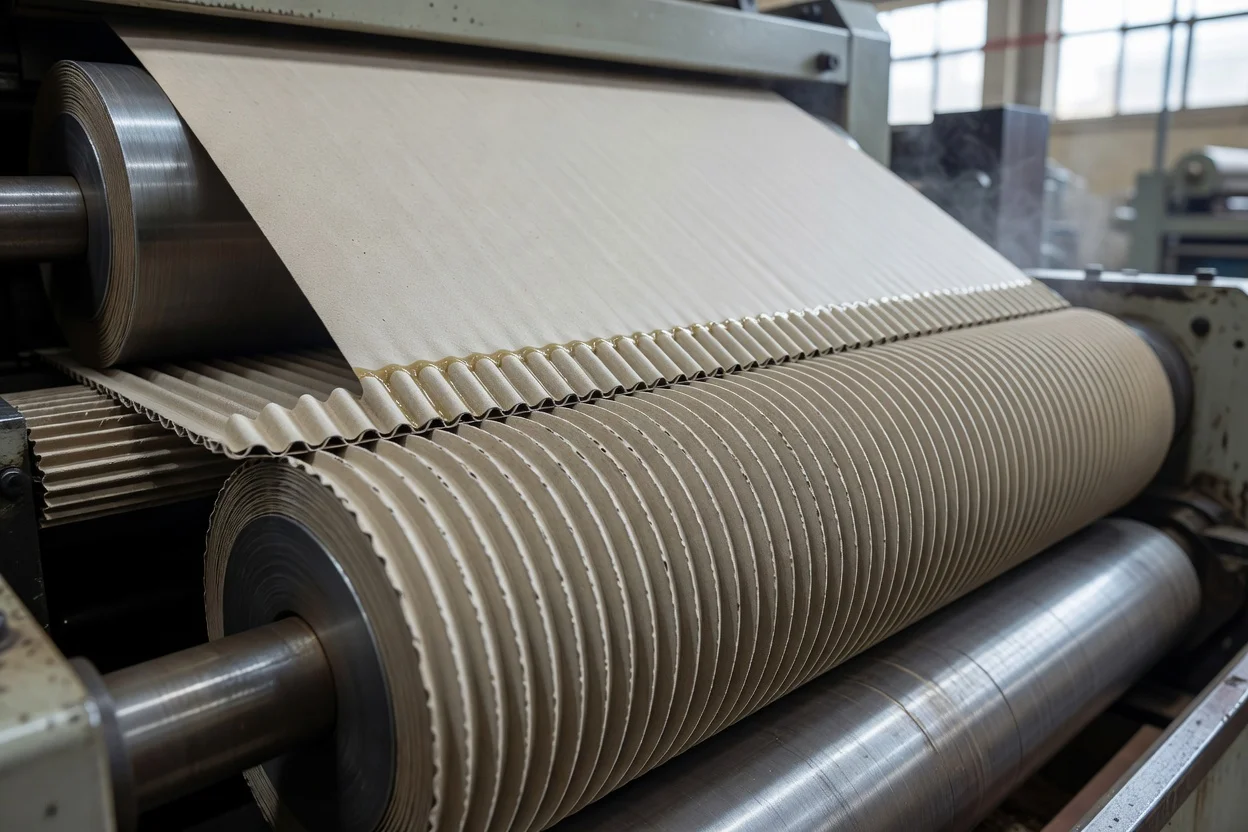

- تمويج الوسط: يُسخن الوسط الورقي ويُضغط من خلال rolls مموجة محززة لتشكيل النايات.
- الربط أحادي الوجه: يُطبق اللاصق النشوي على أطراف الناي، ويُربط بطانة واحدة لإنشاء لوح أحادي الوجه.
- التصفيح والتشطيب: تُضاف البطانة المتبقية، ثم يُجفف اللوح ويُبرد ويُشق ويُسجل ويُقطع ويُكدس.
معاملات التشغيل النموذجية
- الأنسجة المعالجة: عادةً ثلاث أنسجة ورقية متزامنة للوح الجدار الواحد القياسي، مع طبقات إضافية للبناء متعدد الجدران.
- سرعة الخط: عادةً حوالي 150 م/دقيقة أو أكثر على آلات التصنيع الحديثة، مع تجاوز الخطوط الفاخرة لذلك حسب ملف الناي ودرجة اللوح ومزيج الطلبات.
- سرعة التصميم: تشير بيانات معارض الصناعة عادةً إلى 60–250 م/دقيقة لخطوط ألواح 3/5/7 طبقات، حسب التكوين.
- العرض الفعال: تتراوح العروض الصناعية الشائعة تقريباً من 1,400 إلى 2,500 مم في العديد من الخطوط التجارية، مع توفر مغذيات صفائح أكبر وخطوط واسعة التنسيق أيضاً.
- الظروف الحرارية: يعتمد التمويج على أقسام مسخنة بالبخار ومناطق درجة حرارة محكومة؛ تصف بعض المراجع الفنية ظروف التشغيل حول 60–65 درجة مئوية في سياقات تكييف اللوح، على الرغم من أن مناطق الخط الفعلية تختلف حسب القسم ودرجة الورق.
- نظام اللاصق: عادةً غراء قائم على النشا يُطبق على أطراف الناي؛ ويظل هذا المعيار الصناعي لأنه اقتصادي وسريع التصلب ومتوافق مع إعادة التدوير.
خصائص أداء المنتج
يُقدَّر اللوح المموج المنتج على آلة تصنيع الألواح لـ:
- نسبة صلابة إلى وزن عالية
- توسيد جيد وامتصاص الصدمات
- أداء تكديس فعال
- قابلية الطباعة وتنوع التحويل
- التوافق مع تيارات إعادة التدوير
بالنسبة لعمليات التحويل، يمكن صنع اللوح كبناء جدار واحد أو جدار مزدوج أو جدار ثلاثي، مع اختيار ملفات الناي لموازنة مقاومة السحق وجودة الطباعة وقوة الصندوق.
الأنواع والاختلافات
| النوع | التكوين الرئيسي | الاستخدام النموذجي |
|---|---|---|
| الوجه الواحد | يشكل ويربط بطانة واحدة بالوسط المموج | لوح أحادي الوجه، وحشوات التعبئة، والتوسيد |
| خط آلة التصنيع | خط مستمر كامل مع نهاية رطبة ونهاية جافة | إنتاج الألواح القياسي لمصانع الصناديق |
| آلة تصنيع مغذي الألواح | تنتج ألواحاً جاهزة للعملاء الخارجيين | مصانع الألواح المستقلة وتوريد التجارة |
| آلة تصنيع متعددة الجدران | تصنع لوح جدار مزدوج أو ثلاثي | التعبئة الثقيلة، والشحنات الصناعية |
| خط مدمج / معياري | بصمة أقصر، تخطيط مبسط | المصانع الأصغر، والميزانيات الرأسمالية المنخفضة |
تُعد وحدات الوجه الواحد مهمة بشكل خاص لأنها تخلق هندسة الناي والربط اللاصق الأول، وبعد ذلك يُثبت اللوح من خلال بقية الخط.
التطبيقات والاستخدامات
تدعم آلات تصنيع الألواح مجموعة واسعة من قطاعات التعبئة والتحويل:

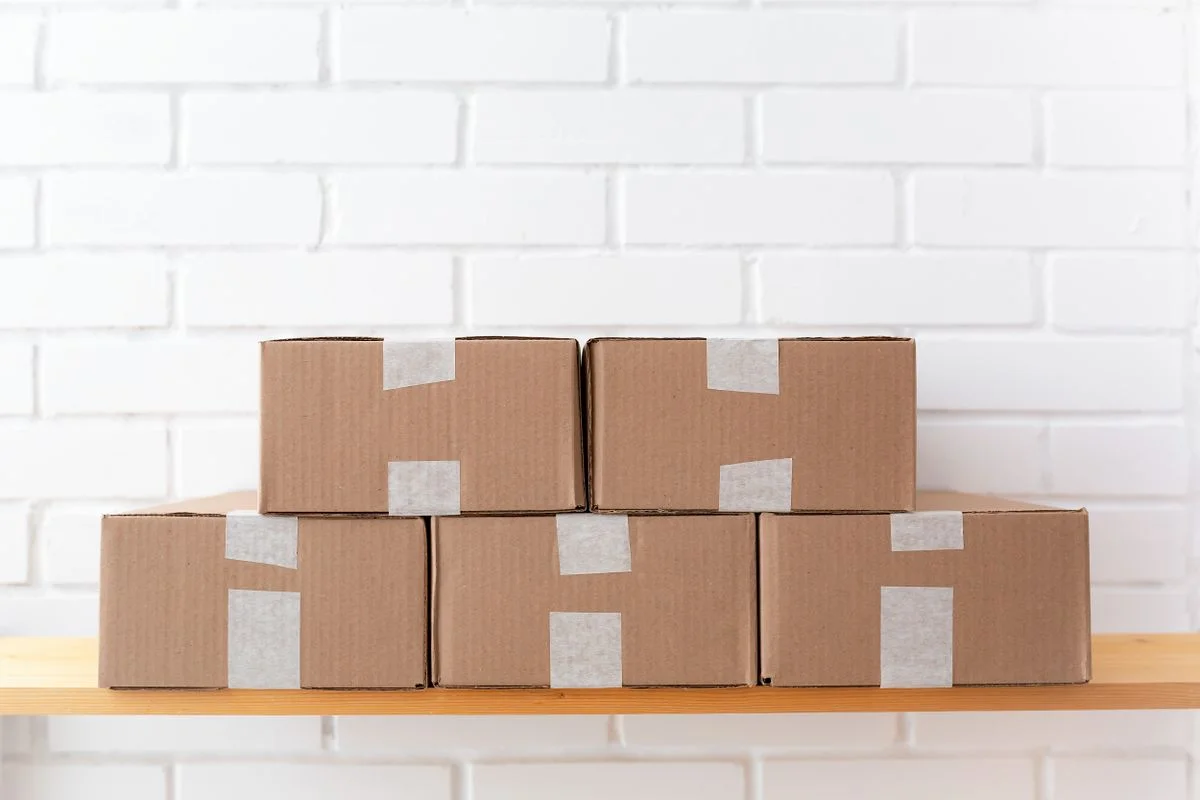

- كراتين الشحن والتعبئة النقلية: التطبيق الرئيسي، خاصة للتجارة الإلكترونية والأغذية والسلع الاستهلاكية والتوزيع الصناعي。
- عروض نقطة الشراء والتعبئة التجزئة: يمكن تحويل الألواح المموجة إلى هياكل عرض وتعبئة جاهزة للرفوف ووحدات ترويجية ذات علامات تجارية。
- التعبئة الصناعية والوقائية: يُستخدم اللوح متعدد الجدران حيث تكون مقاومة الضغط والثقب الأعلى مطلوبة。
- مصانع الصناديق المخصصة ومغذيات الألواح: تنتج العديد من العمليات الألواح كسلع نهائية للتحويل خارج الموقع。
- اللافتات وركائز العرض المؤقتة: خاصة حيث تكون قابلية الطباعة والتكلفة المنخفضة مهمة。
الاستخدام غير المناسب هو التعرض المباشر للرطوبة طويلة الأمد أو التحميل الهيكلي الخارجي، لأن اللوح المموج الورقي القياسي يفقد أداءه عند تبلله ما لم يُغطَّ خصيصاً أو يُهندس لمقاومة بيئية محدودة。
الابتكارات التكنولوجية والأتمتة
تدمج آلات التصنيع الحديثة بشكل متزايد:
- ربط الويب التلقائي وتغيير اللفائف
- الإعداد القائم على الوصفات لملفات الناي والدرجات
- الصيانة التنبؤية للمحامل وrolls وأنظمة الغراء
- أنظمة الجودة الرقمية وتتبع اللوح
- الشق والتسجيل والقطع بمساعدة السيرفو
- أنظمة الفراغ ونقل الحرارة والتحكم في الشد المحسنة
يؤكد بعض المصنعين على دمج إدارة الجودة وتصاميم الخطوط المعيارية لتحسين وقت التشغيل وتقليل فقدان الإعداد.
تُعد الأتمتة مهمة بشكل خاص لأن التمويج يجب أن يحافظ على رطوبة مستقرة ودرجة حرارة ولزوجة الغراء وشد الويب بسرعة عالية؛ حتى الانحرافات الطفيفة يمكن أن تسبب الالتواء أو الربط الضعيف أو سحق الناي أو خطأ الأبعاد.
الجوانب البيئية والاستدامة
يُعتبر اللوح المموج على نطاق واسع أحد ركائز التعبئة الأكثر دائرية لأنه قائم على الورق وخفيف الوزن وقابل لإعادة التدوير على نطاق واسع في أنظمة استرداد الألياف القائمة.
تشمل عوامل الاستدامة المهمة:
- كفاءة المواد: تحقق الهياكل المموجة صلابة عالية مع استخدام ألياف منخفض نسبياً.
- قابلية إعادة التدوير: يدعم اللاصق القائم على النشا وبناء الألياف التوافق مع إعادة التدوير.
- تقليل الهدر: تقلل الخطوط الحديثة من التشذيب وهدر البدء والتطبيق الزائد للغراء من خلال ضوابط أكثر إحكاماً.
- استهلاك الطاقة: تظل آلات التصنيع كثيفة الاستهلاك للطاقة بسبب التسخين والتجفيف، لذا يُعد استرداد الحرارة وإدارة البخار الأفضل مجالات تحسين رئيسية。
- ميزة الإنتاج المحلي: يمكن أن يقلل إنتاج الألواح بالقرب من عمليات التحويل من كثافة النقل مقارنة بنقل الصناديق الجاهزة لمسافات طويلة。
التأثير الاقتصادي والسوق العالمي
تقع آلات تصنيع الألواح في مركز اقتصاد التعبئة المموجة لأنها تحول لوح البطانة والوسط السلعي إلى منتج وسيط عالي القيمة. يمكن للمصانع التي تشغل آلات تصنيع عالية السعة أن تخدم كلاً من مصانع الصناديق الأسيرة وعملاء الألواح المستقلين، مما يحسن استخدام الأصول ومرونة التسليم。
يتشكل القطاع من خلال:
- طلب التجارة الإلكترونية
- نمو تعبئة الأغذية والمشروبات
- متطلبات الشحن الصناعي
- الطلب على التغييرات الأسرع وأوقات التسليم الأقصر
- الاستثمار الإقليمي في الخطوط واسعة التنسيق وعالية السرعة
يشغل المنتجون الكبار آلات تصنيع واسعة جداً وشبكات مغذيات ألواح عالية الإنتاج، مما يؤكد على حجم القطاع وكثافته الرأسمالية。
التحديات الحالية والابتكارات
تشمل التحديات التقنية الرئيسية:
- التحكم في الالتواء في ظروف الرطوبة المتغيرة ودرجات الورق
- استقرار الغراء تحت التشغيل عالي السرعة
- سلامة الناي بسرعات أعلى وأوزان أساسية أقل
- إدارة تكلفة الطاقة
- توافر العمالة ومتطلبات المهارات
- تعقيد الطلبات وفترات الإنتاج الأقصر
تركز الابتكارات الحالية على:
- تحسين البخار والحرارة بشكل أفضل
- قياس اللاصق المحسن
- تغييرات الدرجات الأسرع
- التشخيص الرقمي المعزز
- تخفيف الوزن دون التضحية بقوة الضغط
- التوافق مع درجات الورق المعاد تدويره والألياف البكر الأقل
النظرة المستقبلية
من المرجح أن تصبح آلات تصنيع الألواح المستقبلية أكثر اعتماداً على البيانات ووعياً بالطاقة وخصوصية التطبيق. تشمل مسارات التطوير الأقوى:
- أتمتة أعلى للإعداد غير المراقب وتصحيح الجودة
- تكامل أكبر مع أنظمة MES وERP للمصنع
- استهلاك طاقة محدد أقل من خلال استرداد الحرارة والتجفيف المحسن
- إنتاج متعدد SKU أكثر مرونة لأسواق التعبئة قصيرة التشغيل
- أداء محسن مع الألياف المعاد تدويرها وأوراق الوزن الأساسي الأقل
- استخدام أوسع للتوائم الرقمية والصيانة التنبؤية
من غير المرجح أن يتضاءل الدور طويل الأمد لآلة التصنيع، لأن الطلب على التعبئة الوقائية القابلة لإعادة التدوير يظل مهماً هيكلياً عبر سلاسل التوريد اللوجستية والتجزئة والصناعية。
الملخص
إن آلة تصنيع الألواح هي الآلة الأساسية التي تحول أنسجة الورق إلى ألواح ورق مموج من خلال الحرارة والضغط والربط اللاصق والمعالجة المستمرة المتزامنة. تكمن أهميتها التقنية في الجمع بين الكفاءة الهيكلية وسرعة الإنتاج وقابلية إعادة التدوير، مما يجعلها واحدة من أهم الآلات في تصنيع التعبئة والتغليف الحديث。
